Профилометры Surtronic Duo, 20669-12

Для измерений параметров шероховатости поверхности изделий, сечение которых в плоскости измерения представляют прямую линию. Область применения - цеха промышленных предприятий.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	20669-12
Наименование СИ	Профилометры
Обозначение типа СИ	Surtronic Duo
Изготовитель	"Taylor Hobson Ltd.", Великобритания
Год регистрации	2012
Срок свидетельства	17.01.2027
МПИ (интервал между поверками)	3 года
Описание типа	скачать
Методика поверки	скачать

Назначение

Профилометры Surtronic Duo (далее по тексту - профилометры) предназначены для измерений параметров шероховатости поверхности в цеховых условиях.

Описание

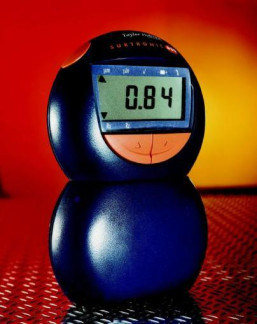

Конструктивно профилометр состоит из двух независимых блоков — блока управления с дисплеем и пультом управления (верхняя часть прибора) и блока мотопривода с датчиком, несущим алмазный щуп (нижняя часть). Возможны два режима использования прибора

- дистанционный и в сборе. В дистанционном режиме блок управления может находиться в руках оператора на расстоянии до одного метра от мотопривода, при этом блок с мотоприводом и датчиком устанавливается на измеряемую поверхность.. Для использования режима в сборе оба блока присоединяются друг к другу. Связь между блоками во время измерений осуществляется через инфракрасный порт.

Для проверки работоспособности профилометров служит установочная мера с параметрами шероховатости: Ra=5,81 мкм, Rz=21,5 мкм.

Программное обеспечение

Профилометры имеют в своем составе встроенное программное обеспечение, разработанное для конкретной измерительной задачи, и осуществляет измерительные функции и функции расчета параметров шероховатости.

Программное обеспечение (ПО) не перезаписывается и хранится на микрочипе.

Наименование ПО

Идентифика

ционное

наименование

ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

DUO

DUO C.U.

v.1.0

TH32245

MD5

Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программиро

вания или изменения метрологически значимых функций отсутствуют.

Уровень защиты программного обеспечения оценивается как «А» согласно МИ 32862010.

Технические характеристики

Измеряемые параметры шероховатости	Ra, Rz, Rv, Rp, Rt
Диапазон измерений по параметру Ra, мкм	от 0 до 50
Диапазон измерений по параметру Rz, мкм	от 0 до 200
Пределы допускаемой основной систематической погрешности по параметру Ra, %	± 5
Длина трассы измерений, мм	5
Тип датчика	Пьезоэлектрический
Радиус алмазного щупа, мкм	5
Скорость перемещения датчика, мм/с	2
Отсечка шага, мм	0,8
Питание	Элемент питания типа CR2450, 3 В
Масса, г	200
Г абаритные размеры, мм
высота	125
ширина	80
длина	38
Диапазон рабочих температур, °С	20 ± 10
Относительная влажность воздуха, %, не более	85

Знак утверждения типа

Знак утверждения типа наносится на руководство по эксплуатации прибора типографским методом, на блок мотопривода методом наклейки.

Комплектность

Наименование	Количество
профилометр Surtronic Duo	1 шт.
мера установочная Ra=5,81 мкм, Rz=21,5 мкм; 5=3%	1 шт.
футляр для прибора	1 шт.
руководство по эксплуатации	1 экз.
методика поверки	1 экз.

Поверка

поверка осуществляется в соответствии с документом по поверке МП 20669-12 «Профило-метры Surtronic Duo. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в сентябре 2011 г. и включенным в комплект поставки прибора.

Основные средства поверки:

Эталонные меры шероховатости поверхности по ГОСТ 8.296-78.

Сведения о методах измерений

Метод измерений изложен в разделе «Порядок работы» руководства по эксплуатации «Surtronic Duo».

Нормативные и технические документы, устанавливающие требования к профиломет-рам

Surtronic Duo

1. ГОСТ 8.296-78 «"Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерении параметров шероховатости Rmax и Rz в диапазоне от 0,025 до 1600 мкм".

2. ГОСТ 19300-86 «Средства измерений шероховатости поверхности профильным методом. Профилографы - профилометры контактные. Типы и основные параметры.

3. Техническая документация фирмы-изготовителя Taylor Hobson Ltd, Великобритания.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
