Хроматографы газовые стационарные малогабаритные МХ мод. МХК-1, 20705-19

20705-19
Хроматографы газовые стационарные малогабаритные МХ модели МХК-1 (далее -хроматографы) предназначены для измерений содержания органических и неорганических компонентов в пробах различных объектов природного и промышленного происхождения, в том числе, биологических объектах.
Карточка СИ
Номер в госреестре 20705-19
Наименование СИ Хроматографы газовые стационарные малогабаритные
Обозначение типа СИ МХ мод. МХК-1
Изготовитель ООО "Научно-исследовательский и конструкторский институт хроматографии", г.Москва
Год регистрации 2019
Срок свидетельства 27.09.2029
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Хроматографы газовые стационарные малогабаритные МХ модели МХК-1 (далее -хроматографы) предназначены для измерений содержания органических и неорганических компонентов в пробах различных объектов природного и промышленного происхождения, в том числе, биологических объектах.

Описание

Принцип действия хроматографов основан на разделении компонентов анализируемой пробы на колонке в потоке газа-носителя (гелия) и последующем их детектировании с помощью детектора по теплопроводности. Принцип действия детектора основан на изменении теплопроводности газа-носителя в зависимости от содержания в нем определяемого компонента, что вызывает изменение сопротивления чувствительного элемента.

Конструктивно хроматографы выполнены в едином корпусе, внутри которого расположены блок подготовки газов, термостат с хроматографической колонкой, детектор, узел ввода пробы, электрическая схема, плата интерфейса. На передней панели расположены инжектор ввода пробы, клавиши управления, индикаторы нагрева колонки, детектора, сети. На задней панели хроматографа расположен тумблер включения, вход и выходы газа-носителя, регулятор давления, цифровой выход для подключения к компьютеру RS-232 и/или LAN-порт.

Для предотвращения несанкционированного доступа внутрь хроматографа предусмотрено опломбирование верхней крышки хроматографа пломбировочной наклейкой.

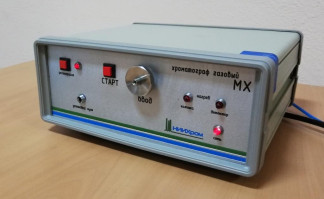

Общий вид хроматографов газовых стационарных малогабаритных МХ модели МХК-1 представлен на рисунке 1. Схема пломбирования - на рисунке 2.

i шШh-

Рисунок 2 - Схема пломбирования хроматографов газовых стационарных малогабаритных МХ

модели МХК-1

Программное обеспечение

Программное обеспечение «Z-lab» (ПО), устанавливаемое на персональный компьютер (ПК), выполняет следующие функции:

-    автоматическое выявление и идентификацию хроматографических пиков с возможностью их ручной разметки;

-    настраиваемые события интегрирования для повышения качества выявления пиков на хроматограмме;

-    экспортирование данных в файлы различных форматов: MSWord, MS Excel и другие;

-    проведение многоточечной градуировки с использованием как линейных, так и нелинейных градуировочных зависимостей;

-    осуществление визуального сравнения хроматограмм на одном графике;

-    описание набора стандартных процедур при поверке хроматографа. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Z-lab

Номер версии (идентификационный номер ПО)

не ниже 3.0

Цифровой идентификатор ПО

-

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014 - программное обеспечение защищено от преднамеренных изменений с помощью простых программных средств (пароли, авторизация пользователя).

Влияние программного обеспечения хроматографов учтено при нормировании метрологических характеристик.

Технические характеристики

Метрологические и основные технические характеристики хроматографов газовых стационарных малогабаритных МХ модели МХК-1 приведены в таблицах 2 - 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Уровень флуктуационных шумов нулевого сигнала, мВ, не более

0,1

Дрейф нулевого сигнала, мВ/ч, не более

3

Предел детектирования по этанолу, г/см3

2,0-10-8

Предел допускаемых значений относительного среднего квадратического отклонения выходного сигнала, %

- по времени удерживания

3

- по высоте пиков

3

- по площади

3

Пределы допускаемых значений относительного изменения выходного сигнала (площади пика) за 8 часов непрерывной работы, %

±5

Пределы допускаемого изменения выходного сигнала при изменении напряжения питания на 10 %, %

±5

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Время выхода на режим, ч, не более

2,0

Параметры электрического питания:

- напряжение переменного тока, В

220±22

- частота переменного тока, Гц

50±1

Потребляемая мощность, Вт, не более

500

Габаритные размеры, мм, не более:

- ширина

255

- высота

115

- глубина

280

Масса, кг, не более

5,5

Условия эксплуатации

»-» о/"ч

- температура окружающей среды, С

от +15 до +30

- относительная влажность окружающей среды, %

от 30 до 80

- атмосферное давление, кПа

от 84 до 106,7

Средний срок службы, лет

6

Средняя наработка на отказ, ч

10000

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на шильдик, установленный на заднюю панель прибора методом шелкографии.

Комплектность

Таблица 4 - Комплектация хроматографов

Наименование

Обозначение

Количество

Хроматограф газовый стационарный малогабаритный МХ

модель МХК-1

1 шт.

Персональный компьютер

-

по заказу

Программное обеспечение «Z-lab» на CD диске

Z-lab

1 шт.

Руководство по эксплуатации

СИЕН.423531 РЭ

1 экз.

Паспорт

СИЕН.423531

1 экз.

Методика поверки

МП 205-09-2019

1 экз.

Поверка

осуществляется по документу МП 205-09-2019 «Хроматографы газовые стационарные малогабаритные МХ модели МХК-1. Методика поверки», утвержденному ФГУП «ВНИИМС» 24.06.2019 г.

Основные средства поверки:

-    ареометр стеклянный АСП-3 (рег. № 69567-17);

-    микрошприц Агат М-10 (рег. № 54826-13);

-    спирт этиловый ректификованный по ГОСТ 5962-2013.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационной документации;

ФР.1.39.2012.12815 «Методика измерений массовой концентрации этанола в крови, моче и слюне»

Нормативные документы

ГОСТ 26703-93 Хроматографы аналитические газовые. Общие технические требования и методы испытаний

ТУ 9443-002-82533172-2014 Хроматографы газовые стационарные малогабаритные МХ модели МХК-1

20705-19
Номер в ГРСИ РФ:
20705-19
Производитель / заявитель:
ООО "Научно-исследовательский и конструкторский институт хроматографии", г.Москва
Год регистрации:
2019
Cрок действия реестра:
27.09.2029
