| Номер в госреестре | 20782-13 |
| Наименование СИ | Компараторы массы |
| Обозначение типа СИ | AX |
| Изготовитель | "Mettler-Toledo AG", Швейцария |
| Год регистрации | 2013 |
| Срок свидетельства | 22.11.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Компараторы массы AX Назначение средства измерений
Компараторы массы АХ (далее - компаратор) предназначены для статического измерения массы гирь (специальных грузов) методом сличения, а также для высокоточного измерения массы.
Принцип действия компараторов основан на компенсации массы груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе сличаемого груза, преобразуется в цифровой, обрабатывается, и результат измерения выводится на дисплей терминала.
Конструктивно компараторы состоят из взвешивающего модуля и терминала. Взвешивающий модуль включает в себя грузоприемную платформу, грузопередающее устройство, систему электромагнитной компенсации и устройство обработки цифровых данных. Терминал оснащен сенсорной панелью для отображения результатов измерений и управления компаратором.
Взвешивающий модуль компараторов модификаций AX106, AX106H, AX107H, АХ206, AX1004, AX1005, AX1006, АХ2005, AX10005, AX12004 и AX20005 состоит из двух раздельных блоков - измерительного и процессорного, соединенных друг с другом специальным кабелем. Компараторы оснащены стеклянным защитным кожухом с возможностью конфигурации его формы. Компараторы модификаций AX106, AX106H, AX107H, АХ206, AX1004, AX1005, AX1006, АХ2005, AX10005 и AX20005 имеют подвесную грузоприемную платформу (чашку), а компаратор AX12004 дополнительно имеет устройство нагружения в виде поворотной платформы с двумя площадками и ручным управлением. Модификации AX106H, AX107H, AX1006, AX10005, AX20005, AX16004 и AX32004 имеют устройство нагружения в виде поворотной платформы с четырьмя площадками и автоматическим управлением. Компараторы укомплектованы двумя внутренними грузами для их автоматической настройки. Компараторы имеют дополнительные встроенные грузы-противовесы: AX106, AX106H, AX107H, AX1004, AX1005, AX2005 - 4 груза, AX10005 и АX1006 - 8 грузов, AX206, AX12004 - 5 грузов, AX16004 - 11 грузов, AX32004 - 13 грузов, имеющие разные номинальные значения массы, которые позволяют производить определение мер массы методом сличения до наибольшего предела измерения. Терминал компараторов имеет графический интерфейс TouchScreen (сенсорный дисплей) для выбора функций управления компараторами.
Компараторы имеют следующие устройства и функции:
- индикации стабильности показаний (Stability Detector);
- фильтрации вибраций (Weighing Quality Adaptor);
- управления инерционностью взвешивания (Weighing Mode Adaptor);
- взвешивания в различных единицах измерения массы (г, мг, мкг, карат);
- счета количества взвешиваемых образцов;
- настройки встроенными грузами или внешней гирей;
- автоматического запроса на выполнение настройки при изменении температуры (proFACT);
- автоматического открывания защитного кожуха (SmartSense);
- аналоговой индикации нагрузки (SmartTrac);
- хранения в памяти и вызов до 8-ми индивидуальных конфигураций методов взвешивания;
- задания нижней границы индикации диапазона взвешивания.
Встроенный настраиваемый последовательный интерфейс передачи данных стандарта RS232C/CL и, дополнительно устанавливаемый интерфейс LocalCan, позволяют подключение различных периферийных устройств (принтеров: RS-P42, LC-P43, LC-P45; дополнительного дисплея RS/LC-BLD; ножной педали LC-FS, компьютера и т.п.). Интерфейс LocalCan позволяет подключить одновременно к компараторам до 5-ти различных периферийных устройств.

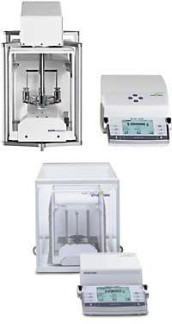

Внешний вид компараторов показан на рисунках 1-3.
АХ1004 АХ1005 АХ1006
ипгл та roo
ы
АХ10005
ш
Компараторы имеют следующие режимы работы:
- калибровки встроенным грузом;
- автоматического выключения.
Знак поверки в виде наклейки наносится на корпус компаратора рядом с маркировочной табличкой. Схема пломбировки компараторов от несанкционированного доступа приведена на рисунке 4.
На корпусе компараторов прикреплена табличка, содержащая следующую маркировку:
- наименование или товарный знак предприятия-изготовителя;
- условное обозначение компаратора;
- номер по системе нумерации предприятия-изготовителя;
- значение Max;
- значение действительной цены деления (d);
- знак утверждения типа средств измерений;
- год изготовления.
ПО компараторов является встроенным и метрологически значимым.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой (наклейкой), которая находится на корпусе компаратора (рисунок 4). Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО не может быть модифицировано без нарушения защитной пломбы и изменения положения переключателя юстировки. Кроме того, изменение ПО невозможно, без применения специализированного оборудования производителя.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении компараторов. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Не применяется | 2.хх/1.хх | 2.20/1.20 | Не применяется | Не применяется |
| где х = 0 - 9 | ||||
Защита ПО от непреднамеренных и преднамеренных воздействий по МИ 3286-2010 соответствует уровню «С».
Метрологические и технические характеристики компараторов приведены в таблицах 2 - 6.
Таблица 2
| Характеристика | Модификация | ||||
| AX106 | AX106H | AX107H | AX206 | AX1006 | |
| Максимальная нагрузка, г | 111 | 211 | 1011 | ||
| Дискретность (d), мг | 0,001 | 0,0001 | 0,001 | ||
| Наибольшее значение разности сличаемых масс, мг | 100 | 150 | 500 | ||
| Среднее квадратическое отклонение (СКО) показаний, мг | до 2 г вкл. - 0,002 св. 2 г -0,003 | 0,0015 | 0,0008 | до 2 г вкл.-0,0025 от 2 до 5 г вкл. - 0,003 св. 5 г - 0,004 | 0,002 |
| Время стабилизации показаний, с | от 5 до 20 | ||||
| Диапазон рабочих температур, °С | от 10 до 30 | от 17 до 27 | от 10 до 30 | от 17 до 27 | |
| Изменение температуры окружающего воздуха для измерений массы методом сличения, не более | 0,5 °C/12 ч | ||||
| Относительная влажность воздуха | 40% - 70% | 45% - 60% | 40% - 70% | 45% - 60% | |
Таблица 3
| Характеристика | Модификация | ||||
| AX1005 | AX2005 | AX1004 | AX10005 | AX12004 | |
| 1 | 2 | 3 | 4 | 5 | 6 |
| Максимальная нагрузка, г | 1109 | 2109 | 1109 | 10011 | 12111 |
| Дискретность (d), мг | 0,01 | 0,1 | 0,01 | 0,1 | |
| Наибольшее значение разности сличаемых масс, мг | 1000 | 1000 | 1500 | 1000 | 5000 |
| Среднее квадратическое отклонение (СКО) показаний, мг | до 100 г вкл. - 0,015 св. 100 г - 0,02 | до 100 г вкл. - 0,025 св. 100 г - 0,04 | до 500 г вкл. - 0,05 св. 500 г - 0,07 | 0,02 | до 2 кг вкл. - 0,2 св. 2 кг - 0,25 |
| Время стабилизации показаний, с | от 5 до 20 | ||||
| Диапазон рабочих температур, °С | от 10 до 30 | от 17 до 27 | от 10 до 30 | ||
| 1 | 2 | 3 | 4 | 5 | 6 |
| Изменение температуры окружающего воздуха при измерениях массы методом сличения, не более | 0,5 °C/24 ч | ||||
| Относительная влажность воздуха | от 40% до 70% | от 45% до 60% | от 40% до 70% | ||
Таблица 4
| Характеристика | Модификация | ||
| AX16004 | AX32004 | AX64004 | |
| Максимальная нагрузка, г | 16260 | 32260 | 64260 |
| Дискретность (d), мг | 0,1 | ||
| Наибольшее значение разности сличаемых масс, мг | 5000 | 5000 | 5000 |
| Среднее квадратическое отклонение (СКО) показаний, мг | 0,2 | 0,2 | 0,4 |
| Время стабилизации показаний, с | от 5 до 20 | ||
| Диапазон рабочих температур, °С | от 17 до 27 | ||
| Изменение температуры окружающего воздуха для измерений массы методом сличения, не более | 0,5 °C/24 ч | ||
| Относительная влажность воздуха | от 45% до 60% | ||
Минимальные значения сличаемых масс гирь классов точности по ГОСТ OIML R 111-1-2009 для каждой модификации указаны в таблице 6.
Электрическое питание:
- через адаптер от сети переменного тока с параметрами:
- напряжение, В от 187 до 242
- частота, Гц от 49 до 51
- от аккумуляторной батареи, В 24
Таблица 5
| Обозначение модификации | Габаритные размеры взвешивающего модуля, мм | Габаритные размеры терминала, мм | Масса, кг, не более |
| AX106, AX206 | 241х353х291 | 224х366х94 | 10 |
| AX106H, AX107H | 346х514х432 | 226х370х155 | 23 |
| AX1006 | 346х514х432 | 226х370х155 | 25 |
| AX2005, AX1005, AX1004 | 241х353х291 | 224х366х94 | 13,5 |
| AX10005 | 315х720х850 | 226х370х155 | 85 |
| AX12004 | 837х614х952 | 224х366х94 | 62,5 |
| AX16004, AX32004, AX64004 | 1200х120х1500 | 224х366х94 | 290 |
Таблица 6 - Номинальное значение массы и класс точности сличаемых гирь по ГОСТ OIML R 111-1-2009 для каждой модификации компараторов
| Обозначение модификации | Номинальное значение массы сличаемых гирь | Класс точности сличаемых гирь по ГОСТ OIML R 111-1-2009 |
| от 1 г до 100 г включ. | E1 | |
| AX106 | от 50 мг до 100 г включ. | E2 |
| от 1 мг до 100 г включ. | F1, F2, M1 | |
| AX106H | от 10 г до 100 г включ. | E1, E2, F1, F2 |
| AX107H | от 10 г до 100 г включ. | E1, E2, F1, F2 |
| от 2 г до 200 г включ. | E1 | |
| AX206 | от 100 мг до 200 г включ. | E2 |
| от 1 мг до 200 г включ. | F1, F2, M1 | |
| от 100 мг до 200 г включ. | M2 | |
| AX1006 | от 100 г до 1кг включ. | 2 F р^ ,E E1 |
| от 200 г до 1 кг включ. | E1 | |
| от 20 г до 1 кг включ. | E2 | |
| AX1005 | от 1 г до 1 кг включ. | F1 |
| от 1 мг до 1 кг включ. | F2 | |
| от 1 мг до 1 кг включ. | M1 | |
| от 500 г до 2 кг включ. | E1 | |
| AX2005 | от 100 г до 2 кг включ. | E2 |
| ч. лю вк г к 2 о д г 0 т о | F1 | |
| от 1 г до 2 кг включ. | F2, M1M2 | |
| от 500 г до 1 кг включ. | E2 | |
| от 100 г до 1 кг включ. | F1 | |
| AX1004 | от 10 г до 1 кг включ. | F2 |
| от 200 мг до 1 кг включ. | M1 | |
| от 100 мг до 1 кг включ. | M2 | |
| AX10005 | от 1 кг до 10 кг включ. | 2 F р^ (N ,E E1 |
| от 2 кг до 10 кг включ. | E1 | |
| от 1 кг до 10 кг включ. | E2 | |
| AX12004 | от 500 г до 10 кг включ. | F1 |
| от 200 г до 10 кг включ. | F2 | |
| от 100 г до 10 кг включ. | M4, M^2 | |
| AX16004 | от 1 кг до 10 кг включ. | E1, E2 , F1, F2 |
| AX32004 | от 2 кг до 20 кг включ. | E1 |
| от 1 кг до 20 кг включ. | 2 ■i. 2 E | |
| AX64004 | от 5 кг до 50 кг включ. | E1 |
| от 1 кг до 50 кг включ. | E2 , F1. F2 |
наносится фотохимическим способом на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульный лист руководства по эксплуатации.
1. Компаратор массы АХ (модификация по заказу)................................................1 шт.
2. Руководство по эксплуатации................................................................................1 экз.
3. Адаптер сетевого питания......................................................................................1 шт.
4. Методика поверки МЦКЛ.0123.МП......................................................................1 экз.
осуществляется по документу МЦКЛ.0123.МП «Компараторы массы АХ. Методика поверки», утвержденному ГЦИ СИ ЗАО КИП «МЦЭ» 20.09.2013 г.
Основные средства поверки - гири класса точности Е1, Е2, F1, F2 по ГОСТ OIML 111-1-2009 «Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования».
изложены в документе «Компараторы массы АХ. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к компараторам массы АХ
1 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений
массы».
2 Техническая документация фирмы-изготовителя.
выполнение работ и (или) услуг по обеспечению единства измерений (поверка гирь по государственной поверочной схеме для средств измерений массы ГОСТ 8.021-2005).
