| Номер в госреестре | 20849-16 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | Диск-ТК |
| Изготовитель | Акционерное общество "ЭНАЛ" (АО "ЭНАЛ"), г. Москва; ЗАО "ЭНАЛ", г.Москва (срок свидетельства: 30.12.2021 г.) |
| Год регистрации | 2016 |
| Срок свидетельства | 30.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы ДИСК-ТК (далее по тексту - газоанализаторы), предназначены для непрерывного измерения объемной доли определяемого компонента в газовых смесях.
Принцип действия газоанализаторов основан на термокондуктометрическим методе измерения, заключающемся в использовании зависимости электрического сопротивления проводника с большим температурным коэффициентом сопротивления, помещенного в камеру с анализируемой газовой смесью и нагреваемого электрическим током, от теплопроводности окружающей проводник смеси.
Конструктивно газоанализаторы выполнены в виде стационарного щитового одноблочного прибора, состоящего из несущей панели и кожуха.

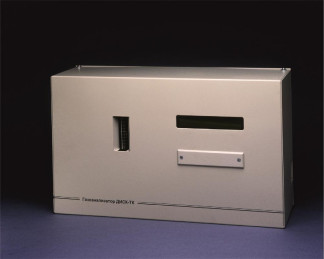

Общий вид газоанализатора ДИСК-ТК представлен на рисунке 1.
Вид газоанализатора сзади представлен на рисунке 2.
место пломбировки
от несанкционированного доступа Рисунок 2 - Схема пломбировки газоанализатора от несанкционированного доступа
Г азоанализаторы имеют в своем составе микропроцессор, обеспечивающий автоматический процесс измерения и выдачу информации о неисправностях; на лицевой панели имеется цифровой шестнадцатиразрядный дисплей, клавиатура для управления работой прибора. Кнопки управления закрываются крышкой, которая крепится специальными винтами.
Газоанализаторы имеют унифицированный токовый выход, предназначенный для дистанционной передачи информации о содержании определяемого компонента в анализируемой смеси.
Г азоанализаторы обеспечивают выдачу сигналов о превышении объемной доли определяемого компонента двух установленных пороговых значений.
Идентификация программного обеспечения осуществляется при включении газоанализатора.
Защита программного обеспечения от преднамеренных изменений обеспечивается использованием следующих средств защиты:
- программа является несчитываемой и неизменяемой.
Защита программного обеспечения от непреднамеренных изменений обеспечивается использованием следующих средств защиты:
- использование кнопок управления не допускает возможности изменения программного обеспечения.
Уровень защиты программного обеспечения комплекса - «средний» в соответствии с Р 50.2.077-2014
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | DISK2M.bin |
| Номер версии (идентификационный номер) ПО | V1.01 01.01.2001 |
| Цифровой идентификатор ПО | eaa8ffa711c9e85bdbd4687a03fc7458 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Диапазоны измерений и пределы основной погрешности газоанализаторов представлены в таблице 2.
Метрологические характеристики представлены в таблице 3.
Технические характеристики приведены в таблице 4.
Таблица 2 - Диапазоны измерений и пределы основной погрешности газоанализаторов ДИСК-ТК
| Анализируемый газ | Диапазон измерений объемной доли, % | Пределы основной приведенной к разности между верхним и нижним значением диапазона измерений погрешности, % |
| 1 | 2 | 3 |
| Водород в азоте | от 0 до 0,5 | ±5 |
| от 0 до 1 | ±4 | |
| от 0 до 2 | ±2,5 | |
| от 0 до 3 | ±2,5 | |
| от 0 до 5 | ±2,5 | |
| от 0 до 10 | ±2,5 | |
| от 0 до 20 | ±2 | |
| от 0 до 40 | ±2 |
| 1 | 2 | 3 |
| от 0 до 60 | ±2 | |
| от 0 до 80 | ±2 | |
| от 0 до 100 | ±2 | |
| от 40 до 60 | ±2,5 | |
| от 40 до 80 | ±2 | |
| от 50 до 80 | ±2 | |
| Водород в азоте | от 60 до 80 | ±2 |
| от 50 до 100 | ±2 | |
| от 60 до 100 | ±2 | |
| от 80 до 100 | ±2 | |
| от 90 до 100 | ±2,5 | |
| от 95 до 100 | ±3 | |
| от 99 до 100 | ±4 | |
| от 0 до 1 | ±4 | |
| Водород в воздухе | от 0 до 2 | ±2,5 |
| от 0 до 3 | ±2,5 | |
| от 0 до 4 | ±2,5 | |
| от 0 до 1 | ±4 | |
| от 0 до 2 | ±2,5 | |
| от 0 до 3 | ±2,5 | |
| от 0 до 5 | ±2,5 | |
| от 0 до 10 | ±2,5 | |
| от 0 до 20 | ±2 | |
| Водород в диоксиде углерода | от 0 до 40 | ±2 |
| от 0 до 60 | ±2 | |
| от 0 до 80 | ±2 | |
| от 0 до 100 | ±2 | |
| от 50 до 100 | ±2 | |
| от 60 до 100 | ±2 | |
| от 80 до 100 | ±2 | |
| от 90 до 100 | ±2,5 | |
| от 95 до 100 | ±2 | |
| от 0 до 5 | ±3 | |
| от 0 до 10 | ±3 | |
| Г елий в воздухе | от 0 до 100 | ±2 |
| от 90 до 100 | ±2,5 | |
| от 95 до 100 | ±5 | |
| Диоксид серы в азоте | от 0 до 10 | ±2 |
| от 0 до 20 | ±2 | |
| Диоксид серы в воздухе | от 0 до 10 | ±3 |
| от 0 до 20 | ±2 | |
| от 0 до 10 | ±3 | |
| от 0 до 20 | ±2 | |
| от 0 до 30 | ±2 | |
| Диоксид углерода в азоте | от 0 до 40 | ±2 |
| от 50 до 100 | ±2 | |
| от 80 до 100 | ±2 | |
| от 90 до 100 | ±3 |
| 1 | 2 | 3 |
| Метан в азоте | от 0 до 100 | ±2 |
| Г елий в азоте | от 0 до 2 | ±4 |
| от 0 до 5 | ±3 | |
| от 0 до 10 | ±2,5 | |
| от 0 до 20 | ±2 | |
| от 0 до 40 | ±2 | |
| от 0 до 100 | ±2 | |
| от 60 до 100 | ±2 | |
| от 80 до 100 | ±2 | |
| от 90 до 100 | ±2,5 | |
| от 95 до 100 | ±5 | |
| Аргон в азоте | от 0 до 10 | ±3 |
| от 0 до 20 | ±2 | |
| от 0 до 40 | ±2 | |
| от 0 до 100 | ±2 | |
| от 60 до 100 | ±2 | |
| от 80 до 100 | ±2 | |
| Аргон в водороде | от 97 до 100 | ±4 |
| Аргон в воздухе | от 0 до 20 | ±2 |
| от 0 до 40 | ±2 | |
| от 60 до 100 | ±2 | |
| Аргон в кислороде | от 0 до 20 | ±2 |
| от 0 до 40 | ±2 | |
| от 60 до 100 | ±2 | |
| Водород в кислороде | от 0 до 2 | ±4 |
| Кислород в водороде | от 0 до 1 | ±4 |
| Водород в аргоне | от 0 до 2 | ±4 |
| от 0 до 5 | ±4 | |
| Г елий в аргоне | от 0 до 30 | ±2 |
| от 0 до 40 | ±2 | |
| от 10 до 25 | ±2,5 | |
| от 80 до 100 | ±2 | |
| Водород в хлоре | от 0 до 2 | ±3 |
| от 0 до 5 | ±3 | |
| от 0 до 10 | ±3 | |
| Водород в хлористом водороде | от 0 до 10 | ±3 |
| Водород в аммиаке | от 0 до 1 | ±10 |
| Азот в гелии | от 0 до 100 | ±2 |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающей среды на каждые 10 оС, в диапазоне рабочих температур, %, не более | ±1 |
| Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением давления анализируемой газовой смеси в пределах рабочих условий, на каждый 1 кПа от давления, при котором определялась основная погрешность, %, не более | 0,25 |
| 1 | 2 |
| Предел допускаемого времени установления показаний Т0,9д, с | 5 |
| Интервал времени работы газоанализатора без корректировки выходного сигнала, суток, не менее | 60 |
| Время прогрева, мин, не более | 75 |
| Диапазон сигнальных концентраций | от 5 до 100 % от диапазона измерений |
| Диапазон выходного аналогового сигнала (устанавливается по выбору потребителя), мА | от 0 до 5 или от 4 до 20 |
Таблица 4 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220_зз |
| - частота переменного тока, Гц | 50±1 |
| Потребляемая мощность, В • А, не более | 45 |
| Расход газа, л/ч | 15±1 |
| Габаритные размеры, мм, не более | |
| - высота | 225 |
| - ширина | 115 |
| - длина | 375 |
| Масса, кг, не более | 8,5 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +5 до +50 |
| - относительная влажность окружающей среды | |
| (без конденсации) при температуре +35 °С, % | 80 |
| - атмосферное давление, кПа | 84,0 до 106,7 |
| Показатели надежности: | |
| - средняя наработка на отказ, ч, не менее | 15000 |
| - установленная безотказная наработка, ч, не менее | 3000 |
| - суммарный средний срок службы и средний срок | 10 |
| сохраняемости, лет, не менее |
наносится на заднюю панель газоанализатора, а также вносится типографским способом на титульный лист паспорта и руководства по эксплуатации.
Таблица 5 - Комплект поставки
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Г азоанализатор ДИСК-ТК | ЛНПК2.840.001 | 1 шт. |
| Руководство по эксплуатации | ЛНПК2.840.001 РЭ | 1 шт. |
| Паспорт | ЛНПК2.840.001 ПС | 1 шт. |
| Методика поверки | Приложение Е к ЛНПК2.840.001 РЭ | 1 шт. |
| Комплект ЗИП | ЛНПК4.070.000 | 1 шт. |
осуществляется по документу ЛНПК2.840.001 РЭ «ГСИ. Газоанализаторы ДИСК-ТК. Методика поверки», приложение Е, утвержденному ОАО «Центрохимсерт» 19.10.2016 г. с изменением № 1, утвержденным ОАО «Центрохимсерт»02.08.2017 г.
Основные средства поверки:
- стандартные образцы - газовые смеси состава водород в азоте ГСО 10259-2013, ГСО 10521-2014, 10255-2013, водород в воздухе 10325-2014, 10531-2014, водород в СО2 ГСО 10330-2014, 10531-2013, ГСО 9742-2011, гелий в воздухе 10324-2013, 10531-2014, SO2 в азоте 10545-2014, 10342-2013, СО2 в азоте 10241-2013, метан в азоте 10256-2013, гелий в воздухе 10324-2013, 10530-2014, 10531-2014, аргон в азоте 10320-2013, водород в аргоне 10259-2013, аргон в воздухе 10531-2014, аргон в кислороде 10531-2014, водород в кислороде 10380-2013, кислород в водороде 10381-2013, гелий в водороде 10324-2013, водород в хлоре 10546-2014, водород в HCl 10546-2014, водород в аммиаке 10531-2014,
- азот по ГОСТ 9293-74.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.578-2014 ГСИ. ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ТР ТС 004/2011 Технический регламент Таможенного союза. О безопасности низковольтного оборудования.
ТР ТС 020/2011 Технический регламент Таможенного союза. Электромагнитная совместимость технических средств.
Газоанализаторы ДИСК-ТК Технические условия ТУ 4215-002-29035580-2000.
