| Номер в госреестре | 20879-16 |
| Наименование СИ | Измерители-сигнализаторы поисковые |
| Обозначение типа СИ | ИСП-РМ1701 |
| Изготовитель | ООО "Полимастер", Беларусь, г.Минск |
| Год регистрации | 2016 |
| Срок свидетельства | 26.06.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители - сигнализаторы поисковые ИСП-РМ1701 (далее - приборы) предназначены для измерения скорости счета от гамма-излучающих источников с целью поиска, обнаружения и локализации радиоактивных материалов по внешнему гамма- излучению.
Принцип действия приборов основан на измерении скорости счета импульсов, поступающих с выхода блока детектирования и сравнения измеренной скорости счета с пороговым значением, рассчитанным на основе измерения скорости счета текущего гамма-фона и установленного коэффициента n (количество среднеквадратичных отклонений текущего радиационного фона).
Блок детектирования гамма-излучения выполнен в виде встроенного блока на основе сцинтиллятор-фотодиод. Блок детектирования преобразует гамма кванты в электрические импульсы квазигауссовой формы, которые затем поступают в блок обработки.
Блок обработки осуществляет тестирование прибора, управляет всеми режимами работы, ведет математическую обработку сигналов и осуществляет вывод информации на жидкокристаллический индикатор (ЖКИ) и сигнализатор звуковой. Выдача информации на звуковой сигнализатор осуществляется при превышении установленного порогового значения.
Конструктивно прибор выполнен в виде портативного моноблока, закрепленного на телескопической штанге. Для звуковой сигнализации, при превышении установленного порогового значения используются телефоны головные.
На лицевой панели блока обработки расположены кнопки управления и ЖКИ. Включение/выключение прибора также может осуществляться с помощью кнопки, расположенной на ручке телескопической штанги.
Питание приборов осуществляется от гальванических элементов типа АА.
Приборы выпускаются в двух модификациях:
- измеритель-сигнализатор поисковый ИСП - РМ1701;
- измеритель-сигнализатор поисковый ИСП-РМ1701М.
Отличительные особенности модификаций представлены в таблице 1.
Таблица 1
| Характеристика | ИСП-РМ1701 | ИСП-РМ1701М |
| Режимы работы приборов: | ||
| - режим тестирования; | есть | |
| - режим калибровки по радиационному фону; | есть | |
| - режим поиска; | есть | |
| - режим установок; | есть | |
| - режим связи с персональным компьютером (ПК) | нет | есть |
| Количество элементов питания типа АА, шт | 4 | 1 |
| Индикация статистической погрешности | нет | есть |
| Световые сигналы при превышении порога срабатывания | нет | есть |
| Наличие подсветки ЖКИ | нет | есть |

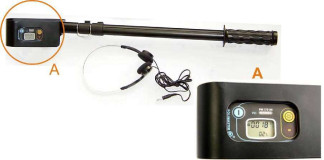

Общий вид измерителей - сигнализаторов поисковых ИСП-РМ1701 приведен на рисунке 1.
Знак поверки наносится на свидетельство о поверке.
Программное обеспечение (ПО) приборов является встроенным, метрологически значимая часть ПО размещается в энергонезависимой памяти микропроцессора, запись которой осуществляется в процессе производства. ПО защищено от преднамеренных и непреднамеренных изменений пломбой. Доступ к микроконтроллеру исключен конструкцией аппаратной части прибора. Защитная пломба ограничивает доступ к ПО, при этом ПО не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без специализированного оборудования изготовителя. ПО не требует специальных средств защиты от преднамеренных и непреднамеренных изменений.
Таблица 2 - Идентификационные данные ПО измерителей - сигнализаторов ИСП-РМ1701
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ТИГР.0030.00.02-04 |
| Номер версии (идентификационный номер) ПО | v. 0.4 |
| Цифровой идентификатор ПО | Не определен |
Влияние ПО учтено при нормировании метрологических характеристик.
В соответствии с Р 50.2.077-2014 уровень защиты встроенного ПО измерителей -сигнализаторов поисковых ИСП-РМ1701 от непреднамеренных и преднамеренных изменений соответствует уровню «высокий».
Таблица 3 - Основные метрологические и технические характеристики измерителей -сигнализаторов поисковых ИСП-РМ1701_
| Характеристика | Значение | |
| ИСП-РМ1701 | ИСП-РМ1701М | |
| Чувствительность к гамма-излучению энергии 0,662 МэВ радионуклида 137Cs, (ипм./с)/(мкЗв/ч), не менее | 100 | |
| Диапазон энергий регистрируемого гамма-излучения, МэВ | от 0,06 до 3,0 | |
| Характеристика | Значение | ||
| ИСП-РМ1701 | ИСП-РМ1701М | ||
| Пределы допускаемой основной относительной погрешности измерений средней скорости счета импульсов в диапазоне от 10 до 9999 с-1, % | ± 35 | ||
| Минимальная обнаруживаемая активность источ- 133 ника Ва на расстоянии 0,2 м при перемещении со скоростью 0,2 м/с, кБк | 55,0 | ||
| Частота ложных срабатываний, мин-1, не более | 0,1 | ||
| Нестабильность показаний скорости счета за время непрерывной работы 24 часа, %, не более | 5 | ||
| Пределы допускаемой дополнительной относительной погрешности измерений средней скорости счета импульсов: - при крайнем значении повышенной рабочей температуры и повышенной влажности; | ±40 | ||
| - при крайнем значении пониженной температуры; | ±10 | ||
| - при крайних значениях напряжения питания. | ±] | 10 | |
| Номинальное напряжение питания прибора, В | 6,0 | 1,5 | |
| Время непрерывной работы от одного комплекта элементов питания, ч, не менее: - в диапазоне рабочих температур от 0 до + 50 °С; • при отключенном звуковом сигнализаторе; | 1000 | ||
| • при включенном звуковом сигнализаторе; | 200 | - | |
| - в диапазоне рабочих температур от 0 до - 30 °С; • при отключенном звуковом сигнализаторе; | 350 | - | |
| • при включенном звуковом сигнализаторе. | 70 | - | |
| Время непрерывной работы от одного элемента питания в нормальных условиях эксплуатации, значении радиационного фона до 0,3 мкЗв/ч; использование подсветки ЖКИ, световой и звуковой сигнализации - не более 5 мин/сут, ч, не менее | 800 | ||
| Наработка на отказ, ч | 10000 | ||
| Среднее время восстановления, мин, не более | 60 | ||
| Масса приборов, кг, не более | 0,85 | 0,75 | |
| Масса приборов в упаковке кг, не более | 1,3 | ||
| Г абаритные размеры приборов, мм, не более • длина; | 646 | 654 | |
| • ширина; | 54 | 65 | |
| • высота. | 202 | 102 | |
| Г абаритные размеры приборов в упаковке, мм, не более • диаметр; | 105 | ||
| • длина. | 670 | ||
| Характеристика | Значение |
| ИСП-РМ1701 ИСП-РМ1701М | |
| Условия эксплуатации: - диапазон температур окружающего воздуха (звуковой и световой сигналы при превышении установленного порогового значения), °С | от - 30 до + 50 |
| - диапазон температур окружающего воздуха (звуковой и световой сигналы при превышении установленного порогового значения и индикация информации на ЖКИ), °С | от - 15 до + 50 |
| - относительная влажность окружающего воздуха при 35 °С, %, не более | 95 |
| - атмосферное давление, кПа | от 84 до 106,7 |
наносится на титульный лист руководств по эксплуатации ТИГР.412114.003 РЭ и ТИГР.412114.003-02РЭ типографским способом.
Таблица 4 - Комплект поставки измерителей - сигнализаторов поисковых ИСП-РМ1701
| Наименование, тип | Обозначение | Количество на модификацию | |
| ИСП-РМ1701 | ИСП-РМ1701М | ||
| Измеритель-сигнализатор поисковый ИСП - РМ1701 | ТИГР.412114.003 | 1 | - |
| Измеритель-сигнализатор поисковый ИСП - РМ1701М | ТИГР.412114.003-02 | - | 1 |
| Телефоны головные Panasonic 1) | RP-HT20 | 1 | 1 |
| Кожух защитный2) | ТИГР. 301412.019 | 1 | - |
| Элемент питания | AA (LR6) Alkaline | 4 | 1 |
| Руководство по эксплуатации | ТИГР. 412114.003РЭ | 1 | - |
| Руководство по эксплуатации | ТИГР. 412114.003-02РЭ | - | 1 |
| Методика поверки3) | МП.МН 901-2000 | 1 | 1 |
| Диск с ПО | - | 1 | |
| Адаптер инфракрасного канала связи 2) | ACT-IR220L | - | 1 |
| Упаковка потребительская | ТИГР. 412915.021 | 1 | 1 |
| Упаковка транспортная | ТИГР. 305641.024 | 1 | 1 |
| 1) Допускается использование других телефонов головных, аналогичных по параметрам; 2) Поставляется по отдельному заказу по требованию заказчика; 3) Входит в состав РЭ | |||
осуществляется по документу МП.МН 901-2000 «Измерители - сигнализаторы поисковые ИСП-РМ1701. Методика поверки», утвержденному РУП БелГИМ 20 марта 2000 года.
При поверке применяется рабочий эталон 2 разряда по ГОСТ Р 8.804-2012 - установка
137
поверочная дозиметрическая с источником гамма - излучения из радионуклида Cs, погрешность аттестации установки не более ±5 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки (оттиск поверительного клейма) наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
1 ГОСТ 28271-89 "Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний".
2 ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
3 ГОСТ Р 8.804-2012 «ГСИ. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений».
4 ТУ BY 100345122.028-2006 "Измерители - сигнализаторы поисковые ИСП-РМ1701. Технические условия".
