Мониторы портальные пешеходные ППМ-01 "АРКА", 20956-13

Назначение

Мониторы портальные пешеходные ППМ-01 «АРКА» (в дальнейшем ППМ-01 «АРКА») предназначены для обнаружения источников ионизирующих излучений (ИИИ), в том числе ядерных материалов (ЯМ) по их гамма- и нейтронному излучению, а также радиоактивной загрязненности по альфа- и бета- и гамма- излучению у человека.

Описание

Принцип действия ППМ-01 «АРКА» основан на измерении блоками детектирования радиационного фона в спектрометрическом режиме и выдаче звукового и светового сигналов при срабатывании инфракрасного датчика присутствия объекта в зоне контроля и при превышении потока бета-, гамма- или нейтронного излучения над установленным порогом обнаружения, заданным относительно уровня фона. При этом на блоке управления индицируется вероятное расположение источника ионизирующего излучения у человека.

Мониторы портальные пешеходные ППМ-01 «АРКА» представляют собой измерительные колонны, расположенные на расстоянии 800 мм друг от друга и связанные кабелями с блоком управления. Колонны смонтированы на общем основании (проходе) и сверху связаны перемычкой. Каждая колонна содержит по два блока детектирования гамма-излучения БДПС-

02, два блока детектирования нейтронного излучения УДПН-02-210, блок детектирования бета излучения БДПС-03, инфракрасный датчик наличия объекта контроля, трехцветные светофоры, громкоговорители звуковой сигнализации и распределительные коробки для подключения кабелей. Два блока детектирования бета - гамма излучения БДПС-03 установлены в основании портала. Выносной блок детектирования альфа- и бета - излучения БДПС-04 устанавливается на специальном держателе на внешней стороне колонны.

На внутренней стороне одной из колонн расположен жидкокристаллический дисплей.

Блоки детектирования БДПС-02 состоят из пластиковых сцинтилляторов сечением 75х180 мм и высотой 750 мм и фотоэлектронных умножителей. На корпусе блока установлены источник высоковольтного питания и спектрометрический усилитель-формирователь.

Блоки детектирования БДПС-03 состоит из пластмассовых сцинтилляторов сечением 28х180 мм и высотой 290 мм и фотоэлектронных умножителей, в корпусе блока установлены источник высоковольтного питания и спектрометрический усилитель-формирователь.

Блоки детектирования УДПН-02-210 - серийно выпускаемые.

Выносной блок детектирования альфа- и бета - излучения БДПС-04 представляет собой детектор типа «фосфич» - пластмассовый сцинтиллятор с нанесенным слоем неорганического сцинтиллятора CsI(Tl).

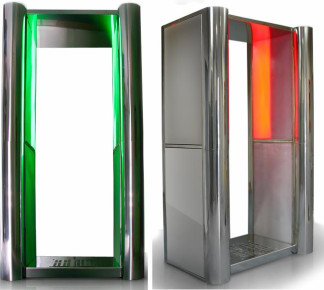

Пешеходный портальный монитор ППМ-01    Пешеходный портальный монитор ППМ-01

Вид 1.    Вид 2

Рис. 2. Фотография общего вида мониторов портальных пешеходных ППМ-01 «АРКА»

Программное обеспечение

Программное обеспечение установлено на промышленном компьютере, находящемся в блоке управления и обработки. Программное обеспечение «ppm» работает под управлением операционной системы реального времени - QNX-6.3.2.

ПО является автономным и обеспечивает выполнение следующих задач:

-    прием и обработка импульсов, поступающих от четырех детекторов, используя АЦП;

-    пересчет радиационного фона и уставок при изменении внешних условий;

-    непрерывный контроль персонала, пересекающего рамку ППМ-01;

-    прием данных от двух пар фотоэлементов для определения направления движение;

-    выдача световой индикации на семафоры для отображения текущего состояния;

-    выдача звуковой сигнализации при обнаружении загрязнения;

-    накопление локального буфера событий, с записью даты, времени, направления прохода и идентификатора человека (только при обнаружении загрязнения). Под идентификатором человека понимается код карты доступа (например ProxCard II) считываемый с устройства MaxiProx DFM Reader 5375A, подключаемого к последовательному порту ППМ-01;

-    поддержка протокола обмена по протоколу TCP для включения ППМ-01 «АРКА» в состав системы радиационного контроля предприятия;

-    использование встроенного сторожевого таймера (WatchDog) для автоматического перезапуска операционной системы и программного обеспечения в случае «подвисания» по внешним причинам (например, бросок напряжения).

-    управление исполнительными механизмами системы контроля доступа (калитка, турникет).

Программный комплекс обеспечивает доступ к установкам программ и информации через системную авторизацию (через имя пользователя и пароль), предоставляет для взаимодействия с пользователем оконный интерфейс, который не допускает ошибочных действий персонала, обеспечивает авторизованный доступ (через имя пользователя и пароль) персоналу для калибровки устройства и выбора режимов работы устройства влияющих на безопасность и метрологические характеристики.

Идентификационные данные прикладного программного обеспечения Монитора портального пешеходного ППМ-01 «АРКА» представлены в таблице 1.

Таблица 1.

Примечания:

1) - номер версии программного обеспечения 20XXYYZZ, где XX - от 10 до 20, YY- от 01 до 12, ZZ - от10 до 30.

3) - Контрольная сумма файлов относится к текущей версии (20111120) программного обеспечения.

Уровень защиты программного обеспечения монитора портального пешеходного ППМ-01 «АРКА» от непреднамеренных и преднамеренных изменений соответствует классу C в соответствии с МИ 3286-2010.

Технические характеристики

Основные технические характеристики устройства детектирования ППМ приведены в таблице 2.

Таблица 2

Знак утверждения типа

Знак утверждения типа наносится на блок управления и обработки монитора портального пешеходного ППМ-01 «АРКА» методом шелкографии и на титульный лист Руководства по эксплуатации АФБИ.269812.010 РЭ методом компьютерной графики.

Комплектность

В комплект поставки мониторов портальных пешеходных ППМ-01 «АРКА» входят составные части и эксплуатационная документация, указанные в таблице 3.

Таблица 3

Примечание

*) Количественный состав ЗИП и комплект поставки определяется Спецификацией поставки оборудования или Договором на поставку.

Поверка

осуществляется по документу МП 2101- 002-2013 «Мониторы портальные пешеходные ППМ-01 «АРКА». Методика поверки», утверждённому ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в июне 2013 г.

При поверке применяются:

-    эталонные (образцовые) не ниже 2-го разряда по ГОСТ 8.033-96 источники гамма-излучения типа ОСГИ на основе радионуклидов бария-133, цезия-137 и кобальта-60 активностью от 10 кБк до 100 кБк с погрешностью не более ±5%;

-    эталонные (образцовые) не ниже 2-го разряда по ГОСТ 8.033-96 источники бета- излучения на основе радионуклидов стронций-90 + иттрий-90 типа 6СО активностью от 5 кБк до 20 кБк с погрешностью не более ±5%

-    эталонные (образцовые) не ниже 2-го разряда по ГОСТ 8.033-96 источники альфа- излуче

ния на основе радионуклида плутоний-239 типа 6П9 активностью от 5 кБк до 20 кБк с погрешностью не более ±5%

Сведения о методах измерений

АФБИ.269812.010 РЭ «Мониторы портальные пешеходные ППМ-01 «АРКА». Руководство по эксплуатации»

Нормативные и технические документы, устанавливающие требования к мониторам портальным пешеходным ППМ-01 «АРКА»

1.    ГОСТ 4.59-79 Средства измерений ионизирующих излучений. Номенклатура показателей.

2.    ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия.

3.    ГОСТ Р 51635-2000 Мониторы радиационные ядерных материалов. Общие технические условия.

4.    ГОСТ 8.033-96 « Государственная поверочная схема для средств измерения активности радионуклидов, потока и плотности потока альфа-,бета- частиц и фотонов радионуклидных источников»

Рекомендации к применению

-    при осуществлении деятельности по обеспечению безопасности при чрезвычайных ситуациях;

-    при выполнении работ по осуществлению производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
