Номер в госреестре | 20974-14 |
Наименование СИ | Теплосчетчики |
Обозначение типа СИ | SKU-02 |
Изготовитель | ООО "КАТРАБЕЛ", Беларусь, г.Минск |
Год регистрации | 2014 |
Срок свидетельства | 24.10.2019 |
МПИ (интервал между поверками) | 4 года |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Теплосчетчики SKU-02 (далее - счетчики) предназначены для измерения и регистрации тепловой энергии в водяных системах теплоснабжения закрытого и открытого типа, объема воды в системах водоснабжения.
Счетчик является комбинированным, многоканальным, многофункциональным микропроцессорным устройством со встроенным цифробуквенным индикатором.
Принцип работы счетчика основан на измерении параметров теплоносителя в трубопроводах и последующем определении тепловой энергии путем обработки результатов измерений.
В состав счетчика входят:
- вычислитель;
- датчики потока (1111);
- термопреобразователи сопротивления (ТС), кроме модификаций SKU-02-F1 (SKU-02-B-F1) и SKU-02-F2 (SKU-02-B-F2).
В зависимости от конфигурации и количества измеряемых параметров счетчики представлены несколькими модификациями.
Обозначение модификаций счетчика, область применения, формула расчета тепловой энергии, количество термопреобразователей сопротивления и датчиков потока приведены в таблице 1
В соответствии с заданной конфигурацией счетчик должен производить прием и обработку измерительной информации в системах потребления тепловой энергии, в каждой из которых может быть реализована одна из схем учета.
Счетчики всех модификаций, кроме SKU-02-F1(SKU-02-B-F1) и SKU-02-F2 (SKU-02-B-F2) , применяются для учета тепловой энергии, объема и массы воды.
Счетчики модификаций SKU-02-F1(SKU-02-B-F1) и SKU-02-F2 (SKU-02-B-F2) применяются только для измерения расхода и объема воды
В состав счетчика дополнительно могут входить два расходомера (датчика потока) со стандартным выходным импульсным сигналом с напряжением от 2,5 до 3,7 В и частотой от 5 до 200 Гц и два преобразователя давления (ДИД) с пределами допускаемой приведенной погрешности ±1 % и стандартным выходным токовым сигналом, пропорциональным избыточному давлению: от 0 до 0,6; от 0 до 1,0 или от 0 до 1,6 МПа. Типы счетчиков воды и преобразователей давления указаны в разделе «Комплектность средства измерения» ТС, входящие в состав счетчика, имеют следующие номинальные статические характеристики: Pt 100 (100 П) или Pt 500 (500 П) класса А или В по ГОСТ 6651-2009 .
Счетчик поддерживает обмен информацией по стандартному последовательному интерфейсу RS 232(RS485) или через оптический порт, посредством которого считываются текущие и статистические данные параметров систем теплоснабжения и данные используемой модификации счетчика. Счетчик также обеспечивает вывод информации непосредственно на принтер.
В счетчиках модификаций SKU-02-K и SKU-02-В допускается устанавливать вычислители непосредственно на корпус датчика потока при температуре теплоносителя не более 90 °С.
Таблица 1
Область применения | Формула расчета тепловой энергии | Обозначение модификации счетчика | Количество ТС | К-во ПП, шт. |
1 | 2 | 3 | 4 | 5 |
Системы теплоснабжения открытого типа | Е=Е1 -Е2 E1-V1 • p1 ( h1 - hc) E2-V2 • Р2 ( h2 - hc) | SKU-02-A1 SKU-02-B-A | 3 | 2 |
SKU-02-A2 SKU-02-B-AC | 2 | 2 | ||
Системы теплоснабжения закрытого типа | Е - V1 • рг ( h1 - h2) | SKU-02-U1 SKU-02-K-U1 | 2 | 1 |
SKU-02-U3 SKU-02-B-U1F | 2 | 2 | ||
Е - V2 • р2- ( h1 - h2) | SKU-02-U2 SKU-02-K-U2 | 2 | 1 | |
SKU-02-U4 SKU-02-B-2F | 2 | 2 | ||
Системы горячего водоснабжения | Е - V1 • рг ( h1 - hc) | SKU-02-U5 SKU-02-B-A3 | 1 | 1 |
Системы водоснабжения | SKU-02-F1 SKU-02-B-F1 | 1 | ||
SKU-02-F2 SKU-02-B-F2 | - | 2 | ||
Системы учета отпущенной тепловой энергии | Е - Е1 + Е2 Е1 - V1 • р1 • ( h1 - h2) Е2 - V3 • рз • ( h2 - h3) | SKU-02-K1 SKU-02-B-A4 | 3 | 2 |
Е-Е1 +Е2 Е1- V2 • р2 • ( h1 - h2) Е2- V3 • р3 • ( h1 - h3) | SKU-02-K2 SKU-02-B-A2 | 3 | 2 | |
Комбинированные системы отопления и горячего водоснабжения | Е - Е1 + Е2 Е1 - V1 • р1 • ( h1 - h2) Е2 - V2 • р3 • ( h3 - ho) Е-Е1 +Е2 Е1- V1 • р2 • ( h1 - h2) Е2- V2 • р3 • ( h3 - he) | SKU-02-B-U1A3 SKU-02-B-U2A3 | 3 3 | 2 2 |
Примечание: Vi, V2 , V3 - значения объема воды, измеренные соответствующими датчиками потока; р1... рз - плотности воды, соответствующие температурам Т1...ТЗ; h1...h3 - энтальпии воды, соответствующие температурам Т1...ТЗ hc - энтальпия воды, соответствующая температуре холодной воды; Е - суммарная тепловая энергия; Е1, Е2 - тепловая энергия 1-го и 2-го канала измерения |
Счетчик осуществляет: измерение и индикацию:
Лист № 3 Всего листов 11
- текущего значения объемного расхода теплоносителя [м /ч] в трубопроводах, на которых установлены датчики потока (от 1 до 2 в зависимости от конфигурации счетчика);
- температуры теплоносителя [°С] в подающем и обратном трубопроводах (кроме модификаций SKU-02-F1 (SKU-02-B-F1) и SKU-02-F2(SKU-02-B-F2));
- температуры холодной воды (измеренной или установленной программно в зависимости от модификации счетчика, кроме модификаций SKU-02-F1(SKU-02-B-F1) и SKU-02-F2(SKU-02-B-F2));
- избыточного давления [МПа] в трубопроводах, на которых установлены преобразователи давления (до 2 в зависимости от конфигурации счетчика);
- текущего времени (с указанием часов, минут, секунд) и даты (с указанием числа, месяца, года);
- времени возникновения ошибки и индикацию кода ошибки;
• вычисление и индикацию:
- текущего значения массового расхода теплоносителя [т/ч] в трубопроводах, на которых установлены датчики потока;
- разности температур теплоносителя [°С] в подающем и обратном (или трубопроводе холодного водоснабжения) трубопроводах;
- суммарного текущего значения тепловой мощности [кВт] в каждом канале;
- среднечасовых и среднесуточных значений температур t [°С] теплоносителя;
- среднечасовой и среднесуточной разности температур At [°С] между подающим и обратным трубопроводами;
- среднечасовых и среднесуточных измеряемых значений давления в трубопроводах [МПа];
• накопление, хранение и индикацию:
- суммарного с нарастающим итогом значения потребленной (отпущенной) тепловой энергии [ГДж ,Гкал , МВт-ч ];
- суммарных с нарастающим итогом значений объема [м ] или массы [т] теплоносителя;
- времени работки [ч];
- времени работы в нештатных ситуациях [ч];
• сохранение в энергонезависимой памяти:
- потребленной (отпущенной) тепловой энергии за каждый час, день и месяц [ГДж, Гкал, МВт-ч ] по каждому каналу измерения;
- массы [т] или объема [м ] теплоносителя, протекшего за каждый час, день и месяц по трубопроводам, на которых установлены датчики потока;
- времени [ч, мин] нормальной работы за каждый час, сутки и месяц;
- времени работы в нештатных ситуациях [ч, мин] за каждый час, сутки и месяц;
- информации о возникающих ошибках за каждый час, сутки и месяц

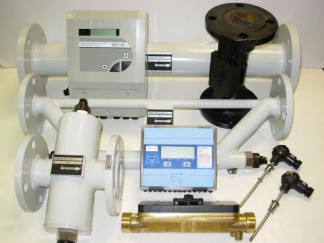

Внешний вид счетчиков приведен на рисунках 1-3.
Схема пломбировки счетчика для защиты от несанкционированного доступа с указанием мест для нанесения знака поверки и гарантийной пломбы (наклейки) завода-изготовителя приведена на рисунках 4 и 5.
1- место нанесения знака поверки;
2,3 - место нанесения гарантийной пломбы (наклейки)предприятия изготовителя;
Место нанесения знака поверки в виде клейма-наклейки
Место нанесения знака поверки
"3
9 9 в
9 9 9 9 «
ЧЕ
11 I Г11 'i I i‘i rt’t’f' [Ytfl
о | ||||
e>/f | Е ) [7 | |||
е | 0 | © |
iWirWi
rVh^rVm
Рисунок 5. - Схема пломбировки счетчиков модификации SKU-02 и SKU-02-В
Метрологически значимая часть программного обеспечения размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе изготовления. Доступ к программе микроконтроллера исключен конструкцией аппаратной части прибора. Внесение изменений в данные, содеражщие результаты измерений функционально невозможно. Класс защиты от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2
Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (текст, отображаемый на индикаторе теплосчетчика) |
Версия программы для исполнения SKU-02 | SKU02 | 1.17 | V1.17 |
Версия программы для исполнения SKU-02-B | SKU02B | 3.01 | SoFt 3.01 |
Версия программы для исполнения SKU-02-K | SKU02K | 0.06 | SoFt 0.06 |
Диаметры условного прохода и условное обозначение датчиков потока счетчиков и соответствующие им минимальный (qi), номинальный (qn), максимальный (qp) расходы и потери давления (AP) представлены в таблице 3.
Таблица 3
Датчик потока | Расход воды, м /ч | Потери давления (АР) в датчике потоке при qn, кПа, не более | |||
Диаметр условного прохода (DN), мм | Условное обозначение | Мини мальный qi | Номи нальный qn | Максималь ный qp | |
15 | 15(Л) | 0,006 | 0,6 | 1,2 | 23,4 |
15(Л) | 0,015 | 1,5 | 3,0 | 16,3 | |
20 | 20(Л) | 0,025 | 2,5 | 5,0 | 18,8 |
25 | 25(Л) | 0,035 | 3,5 | 7,0 | 4 |
25 | 0,15 | 5 | 8 | 21,0 | |
32 | 32(Л) | 0,06 | 6 | 12,0 | 10,0 |
32 | 0,25 | 10 | 15 | 15,0 | |
40 | 40(Л) | 0,1 | 10 | 20 | 10,0 |
50 | 50(Л) | 0,15 | 15 | 30 | 12,0 |
50 | 0,5 | 20 | 30 | 12,0 | |
65 | 65(Л) | 0,25 | 25 | 50 | 12,0 |
80 | 80 | 1,8 | 90 | 180 | 5,0 |
80.1 | 1,8 | 90 | 180 | ||
100 | 100 | 2,8 | 140 | 280 | |
100.1 | 2,8 | 140 | 280 | ||
150 | 150 | 6,3 | 315 | 630 | |
150.1 | 6,3 | 315 | 630 | ||
200 | 200 | 11 | 550 | 1100 | 2,5 |
200.1 | 11 | 550 | 1100 | ||
250 | 250 | 17 | 850 | 1700 | |
250.1 | 17 | 850 | 1700 | ||
300 | 300 | 25 | 1750 | 2500 | |
300.1 | 25 | 1750 | 2500 | ||
400 | 400 | 42 | 2100 | 4200 | |
400.1 | 42 | 2100 | 4200 | ||
500 | 500 | 70 | 3500 | 7000 | |
500.1 | 70 | 3500 | 7000 | ||
600 | 600 | 100 | 5000 | 10000 | 1,5 |
600.1 | 100 | 5000 | 10000 | ||
700 | 700 | 150 | 7500 | 15000 | |
700.1 | 150 | 7500 | 15000 | ||
800 | 800 | 180 | 9000 | 18000 | |
800.1 | 180 | 9000 | 18000 | ||
1000 | 1000 | 280 | 14000 | 28000 | |
1000.1 | 280 | 14000 | 28000 |
Теплоноситель...................................................................... вода
Рабочее давление, МПа, не более,............................................... 1,6
Диапазон измерений расходов теплоносителя, м /ч.............................. см. таблицу 2
Диапазон измерений температуры измеряемой среды, °С....................... от 0 до 150
(для модификации SKU-02- K и SKU-02- В при установке вычислителя
непосредственно на датчик потока)........................................................................(от 0 до 90)
Диапазон измерений разности температур измеряемой среды, °С............. от 3 до 150
(для модификации SKU-02- K и SKU-02- В при установке вычислителя
непосредственно на датчик потока)............................................. (от 3 до 90)
Диапазоны входных аналоговых сигналов, пропорциональных значению избыточного давления, мА......................................................................................от 4 до 20;
от 0 до 5; от 0 до 20
Класс точности по ГОСТ Р ЕН 1434-1-2006 ( ГОСТ Р 51649-2000) 1 (С )
Пределы допускаемой относительной погрешности измерения тепловой энергии, %...................................................................... ±(2+4A0min/A0 +0,01qp/ q)
Класс точности по ГОСТ Р ЕН 1434-1-2006 ( ГОСТ Р 51649-2000 ) 2 (B )
Пределы допускаемой относительной погрешности измерения тепловой энергии, %...................................................................... ±(3+4A0min/A0 +0,02qp/ q)
где : A0 - измеренная разность температур в подающем и обратном трубопроводах, (oC), А0тщ-минимальная разность температур в подающем и обратном трубопроводах, (oC), qp, q - значения максимального и измеряемого расходов.
Пределы допускаемой относительной погрешности измерения объема, массы, расхода воды счетчиков класса 1(C), %......................... ± (1 +0,01 qp /q)
Пределы допускаемой относительной погрешности измерения объема, массы, расхода воды счетчиков класса 2(В), %......................... ± (2 +0,02 qp /q)
Допускаемая относительная погрешность измерения разности температур (Et) комплектом термопреобразователей сопротивления, подобранных в гар^ «А не более........................................................ ±(0,5+3 A0min/A0)
Весовые коэффициенты выходных импульсных сигналов счетчика в зависимости от максимального расхода соответствуют значениям, указанным в таблице 4.
Таблица 4
3 Расход qp, м /ч | Весовые коэффициенты импульсов, пропорциональные тепловой энергии, Ie , ГДж/имп | Весовые коэффициенты импульсов, пропорциональные объему протекшей воды, Iv, м3/имп |
qp < 3 | 5 10-7 | 410-6 |
qp = 5 | 210-7 | 5 10-6 |
qp < 40 | 10-5 | 10-4 |
40 < qp < 500 | 10-4 | 10-3 |
500< qp < 7000 | 10-3 | 10-2 |
qp > 7000 | 10-2 | 10-1 |
Диапазон весовых коэффициентов импульсного сигнала от счетчиков воды
-1 3
с импульсным выходом, Ivk, л/имп..........................................................................от 10 до 10
Пределы допускаемой относительной погрешности вычислителя при из-
Лист № 9 Всего листов 11
мерении расхода и объема по импульсным каналам, %....................................................±0,05
Пределы допускаемой абсолютной погрешности вычислителя при измерении температуры, °С....................................................................................................................±0,5
Пределы допускаемой приведенной погрешности вычислителя при измерении давления, % от верхнего предела измерения давления................±0,5
Пределы допускаемой относительной погрешности измерения времени, % ±0,05 Условия эксплуатации:
температура окружающей среды, °С............................................................................от 5 до 55
относительная влажность воздуха при температуре до 30 °С ... до 95 %
атмосферное давление, кПа................................................................................................от 84 до 106,7
Напряжение питания сеть переменного тока, В, с частотой (50±1) Гц модификаций SKU-02....................................................................................................................................220 (+10 -15)%
Номинальное напряжение питания постоянного тока, В, (от внутреннего
источника) модификаций SKU-02-В и SKU-02-K ....................................................................3 6
Потребляемая мощность
модификаций SKU-02 , Вт, не более..........................................................................................................15
Ток потребления
модификаций SKU-02-В, мА, не более....................................................................................................0,2
модификаций SKU-02-K, мА, не более....................................................................................................0,02
Габаритные размеры вычислителя , мм, не более
модификаций SKU-02..................................................................................................................268,5х185х83
модификаций SKU-02-В............................................................................................................159х142х52
модификаций SKU-02-K............................................................................................................117х44х89,5
Масса вычислителя , кг, не более
модификаций SKU-02......................................................................................................................3,6
модификаций SKU-02-В................................................................................................................0,6
модификаций SKU-02-К................................................................................................................0,3
Масса датчика потока, кг, (в зависимости от диаметра условного прохода) от 0,4 до 400 Класс защиты от поражения электрическим током по ГОСТ 12.2.091-2002
модификаций SKU-02..................................................................................................................I
модификаций SKU-02-В ............................................................................................................Ш
модификаций SKU-02-К..........................................................................................................Ш
Степени защиты, обеспечиваемые оболочками, по ГОСТ 14254-96 ............IP 54, категория 2
Средняя наработка на отказ, ч, не менее............................................................................30000
Средний срок службы, лет, не менее........................................................................................8
наносится типографским способом на титульный лист паспорта и на боковую или переднею панель вычислителя на табличку под защитным экраном.
Комплект поставки счетчика соответствует указанному в таблице 5.
Таблица 5
Наименование | Количество |
1 Вычислитель | 1 |
2 Датчики потока | * |
3 Теплосчетчик SKU-02. Руководство по эксплуатации, паспорт | 1 |
4 Термопреобразователи сопротивления: - О^П-Н (Госреестр № 38878-12 ) - ТСП-Н (Госреестр № 38959-12) | * |
5 Паспорт термопреобразователей сопротивления | * |
6. Расходомеры (датчики потока) - РСМ-05.05 (Госреестр № 57470-14) - РСМ-05-07 (Госреестр № 48755-11) | ** |
7. Паспорт на расходомеры (датчики потока) | ** |
8. Преобразователи давления - НТ (Госреестр № 26817-13) - ИД (Госреестр № 26818-09) | ** |
9. Паспорт на преобразователи давления | ** |
10. Методика поверки МРБ.МН 920-201 | ** |
11. Упаковка | 1 |
* - количество (в зависимости от модификации) указано в таблице 1. **- количество определяется договором на поставку |
осуществляется документу МРБ МП. 920-2011 «Теплосчетчики SKU-02. Методика поверки», утвержденной Республиканским унитарным предприятием «Белорусский государственный институт метрологии» 12.12.2012г.
Основные средства поверки: проливная расходомерная поверочная установка, допускаемая относительная погрешность не более ± 0,3 %, диапазон измерения расхода от
0,05 до 200 м /ч; частотомер электронно-счетный ЧЗ-64, допускаемая относительная погрешность не более ±0,01 %, диапазон (1.10000) Гц; магазины сопротивлений Р4831 кл. точности 0,02.
Методика измерений приведена в КБ.ПС-50003.03.04-12 «Теплосчетчик SKU-02. Руководство по эксплуатации, паспорт».
Нормативные и технические документы, устанавливающие требования к теплосчетчикам SKU-02
ГОСТ Р ЕН 1434-1-2006 Теплосчетчики. Часть 1. Общие требования.
ГОСТ Р ЕН 1434-4-2006 Теплосчетчики. Часть 4. Испытания с целью утверждения типа.
Лист № 11 Всего листов 11
ГОСТ Р 51649-2000 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия.
ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования».
ТУ РБ 800010003.001-2003 «Теплосчетчики SKU-02. Технические условия».
МРБ МП. 920-2011 «Теплосчетчики SKU-02. Методика поверки».
Осуществление торговли.
Зарегистрировано поверок | 86 |
Поверителей | 8 |
Актуальность данных | 17.11.2024 |
