Преобразователи давления измерительные гидростатические SG, PC-28P, SP-50, 21026-12

Назначение

Преобразователи давления измерительные гидростатические SG, РС-28Р, SP-50 (далее - преобразователи), называемые также гидростатическими зондами глубины (уровня), относятся к устройствам, измеряющим глубину погружения или уровень жидкости на основе измерения разности давлений в жидкости и на ее поверхности. Преобразователи давления измерительные гидростатические SG-25, SG-16, SG-25S, SG-25.Smart, SG-25S.Smart, РС-28Р, SP-50 предназначены для измерения уровня жидкости как в резервуарах, так и в открытых водоемах и скважинах. Преобразователи SG-25S, SG-25.Smart могут использоваться для измерения уровня сильно загрязненных жидкостей.

Описание

В качестве чувствительного элемента в преобразователях используется кремниевый тензомодуль, отделенный от измеряемой среды разделительной мембраной и заполненный специальной жидкостью. Под воздействием измеряемого давления происходит изменение электрического сопротивления тензорезистивного чувствительного элемента, которое преобразуются в нормированный выходной сигнал постоянного тока или напряжения и/или цифровой сигнал в стандарте протокола HART (преобразователи SG-25.Smart, SG-25S.Smart), пропорциональный измеряемому давлению. Конструкция тензомодуля гарантирует устойчивость измерительного преобразователя к ударным воздействиям измеряемым давлением и от перегрузок. Электронная схема, обеспечивающая преобразование низкоуровневого сигнала от первичного преобразователя в унифицированный выходной сигнал 4-20 мА, 0-5 мА; 0-10 В, размещена в герметичном корпусе с уровнем защиты IP66 - IP 68.

Для интеллектуальных преобразователей SG-25.Smart, SG-25S.Smart имеется возможность дистанционного считывания измеряемого давления, установки и контроля следую -щих параметров преобразователей:

-    единицы измерения давления;

-    диапазон измерений (включая «ноль» и «максимум»);

-    постоянная времени;

-    вид характеристики преобразования: линейная, корневая или обратная линейной;

-    отсчета измеряемой величины в виде значений давления, электрического тока в процентах от диапазона измерений;

-    обнуления выходного сигнала в рабочих условиях.

Для этой цели используются ручные HART коммуникаторы (например, КАР-03).

Преобразователи SG-25, SG-25S, SG-25.Smart, SG-25S.Smart, PC-28P, выпускаются как в общепромышленном, так и взрывозащищенном исполнении.

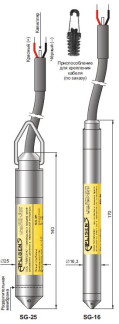

Преобразователи SG-25 и SG-16

Преобразователь SG-25S

Преобразователи SG-25.Smart и SG-25S.Smart

Пределы измерений, мм водного столба    от 0.. .200 до 0.. .500000

(кПа)    (от 0.2 до 0.5000)

(в зависимости от модели)

Пределы допускаемой основной приведенной погрешности, %    от ±0,10 до ±1,5

(в зависимости от модели, пределов измерения и настройки)

Диапазон рабочих температур, °С    от минус 30 до плюс 80

(в зависимости от модели)

Дополнительная погрешность, вызванная

изменением температуры среды измерения, % на 10°С    от ±0,08 до ±0,6

(в зависимости от модели, пределов измерения и настройки)

Выходной сигнал:

-    аналоговый токовый, мА:    от 4 до 20; от 0 до 20

-    аналоговый напряжение, В:    от 0 до 10

-    цифровой (преобразователи SG-25Smart, SG-25S.Smart)    HART Напряжение питания постоянного тока, В от 12 до 36; от 15 до 36; от 22 до 36

(в зависимости от модели)

Габаритные размеры (диаметр; длина), мм, не более:

-    SG-16, SG-25, SG-25.Smart:    0 25; 140

-    SG-25S, SG-25S.Smart:    0 60; 180

-    РС-28Р, SP-50    0 100; 2000 Масса не более, кг: 5,0

Знак утверждения типа

Знак утверждения типа наносится на табличку, прикрепленную к преобразователю, и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки входит:

-    преобразователь давления измерительный

-    паспорт

-    руководство по эксплуатации

-    дополнительные принадлежности по заказу

Поверка

осуществляется в соответствии с документом МИ 1997-89 «Рекомендации ГСИ. Преобразователи измерительные. Методика поверки».

Сведения о методах измерений

Приведены в руководстве по эксплуатации на преобразователи давления измерительные гидростатические SG, PC-28Р, SP-50.

Нормативные документы, устанавливающие требования преобразователям давления измерительным гидростатическим SG, РС-28Р, SP-50

ГОСТ 22520-85. «Датчики давления, разряжения и разности давлений с электрическим аналоговыми выходными сигналами ГСП».

Техническая документация компании «APLISENS S.A.», Польша.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
