| Номер в госреестре | 21125-13 |
| Наименование СИ | Датчики перемещений индуктивные |
| Обозначение типа СИ | WA |
| Изготовитель | "Hottinger Baldwin Messtechnik GmbH", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 25.06.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Датчики перемещений индуктивные WA (далее - датчики) предназначены для измерений перемещений механизмов, узлов и деталей в испытательном и обрабатывающем оборудовании.
Датчик состоит из корпуса, внутри которого расположены измерительные обмотки, сердечник и измерительный щуп, выступающий наружу. В соответствующем исполнении вместо щупа применен плунжер, который служит для соединения с перемещающимся объектом. Электрическое подключение датчика производится через электронный блок WA-Electronic, входящий в комплект поставки.
Датчики выпускаются в двух модификациях: WAх/L (со свободно перемещающимся плунжером) и WAх/T (с подпружиненным щупом), где х - обозначает диапазон измерения.
В зависимости от диапазонов измерений применяется следующее обозначение: датчики с плунжером - WA2/L, WA10/L, WA20/L, WA50/L, WA100/L, WA200/L, WA300/L, WA500/L; датчики с подпружиненным щупом - WA2/T, WA10/T, WA20/T, WA50/T, WA100/T.
Принцип действия всех датчиков одинаковый и основан на изменении индуктивности датчика при перемещении сердечника относительно неподвижных измерительных обмоток и последующем преобразовании линейных перемещений в пропорциональный электрический сигнал.
Показание датчика считывается вольтметром. Питание датчика осуществляется от источника питания, подключенного по мостовой схеме. Входное сопротивление датчика 350±35 Ом, выходное сопротивление 680±68 Ом.
В датчиках с подпружиненным щупом WA2/T, WA10/T, WA20/T и WA50/T измерительное усилие в начальном положении составляет приблизительно 2,4Н при постоянной пружины 0,116 Н/мм, а в датчике WA100/T - приблизительно 2 Н при постоянной пружины 0,063 Н/мм.

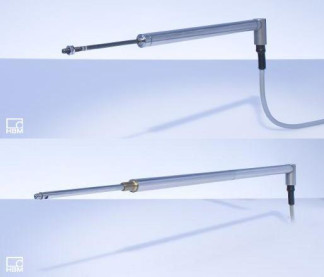

На рисунке 1 показан внешний вид датчика перемещений индуктивного WAх/L с плунжером, а на рисунке 2 - внешний вид датчика перемещений индуктивного WA с измерительным щупом
| Название характеристики | Датчики WAx/L с плунжером | Датчики WAx/T со щупом |
| Диапазоны измерений перемещений, мм | 0-2; 0-10; 0-20; 0-50; 0-100; 0-200; 0-300; 0-500 | 0-2; 0-10; 0-20; 0-50; 0-100 |
| Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности, % | ± 0,1 | |
| Пределы допускаемой дополнительной погрешности измерений перемещений, вызванной изменением температуры окружающего воздуха на 10 °С в диапазоне рабочих температур, % от текущего значения | ± 0,1 | |
| Номинальное напряжение питания, В | 2,5 | |
| Несущая частота тока питания, кГц | 4,8 | |
| Габаритные размеры не более (диаметр х длина*), мм | ||
| - корпус датчика | 12 х (69 - 581,8) | 12 х(130 -372,6) |
| - плунжер (щуп) | (1,2 - 3,7) х (40 -534) | 5,5 х (14 - 104) |
| Масса не более, г | ||
| - корпус датчика** | 55 - 276 | 55 - 104 |
| - плунжер** | 4 - 42 | - |
| Диапазон рабочих температур, °С | от минус 20 до 80 | |
х - обозначение диапазона измерения * в нулевом положении в зависимости от исполнения ** в зависимости от исполнения
Знак утверждения типа наносится на корпус датчика методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
| Наименование | Количество |
| Датчик* | 1 * |
| Электронный блок WA-Electronic | 1 |
| ЗИП | 1 комплект |
| Наименование | Количество |
| Эксплуатационная документация | 1 экз. |
| Методика поверки | 1 экз. |
* типы датчиков и количество определяются при заказе потребителем.
осуществляется по документу МП 21125-13 «Датчики перемещений индуктивные WA. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в феврале 2013 г.
Основные средства поверки: прибор универсальный для измерений длины DMS 1000: д. и. от 0 до 100 мм, ПГ ± (0,2+L/1000) мкм, меры длины концевые плоскопараллельные, набор № 1, ГОСТ 9038-73, размеры (1,0^100) мм, 2-ой класс точности, меры длины концевые плоскопараллельные, набор № 8, ГОСТ 9038-73, размеры (125^500) мм, 2-ой класс точности, измерительный усилитель MVD2555, класс точности
0,1, д. и. при UB=2,5 В: от 0,2 до 400 мВ/В.
Методы измерений изложены в технической документации изготовителя.
Нормативные и технические документы, устанавливающие требования к датчикам перемещений индуктивным WA
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1х10-9 .50 м и длин волн в диапазоне 0,2 ... 50 мкм», техническая документация изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
