| Номер в госреестре | 21175-13 |
| Наименование СИ | Датчики весоизмерительные тензорезисторные |
| Обозначение типа СИ | RTN |
| Изготовитель | "Hottinger Baldwin Messtechnik GmbH", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 07.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Датчики весоизмерительные тензорезисторные RTN (далее - датчики) предназначены для преобразования силы в измеряемую физическую величину, и применяются для измерений массы взвешиваемого объекта с учетом влияния силы тяжести и выталкивающей силы воздуха в месте измерения.
Конструктивно датчики состоят из упругого элемента и наклеенных на него тензорезисторов, соединенных в мостовую схему (далее - тензорезисторов). Тензорезисторы располагаются в герметичной полости. Упругий элемент датчика выполнен из нержавеющей стали.

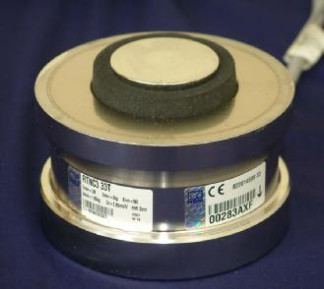

Внешний вид датчиков показан на рисунке 1.
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, вызванном деформацией под действием прилагаемой нагрузки (сжимающее нагружение). Изменение электрического сопротивления вызывает появление в диагонали моста электрического сигнала напряжения, изменяющегося пропорционально нагрузке.
Обозначение модификаций датчиков имеет вид RTN Х1Х2Х3Х4где:
RTN - обозначение типа датчиков;
Х1 - обозначение класса точности;
Х2 - обозначение максимального числа поверочных интервалов;
Х3 - MI 7,5 (если присутствует) обозначение величины невозврата выходного сигнала при возврате к минимальной нагрузке Z (Z=7500), применяемой для характеристики приборов с несколькими поверочными интервалами.
Х4 - максимальная нагрузка (Emax) в тоннах.
Метрологические и технические характеристики датчиков приведены в таблицах 1 и 2. Таблица 1
| Характеристика | Модис | жкации | ||||
| RTN D1 | RTN C3 | RTN C4 | RTN C5 | RTN C3 MI7,5 | RTN C4 MI7,5 | |
| Класс точности по ГОСТ Р 8.726-2010 | D1 | C3 | C4 | C5 | C3 | C4 |
| Максимальная нагрузка (Emax), т | 1; 2,2; 4,7; 10; 15; 22; 33; 47; 68; 100; 150; 220; 330; 470 | 1; 2,2; 4,7; 10; 15; 22; 33; 47; 68; 100 | ||||
| Максимальное число поверочных интервалов (nmax) | 1000 | 3000 | 4000 | 5000 | 3000 | 4000 |
| Относительный невозврат выходного сигнала при возврате к минимальной нагрузке (Z) | - | - | - | - | 7500 | |
| Минимальный поверочный интервал (vmin) | Emax / 4500 | Emax / 20000 | Emax / 24000 | |||
| Минимальная статическая нагрузка (Emin), % от E ^max | 0 | |||||
| Предел допустимой нагрузки (Eim), % от Emax ^max | 150 | |||||
| Доля от пределов допускаемой погрешности весов (^lc) | 0,7 | |||||
| Входное сопротивление, Ом | 4480 ± 50 | |||||
| Выходное сопротивление, Ом | 4010 ± 0,5 | |||||
| Выходной сигнал, мВ/В | 2,85 | |||||
| Диапазон температур, °С | от -30 до +50 | |||||
| Классификация по влажности | CH | |||||
Г абаритные размеры датчиков приведены в таблице 2. Таблица 2
| Г абаритные размеры, не более, мм | Emax, т | ||||||||||||
| 1 | 2,2 | 4,7 | 10 | 15 | 22 | 33 | 47 | 68 | 100 | 150 | 220 | 330 | |
| Диаметр | 60 | 60 | 60 | 75 | 75 | 75 | 95 | 130 | 130 | 150 | 150 | 225 | 225 |
| Высота | 43 | 43 | 43 | 50 | 50 | 50 | 65 | 75 | 85 | 90 | 100 | 130 | 145 |
Знак утверждения типа наносится на маркировочную табличку, расположенную на датчике и типографским способом на титульный лист руководства по эксплуатации.
| Наименование | Количество | Примечание |
| Датчик | 1 шт. | - |
| Эксплуатационная документация | 1 экз. | - |
| Опорные блоки и аксессуары: - маятниковая опора (нержавеющая сталь) для датчиков RTN (1-RTN/yT/VPN); - эластомерная опора (нержавеющая сталь) для датчиков RTN (1-RTN/yT/VEN; - опора-фиксатор для использования с RTN, (1-RTN/FESTL.yT); - измерительный модуль весов для датчиков RTN с нагрузкой от 2.2т ... 33т: (1-RTN/M2ARy, 1-RTN/M2BRy, 1-RTN/M2Ay, 1-RTN/M2By, 1-RTN/M2LARy, 1-RTN/M2LBRy, 1-RTN/M2LAy, 1-RTN/M2LBy) | 1 шт. 1 шт. 1 шт. 1 шт. | По дополнительному заказу |
| Блок питания (100.240В) (1-AC/DC15V/550MA) | 1 шт. | По дополнительному заказу |
| Соединительная муфта для удлинения кабеля (1-KVM) | 1 шт. | |
| Клеммные коробки для параллельного подключения датчиков весоизмерительных тензорезисторных типов Z6, Z7, HLC/BLC/ELC/TLC, C2, C2A, C16, RTN, RSC, U2A (1-VKK1-4 А, 1-VKK1R-4, 1-VKK2-8A, 1-VKK2R-8, 1-VKK2R-8Ex, 1-VKD2R-8) | 1 шт. | |
| Соединительный сигнальный кабель (1-CABA1/20, 1-CABA1/100, 1-CABE2/20, 1-CABE2/100, 1-CABE2/200, 43301.0071, 4-3301.0082б 4-3301.0169) | 1 шт. | |
| Кабель заземления (1-EEK4, 1-EEK6, 1-EEK8, EEKR1.8, EEKR2.5) | 1 шт. |
у - значение максимально допустимой нагрузки в диапазоне от 1.470 т.
осуществляется в соответствии с приложением В «Методика поверки» ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Основные средства поверки: рабочие эталоны 1-ого разряда по ГОСТ Р 8.663-2009 с пределами допускаемых значений доверительных границ относительной погрешности 5=0,01 %.
ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным тензорезисторным RTN
1. ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
2. ГОСТ 8.021-2005 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы».
3. Техническая документация фирмы-изготовителя.
- в составе весов и весоизмерительных устройств при осуществлении торговли и товарообменных операций, выполнении государственных учетных операций.
| Зарегистрировано поверок | 204 |
| Поверителей | 13 |
| Актуальность данных | 19.09.2024 |
