| Номер в госреестре | 21210-14 |
| Наименование СИ | Анализаторы углерода и воды |
| Обозначение типа СИ | LECO RС-612 |
| Изготовитель | "Leco Corporation", США |
| Год регистрации | 2014 |
| Срок свидетельства | 20.10.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Анализаторы углерода и воды LECO ЯС-612 (далее - анализаторы) предназначены для измерения массовой доли углерода и воды в органических и неорганических материалах.
Принцип действия анализаторов основан на сжигании в токе кислорода либо разложении в токе азота образца в трубчатой печи сопротивления и последующем определении содержания газообразного оксида углерода и паров воды методом инфракрасной спектроскопии.
Конструктивно анализаторы состоят из трубчатой печи сопротивления с программируемым нагревом и аналитического блока, содержащего газовые колонки и ИК детекторы.
Навеска анализируемого вещества в кварцевой лодочке помещается в трубчатую печь, температура в которой растёт в соответствии с заданной ранее программой, для сжигания в токе кислорода либо термического разложения в токе азота. При сжигании пробы углерод, содержащийся в анализируемой пробе, окисляется до CO2 и CO. Водород, содержащийся в органических соединениях, окисляется до H2O. При термическом разложении пробы в атмосфере азота сначала выделяется содержащаяся в пробе вода, затем CO2 и H2O получаемые при разложении солей и эфиров угольной кислоты, если они наличествуют в пробе. Полученная парогазовая смесь из трубчатой печи подается в аналитический блок газом-носителем, в качестве которого выступает кислород или азот. На первом этапе парогазовая смесь проходит через дожигатель и затем нагреваемую окислительную колонку, в которой СО переходит в СО2. На окончательном этапе газы поступают последовательно на три ИК детектора для измерения массовой доли СO2 и H2O.
Анализ выполняется автоматически под управлением программного обеспечения. Процесс измерения включает следующие операции: взвешивание образца; помещение его в трубчатую печь; автоматическое определение содержания углерода и воды; пересчет содержания в массовую долю с учетом взятой для анализа массы образца. Результаты анализа выводятся на экран персонального компьютера и могут быть распечатаны.
Анализаторы оснащены программным обеспечением, позволяющим осуществлять диагностику технического состояния системы, градуировку анализатора с помощью стандартных образцов фирмы LECO, контроль процесса измерений, сохранять результаты измерений, проводить их статистическую обработку и архивирование.
Идентификационные данные программного обеспечения
| Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| LECO Eclipse lecoRC.leco | 1.3x | 52274db0e77300a424 c6f7bcca7235a4 | Контрольная сумма |
Конструкция анализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

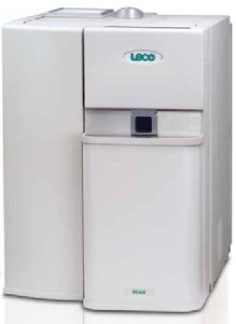

Фотографии внешнего вида анализатора представлены на рисунке 1.
| ШВ - | |
| См |
Рисунок 1 - Внешний вид анализатора Место нанесения знака поверки
| Наименование характеристик | Значение характеристик |
| Диапазон измерений массовой доли при массе пробы 250 мг, %: | |
| -углерода | от 5 10-3 до 20 |
| - воды | от 110-2 до 20 |
| Пределы допускаемой относительной погрешности измерений | ± 4,5 |
| массовой доли углерода и воды, % | |
| Питание: | |
| - напряжение, В | 220 ± 22 |
| - частота, Гц | 50/60 |
| Г абаритные размеры, мм, не более | 840 х 570 х 870 |
| Масса, кг, не более | 113 |
| Условия эксплуатации: | |
| температура окружающего воздуха, °С | от 15 до 30 |
| относительная влажность воздуха, %, не более | 80 |
наносится на боковую панель анализатора методом наклейки и на титульный лист инструкции по эксплуатации типографским способом.
| Наименование | Количество, шт. |
| Анализатор | 1 |
| Инструкция по эксплуатации | 1 |
| Методика поверки (МП 88-241-2013) | 1 |
осуществляется по документу МП 88-241-2013 «ГСИ. Анализаторы углерода и воды LECO ЯС-612. Методика поверки», утвержденному ГЦИ СИ ФГУП «УНИИМ» 16 июня 2014 г.
Эталонные средства измерений, используемые при поверке:
- стандартный образец моногидрата оксалата кальция ГСО 10169-2012 (аттестованное значение - потеря массы при прокаливании 12,11 % (Н2О), 18,94 % (СО), 29,49 % (СО2), относительная погрешность ± 0,25 %);
- ГЭТ 173-2013 Государственный первичный эталон единиц массовой доли и массовой концентрации влаги в твердых веществах и материалах; диапазон измерений массовой доли влаги от 0,005 до 100 %; относительное среднее квадратическое отклонение результата измерений S0 = (3,0 - 0,01) %; неисключенная относительная систематическая погрешность (при Р=0,99) 90 = (4,0 - 0,04) %.
Методика измерений представлена в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к анализаторам углерода и воды LECO КС-612
Техническая документация изготовителя «LECO Corporation» (США)
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 12 |
| Поверителей | 4 |
| Актуальность данных | 19.11.2024 |
