Преобразователи измерительные многоканальные MTL830, 21319-15

Назначение

Преобразователи измерительные многоканальные MTL830 (далее по тексту -преобразователи) предназначены для измерения и преобразования входных сигналов от термоэлектрических преобразователей, термопреобразователей сопротивления, различных датчиков с выходными сигналами в виде напряжения постоянного тока, в пропорциональный измеряемым величинам выходной кодовый сигнал.

Описание

Принцип работы преобразователей основан на измерении и преобразовании сигналов, поступающих от широкого спектра датчиков с выходными сигналами в виде напряжения постоянного тока, активного сопротивления, термо-ЭДС, в цифровой кодовый сигнал, пропорциональный входным сигналам.

Преобразователи измерительные многоканальные MTL830 состоят из 2-х компонентов: MTL831B (мультиплексор-передатчик), MTL838B-MBF (мультиплексор-приемник).

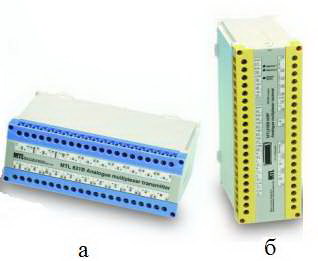

Мультиплексор-передатчик MTL831B (рис. 1а) предназначен для преобразования сигналов, поступающих от датчиков, в пропорциональный измеряемым величинам кодовый сигнал для передачи по двухпроводной магистрали на мультиплексор-приемник MTL838B-MBF. К преобразователю MTL831B можно подключить до 16 датчиков. MTL831B также может быть установлен во взрывоопасной зоне. Питание передатчика осуществляется с помощью магистрали передачи данных от приемника и не требует наличия источника питания в опасной зоне.

Мультиплексор-приемник MTL838B-MBF (рис 1б), расположенный в безопасной зоне, предназначен для приёма сигналов от MTL831B, линеаризации данных сигналов с учетом компенсации холодных спаев термоэлектрических преобразователей, и выдаче кодовых сигналов по шине MODBUS.

В памяти преобразователей хранятся характеристики используемых первичных преобразователей температуры для обеспечения прямо пропорциональной зависимости выходного сигнала от измеряемой температуры.

Программное обеспечение

Программное обеспечение (ПО) преобразователей состоит из установленной в энергонезависимую память преобразователей части ПО.

Лист № 2 Всего листов 4

Для функционирования преобразователей необходимо наличие встроенной части ПО. Разделение ПО на метрологически значимую и незначимую части не реализовано. Метрологически значимой является вся встроенная часть ПО.

Идентификационные данные встроенной части ПО приведены в таблице 1.

Таблица 1

Примечание к таблице 1: (; - и более поздние версии.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.

Технические характеристики

Диапазон измерений температуры, °С:

-    для термопреобразователей сопротивления

-200.. .+850 -200.. +1768 -60.+ 60 до 16

-    для термоэлектрических преобразователей Диапазон измерений напряжения постоянного тока, мВ Количество каналов

Типы используемых первичных преобразователей:

-    датчики с выходным сигналом в виде напряжения постоянного тока;

-    термопреобразователи сопротивления (с НСХ по ГОСТ 6651-2009) типов

Pt100, Cu50

-    термоэлектрические преобразователи (с НСХ по ГОСТ Р 8.585-2001) E, J, K, L, N, R, T Пределы допускаемой основной приведенной погрешности (при 20 °С), % (от диапазона

измерений):

-    для датчиков с выходным сигналом в виде напряжения постоянного тока, %    ± 0,1

-    для термопреобразователей сопротивления, %    ± 0,1 Пределы допускаемой основной абсолютной погрешности (при 20 °С), % (от диапазона

измерений):

-    для термоэлектрических преобразователей    ±(0,1% + 0,7 °С) Пределы допускаемой дополнительной приведенной погрешности от влияния температуры

окружающего воздуха, %/ 1 °С:

-    для датчиков с выходным сигналом в виде напряжения постоянного тока

+ [(наибольшее из значений 0,01 % от диапазона или 2 мкВ)+0,01 %] t [(наибольшее из значений 0,01 % от диапазона или 0,025 °С)+0,005 %] + [(наибольшее из значений 0,01 % от диапазона или 2 мкВ)+0,03 °С+0,01 %]

-    для термопреобразователей сопротивления

-    для термоэлектрических преобразователей

20...35

Напряжение питания постоянного тока, В Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С

-20...+60

95

(без конденсации) 2,5

-    относительная влажность окружающего воздуха, %, не более Масса, кг, не более

Знак утверждения типа

Знак утверждения типа наносится на титульный лист (в правом верхнем углу) Руководства по эксплуатации типографским способом, а также на табличку (наклейку), прикрепленную к прибору.

Комплектность

Преобразователь (исполнение в соответствии с заказом) - 1 шт.;

Руководство по эксплуатации - 1 экз.;

Методика поверки - 1 экз.;

По дополнительному заказу могут поставляться: программное обеспечение PCS83, защитные корпуса для преобразователей, цифровой искробезопасный изолятор MTL3052, конфигуратор HAN83.

Поверка

осуществляется в соответствии с документом МП 21319-15 «Преобразователи измерительные многоканальные MTL830. Методика поверки», утвержденным ФГУП «ВНИИМС» 21.10.2014 г.

Основные средства поверки:

-    компаратор напряжений Р3003, класс точности 0,0005;

-    калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Госреестр № 52489-13).

Сведения о методах измерений

приведены в Руководстве по эксплуатации на преобразователи.

Нормативные и технические документы, устанавливающие требования к преобразователям измерительным многоканальным MTL830

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 13384-93 Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний.

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

Международный стандарт МЭК 60584-1 Термопары. Часть 1. Градуировочные таблицы. Международный стандарт МЭК 60751 Промышленные чувствительные элементы термометров сопротивления из платины.

Техническая документация фирмы «Measurement Technology Limited», Великобритания. ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
