| Номер в госреестре | 21368-12 |
| Наименование СИ | Теплосчетчики |
| Обозначение типа СИ | КАРАТ ТМК-10 |
| Изготовитель | ООО НПП "Уралтехнология", г.Екатеринбург |
| Год регистрации | 2012 |
| Срок свидетельства | 10.04.2017 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Теплосчётчики КАРАТ ТМК-10 (далее - теплосчётчики) предназначены для измерения температуры, давления, объёма, массы воды и теплоносителя в системах горячего и холодного водоснабжения и отопления, а также тепловой энергии в открытых и закрытых водяных системах теплоснабжения.
Принцип действия теплосчётчиков основан на измерении значений температуры, давления, объёма, массы воды, потреблённой тепловой энергии теплорегистратором по сигналам соответствующих измерительных преобразователей (далее - ИП), входящих в состав теплосчётчиков.
Теплосчётчики состоят из следующих компонентов (средств измерений утверждённых типов, зарегистрированных в Госреестре СИ):
- теплорегистраторов КАРАТ;
- измерительных преобразователей расхода воды с токовым, частотным, импульсным выходом, имеющих пределы допускаемой относительной погрешностью в интервале ± 2 % в диапазоне расхода теплоносителя от 4 до 100 %, а также счетчиков воды по ГОСТ Р 50601 с дистанционным выходом, имеющих пределы допускаемой относительной погрешности в интервалах ± 2 % в диапазоне расхода теплоносителя от 4 до 100 % (далее - ИПРВ);
- платиновых термопреобразователей сопротивления по ГОСТ 6651 (ИПТ), класса А имеющих пределы допускаемой абсолютной погрешности в интервале ± (0,15+0,002 t), °C;
- комплектов измерительных термопреобразователей сопротивления (КИЛТ), состоящих из платиновых термопреобразователей сопротивления по ГОСТ 6651 имеющих пределы допускаемой абсолютной погрешности измерения разности температур для теплосчётчиков класса С по ГОСТ Р 51649 в интервале ± (0,05 + 0,003At), °C;
- измерительных преобразователей давления (ИПД) с токовым выходом (от 0 до 5) мА, (от 0 до 20) мА, (от 4 до 20) мА по ГОСТ 26.011-80, класс точности не ниже 0,5.
Теплосчётчики обеспечивают передачу измеренных значений параметров на ПК через встроенный цифровой интерфейс (моноканал), а так же по интерфейсам и каналам связи (RS-232, RS-485, Ethernet, GSM/GPRS, телефонные линии и т.д.) через соответствующие адаптеры и коммуникационное оборудование каналов связи.
В теплорегистраторах КАРАТ из состава теплосчётчиков КАРАТ ТМК-10 используется программное обеспечение, указанное в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения теплорегистрато-ров КАРАТ ____
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| КАРАТ мод.2001-01 | vk030825.AK0 | 25.08.03 | A6C6 | CRC16 |
| КАРАТ-011 | MV030827.AK0 MV030827.AK1 MV030827.AK2 | 03.08.08 | 7FA2 | CRC16 |
Доступ к изменению параметров и конфигурации теплосчётчиков защищён пломбами, устанавливаемыми на корпус теплорегистратора.
Уровень защиты программного обеспечения теплосчётчиков КАРАТ ТМК-10 от непреднамеренных и преднамеренных изменений - «С» по МИ 3286-2010.

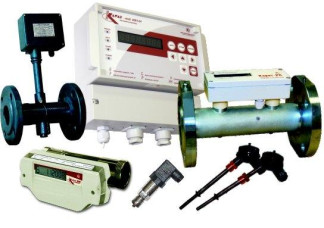

Внешний вид теплосчётчиков представлен на рисунке 1.
Таблица 2 - Метрологические и технические характеристики теплосчётчиков
| Наименование характеристики | Значение характеристики |
| Диапазон измерений температуры, °С | 1 - 150 |
| Диапазон измерений разности температур, °С | 3 - 145 |
| Диапазон измерений давления, МПа для класса точности измерительного преобразователя давления 0,1 0,25 0,5 | 0,06-Pmax - Pmax 0,14Pmax - Pmax 0,28'Pmax - Pmax где Pmax не более 2,5 - верхний предел диапазона измерения ИПД |
| Диапазон измерений объема, м3 | 0 1 0 |
| Диапазон измерений массы, т | 0 1 0 |
| Диапазон измерений тепловой энергии, Г кал | 10-3 - 107 |
| Пределы допускаемой абсолютной погрешности при о/~' измерении температуры, С | ±(0,4+0,002 t) |
| Пределы допускаемой абсолютной погрешности при о/~' измерении разности температур, С | ±(0,06+0,005-At) |
| Пределы допускаемой относительной погрешности при измерении давления, % | ±2 |
| Пределы допускаемой относительной погрешности при измерении объёма и массы, % | ±2 |
| Пределы допускаемой относительной погрешности при измерении тепловой энергии, % | ±(2+12/Dt +0,01-Gg/G) где G и G,j - значение расхода теплоносителя и его наибольшее значение в подающем трубопроводе (в одинаковых единицах измерений) |
| Наименование характеристики | Значение характеристики |
| Пределы допускаемой абсолютной погрешности при измерении времени, с/сут | ± 2 |
| Напряжение питания, В - теплорегистратор КАРАТ - измерительные преобразователи | 187 - 242 согласно ЭД на измерительные преобразователи, входящие в состав теплосчётчика |
| Потребляемая электрическая мощность, Вт, не более | Определяется составом теплосчётчика |
| Габаритные размеры, мм, не более: - теплорегистратор КАРАТ - измерительные преобразователи | 200x182x93 согласно ЭД на измерительные преобразователи, входящие в состав теплосчётчика |
| Масса, кг, не более: - теплорегистратор КАРАТ - измерительные преобразователи | 0,5 согласно ЭД на измерительные преобразователи, входящие в состав теплосчётчика |
| Условия эксплуатации: - теплорегистратора КАРАТ: - температура окружающего воздуха, °С - атмосферное давление, кПа - механические воздействия по ГОСТ Р 52931 - относительная влажность при температуре 35 °С, % - измерительные преобразователи | от 5 до 50 от 84 до 106,7 группа N2 93 согласно ЭД на измерительные преобразователи, входящие в состав теплосчётчика |
| Средняя наработка на отказ, ч, не менее | 50000 |
| Средний срок службы, лет, не менее | 12 |
наносится на левый верхний угол титульного листа руководства по эксплуатации и паспорта типографским способом, а также на лицевую панель теплорегистратора КАРАТ методом наклейки.
Таблица 3 - Комплектность теплосчётчиков КАРАТ ТМК-10
| Наименование | Обозначение | Кол-во, шт. |
| Теплорегистратор КАРАТ | МСТИ 421451.0ХХ1) | 1 |
| Измерительный преобразователь расхода и счётчик воды | 0 - 53) | |
| Комплект измерительных термопреобразователей сопротивления | 0 - 43) | |
| Т ермопреобразователь сопротивления | 0 - 83) | |
| Измерительный преобразователь давления | 0 - 83) | |
| Паспорт | МСТИ.421451.019 ПС | 1 |
| Руководство по эксплуатации | МСТИ.421451.019 РЭ | 1 |
| Методика поверки | МП 57-221-20112) | 1 |
| !) - В зависимости от модификации теплорегистратора КАРАТ. 2) - Допускается поставлять один экземпляр в один адрес отгрузки. 3) - Количество ИП определяется при заказе в паспорте теплосчётчика. | ||
осуществляется по документу «ГСИ. Теплосчётчики КАРАТ ТМК-10. Методика поверки. МП 57-221-2011», утвержденному ФГУП «УНИИМ» в 2012 г.
Метод поверки теплосчётчиков - расчётный.
Поверка средств измерений, входящих в состав теплосчётчиков, осуществляется по методикам поверки на соответствующие средства измерений.
приведены в документе «Теплосчётчики КАРАТ ТМК-10. Руководство по эксплуатации» МСТИ.421541.019 РЭ.
Нормативные и технические документы, устанавливающие требования к теплосчётчикам КАРАТ ТМК-10
ГОСТ Р 51649-2000 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ТУ 4218-003-32277111-2006 Теплосчётчики КАРАТ ТМК-10. Технические условия.
