| Номер в госреестре | 21370-12 |
| Наименование СИ | Весы лабораторные |
| Обозначение типа СИ | ВЛТЭ |
| Изготовитель | ООО "НПП "Госметр", г.С.-Петербург |
| Год регистрации | 2012 |
| Срок свидетельства | 20.04.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |

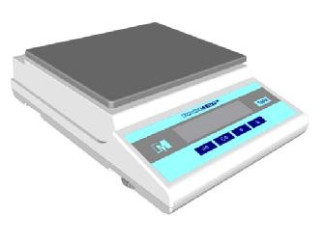

Весы лабораторные ВЛТЭ (далее - весы) предназначены для статического измерения
массы.
Принцип действия весов основан на преобразовании действующей на весы силовой нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного датчика, на котором нанесены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сопротивления тензорезисторов, преобразуемого в аналоговый электрический сигнал. Электрический сигнал, пропорциональный массе взвешиваемого объекта, поступает на вход вторичного преобразователя для обработки и индикации результатов измерений.
Весы состоят из весоизмерительного датчика, индикатора, грузоприемного и грузопередающего устройств. Грузоприемное устройство состоит из грузоприемной платформы (металлической чашки) и держателя платформы. Грузопередающее устройство состоит из направляющих, обеспечивающих вертикальное воздействие на датчик.
Индикатор обеспечивает электрическое питание датчика, аналого-цифровое преобразование его сигнала, обработку и индикацию результатов измерений.
Модификации весов с действительной ценой деления 1 мг, включая весы ВЛТЭ-210/510, оснащены стеклянной ветрозащитной витриной с крышкой.
Весы выпускаются в модификациях: ВЛТЭ-150, ВЛТЭ-210, ВЛТЭ-210/510, ВЛТЭ-310, ВЛТЭ-500, ВЛТЭ-1100, ВЛТЭ-2100, ВЛТЭ-2200, ВЛТЭ-2100/5100, ВЛТЭ-5000, ВЛТЭ-6100, различающихся максимальной и минимальной нагрузками, действительной ценой деления и габаритными размерами.
Весы модификаций ВЛТЭ-210/510 и ВЛТЭ-2100/5100 позволяют производить измерение массы в одном из выбираемых при включении диапазонов взвешивания (Д1 или Д2).
Весы оснащены следующими устройствами:
- устройство первоначальной установки нуля;
- полуавтоматическое устройство установки нуля и выборки массы тары;
- устройство установки по уровню весов (индикатор уровня и регулируемые по высоте
ножки);
- полуавтоматическое устройство юстировки чувствительности.
Весы реализуют следующие функции:
- рецептурного взвешивание;
- процентное взвешивание;
- подсчета количества штук.
- переключения единиц измерения массы;
- определения массы нестабильных образцов (усреднение).
Весы работают от сети переменного тока через адаптер. Возможна работа весов ВЛТЭ-5000 и ВЛТЭ-6100 от встраиваемого источника питания (аккумуляторной батареи).
По дополнительному заказу весы могут комплектоваться стандартным интерфейсом RS-232C для связи с периферийными устройствами.
Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются поверх одного винта стяжки корпуса контрольной этикеткой изготовителя в соответствии со схемой, приведенной на рисунке 2.
Рисунок 3 - Маркировка весов
Маркировка весов выполняется на двух табличках (рисунок 3) и содержит следующие сведения:
- торговая марка/товарный знак изготовителя;
- модификация весов;
- максимальная нагрузка (Max);
- минимальная нагрузка (Min);
- действительная цена деления (d);
- знак утверждения типа;
- заводской номер весов;
- год изготовления.
В весах, оснащенных интерфейсом связи, используется встроенное программное обеспечение (ПО), выполняющее функции по сбору, передаче, обработке и представлению измерительной информации.
В весах без интерфейса связи используется встроенное программное обеспечение (ПО), выполняющее функции по сбору, обработке и представлению измерительной информации.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор метрологические значимой части программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ПО «Г ос-метр 2006» | «Г осметр 2006» | «Г осметр 2006» | 4F41 | CRC/16 |
Идентификация номера версии и контрольной суммы доступна только на этапе изготовления весов. Подготовленные к применению весы для защиты от несанкционированного доступа пломбируются контрольной этикеткой (см. рисунок 2).
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010 для весов без интерфейса связи.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010 для весов, оснащенных интерфейсом связи. Влияние ПО учтено при нормировании метрологических характеристик.
1. Максимальная нагрузка (Max) и минимальная нагрузка (Min), действительная цена деления (d), пределы допускаемой погрешности весов (mpe) при поверке, предел допускаемого размаха при первичной поверке, диапазон устройства выборки массы тары, время установления показаний, время установления рабочего режима приведены в таблицах 2 и 3.
2. Пределы допускаемой погрешности весов и сходимость (размах) показаний при периодической поверке равны удвоенным значениям, приведенным в таблицах 2 и 3.
3. Условия эксплуатации:
- рабочий температурный диапазон (Tmin, Tmax), °С ........................................ + 10, + 35
- относительная влажность воздуха, %...............................................................от 30 до 80
4. Потребляемая мощность, В-А , не более .................................................................................... 5
5. Параметры электропитания:
1) от сети переменного тока (через адаптер):
- напряжением,...........................................................................от 187 до 242
- частотой, Гц...................................................................................................................50 ± 1
2) автономное от аккумуляторной батареи (ВЛТЭ-5000 и ВЛТЭ-6100) напряжением, В.......................................................................................................................9,0 ± 0,1
6. Вероятность безотказной работы за 1000 ч ...........................................................................0,92
7. Средний срок службы весов, лет ............................................................................................... 10
Таблица 2
| Наименование технических характеристик | Значение технических характеристик для модификаций: | |||||
| ВЛТЭ- 150 | ВЛТЭ- 210 | ВЛТЭ- 310 | ВЛТЭ-210/510 | ВЛТЭ- 500 | ||
| Д1 | Д2 | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Максимальная нагрузка (Мах), г | 150 | 210 | 310 | 210 | 510 | 500 |
| Минимальная нагрузка (Мт), г | 0,02 | 0,5 | ||||
| Действительная цена деления (шкалы) (d), г | 0,001 | 0,01 | ||||
| Пределы допускаемой погрешности весов | ||||||
| (mpe) при первичной поверке, мг, | ||||||
| в интервалах взвешивания: | ||||||
| от 0,02 г до 50 г включ. | ± 3 | ± 5 | ± 5 | ± 5 | - | - |
| св. 50 г до 150 г включ. | ± 5 | - | - | - | - | - |
| св. 50 г до 200 г включ. | - | ± 10 | ± 10 | ± 10 | - | - |
| св. 200 г до 210 г включ. | - | ± 10 | - | ± 10 | - | - |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| св. 200 г до 310 г включ. | - | - | ± 15 | - | - | - |
| от 0,5 г до 500 г включ. | - | - | - | - | ± 20 | ± 30 |
| св. 500 г до 510 г включ. | - | - | - | - | ± 20 | - |
| Предел допускаемого размаха при первичной поверке: при 0,5Мах/при Мах: мг, не более | 4/4 | 20/20 | 20/20 | |||
| Диапазон устройства выборки массы тары | От 0 до Мах | |||||
| Время установления показаний, с, не более | 5 | 3 | ||||
| Время установления рабочего режима, мин, не более | 30 | |||||
Таблица 3
| Наименование технических характеристик | Значение технических характеристик для модификаций: | ||||||
| ВЛТЭ- 1100 | ВЛТЭ- 2200 | ВЛТЭ -2100 | ВЛТЭ 51 | )-2100/ 00 | ВЛТЭ- 5000 | ВЛТЭ -6100 | |
| Д1 | Д2 | ||||||
| Максимальная нагрузка (Мах), г | 1100 | 2200 | 2100 | 2100 | 5100 | 5000 | 6100 |
| Минимальная нагрузка (Мт), г | 0,5 | 2,5 | 0,5 | 5 | |||
| Действительная цена деления (шкалы) (d), г | 0,01 | 0,05 | 0,01 | 0,1 | |||
| Пределы допускаемой погрешности весов (mpe) при первичной поверке, мг, в интервалах взвешивания: от 0,5 г до 500 г включ. св. 500 г до 1100 г включ. от 2,5 г до 500 г включ. св. 500 г до 2000 г включ. св. 2000 г до 2200 г включ. св. 2000 г до 2100 г включ. от 5 г до 5000 г включ. св. 5000 г до 5100 г включ. св. 5000 г до 6100 г включ. | ± 30 ± 30 | ± 50 ± 100 ± 150 | ± 50 ± 50 ± 50 | ± 50 ± 100 ± 100 | ± 300 ± 300 | ± 300 | ± 300 ± 300 |
| Предел допускаемого размаха при первичной поверке: при 0,5Мах/ при Мах: мг, не более | 20/20 | 100/ 150 | 40/40 | 40/40 | 200/200 | ||
| Диапазон устройства выборки массы тары | От 0 до М | ах | |||||
| Время установления показаний, с, не более | 3 5 | 3 | |||||
| Время установления рабочего режима, мин, не более | 30 | ||||||
8. Значения массы и размеров весов для различных модификаций приведены в таблице 4. Таблица 4
| Обозначение модификации | Габаритные размеры чашки весов, мм (диаметр или длина, ширина) | Габаритные размеры весов (длина, ширина, высота) мм, не более | Масса весов, кг |
| 1 | 2 | 3 | 4 |
| ВЛТЭ-150 ВЛТЭ-210 ВЛТЭ-310 ВЛТЭ-210/510 | 116 | 260, 190, 125 | 1,7 |
| ВЛТЭ-500 | 116 | 260, 190, 70 | 1,25 |
| ВЛТЭ-1100 |
| 1 | 2 | 3 | 4 |
| ВЛТЭ-2100 ВЛТЭ-2100/5100 ВЛТЭ-2200 ВЛТЭ-5000 ВЛТЭ-6100 | 175, 145 | 260, 190, 70 | 1,75 |
Знак утверждения типа наносится на специальную табличку на задней стенке корпуса весов методом наклейки, на титульный лист руководства по эксплуатации типографским способом.
| Наименование и условное обозначение | Количество для модификаций весов | ||
| ВЛТЭ-150, ВЛТЭ-210, ВЛТЭ-310, ВЛТЭ- 210/510 | ВЛТЭ- 500 | ВЛТЭ-1100, ВЛТЭ-2100, ВЛТЭ-100/5100, ВЛТЭ-2200, ВЛТЭ-5000, ВЛТЭ-6100 | |
| Весы лабораторные ВЛТЭ | 1 шт. | ||
| Руководство по эксплуатации НПП0.005.001 РЭ | 1 экз. | ||
| Методика поверки МП 2301-0119-2012 | 1 экз. | ||
| Блок питания (адаптер) | 1 шт. | ||
| Чашка | 1 шт. | 1 шт. | 1 шт. |
| Держатель чашки | 1 шт. | 1 шт. | - |
| Витрина | 1 шт. | - | - |
| Амортизатор | - | - | 4 шт. |
| Крышка витрины | 2 шт. | - | - |
осуществляется по методике поверке МП 2301-0119-2012 «Весы лабораторные ВЛТЭ. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 08.02.2012 г.
Основные средства поверки: эталонные гири 2-го, 3-го разряда в соответствии с ГОСТ 8.021-2005.
приведены в документе «Весы лабораторные ВЛТЭ. Руководство по эксплуатации. НПП0.005.001 РЭ»
Нормативные и технические документы, устанавливающие требования к весам лабораторным ВЛТЭ
1. ГОСТ 8.021-2005 ГСИ. Государственная поверочная схема для средств измерений
массы.
2. Технические условия ТУ 4274-001-92050572-2011 «Весы лабораторные ВЛТЭ. Технические условия».
Для применения вне сферы государственного регулирования.
