Номер в госреестре 21417-12
Наименование СИ Газоанализаторы колористические
Обозначение типа СИ Gas-Tester/Gas-Tester II H/Toximeter II/Airtester HP/MP
Изготовитель "MSA Auer GmbH", Германия
Год регистрации 2012
Срок свидетельства 30.07.2017
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать

Назначение

Газоанализаторы колористические Gas-Tester/Gas-Tester II H/Toximeter II/Airtester HP/MP предназначены для измерений объемной доли вредных газов, диоксида углерода, кислорода и водяных паров в воздухе рабочей зоны и в воздухе для дыхания из баллонов под давлением, из компрессорных установок и в линии сжатого воздуха.

Описание

Газоанализаторы Gas-Tester/Gas-Tester II H/Toximeter II/Airtester HP/MP являются портативными приборами периодического действия и состоят из устройства для прокачивания (или пропускания) газовой пробы и комплекта индикаторных трубок AUER.

Принцип действия индикаторных трубок (ИТ) - колористический, позволяющий измерять концентрацию вещества в анализируемой газовой среде (ГС), прокачиваемой (или пропускаемой) через ИТ, по длине изменившего окраску слоя индикаторного порошка. Длина слоя изменившего окраску является функцией и мерой массовой или объемной концентрации определяемого вещества. Статистические функции преобразования представлены на ИТ в виде шкалы зависимости длины изменившего окраску индикаторного слоя от концентрации определяемого вещества.

Г азоанализаторы колористические выпускаются в следующих модификациях:

-    Gas Tester и Gas Tester II H - газоанализаторы с ручным прокачиванием пробы через индикаторные трубки, предназначенные для экспрессного измерения содержания вредных газов и паров в воздухе рабочей зоны;

-    Toximeter II - газоанализаторы с автоматическим прокачиванием пробы через индикаторные трубки, предназначенные для экспрессного измерения содержания вредных газов и паров в воздухе рабочей зоны;

-    Airtester HP и Airtester МР - газоанализаторы с пропусканием пробы через индикаторные трубки за счет перепада давления, предназначенные для экспрессного определения содержания вредных газов и водяных паров, а также индикации содержания паров масла в воздухе для дыхания из баллонов под давлением, из компрессорных установок и в линии сжатого воздуха при давлении соответственно до 300 бар (Airtester HP) или до 10 бар (Airtester МР).

Газоанализатор Gas Tester представляет собой дискретно работающий прибор с ручным насосом в виде груши, оборудованным счетной шайбой для контроля объема пробы по количеству ходов (1 ход - 100 см3).

Газоанализатор Gas Tester II H представляет собой ручной, дискретно работающий прибор с диафрагменным насосом, оборудованным счетчиком ходов. Путем сжатия сильфона насоса газоанализатор приводится в рабочее положение. Запуск хода поршня насоса осуществляется нажатием пусковой кнопки. После просасывания требуемого для анализа объема пробы (1 ход -100 см ) процесс отбора автоматически заканчивается, что однозначно подтверждается изменением цвета индикатора завершения хода. Количество произведенных ходов отображается на счетчике. Конструктивно газоанализатор выполнен в прочном корпусе из антистатической пластмассы с ремнем для переноски.

Газоанализатор Toximeter II представляет собой прибор со встроенным электрическим мембранным насосом и автоматическим регулированием просасываемого объема анализируемой пробы. Конструктивно газоанализатор выполнен в прочном пыле- и водонепроницаемом корпусе из антистатической пластмассы, в котором размещаются насос, микропроцессор и блок питания. Микропроцессор управляет всеми режимами работы прибора, контролирует объем отобранной пробы, состояние блока питания и время, прошедшее с начала отбора. Сообщения о

Лист № 2 всего листов 16

неисправностях газоанализатора и другие информационные сообщения отображаются на подсвечиваемом многофункциональном жидкокристаллическом дисплее. Электропитание прибора осуществляется от сменного перезаряжаемого Ni-Cd аккумулятора, который при наличии запасного, может заменяться во взрывоопасных зонах. Электронная защита предотвращает повреждение аккумулятора от глубокой разрядки. Заряд аккумулятора осуществляется с помощью зарядного устройства, входящего в комплект поставки. Управление газоанализатором осуществляется с помощью двух функциональных кнопок, расположенных на боковой панели. Прибор работает в следующих режимах:

MESSEN (измерение): измерение с индикаторными трубками с выбранным количеством ходов 1, 2 - 20, 30, 50, 70,100, 150, 200, 250; SAMMEL (сбор) активный отбор пробы с сорбционными трубками и предварительным выбором времени в 0,05; 0,1; 0,15; 0,30; 0,45; 1,00; 1,30; 2,00; 3,00; 4,00; 6,00; 8,00 ч; VOLUME (объем): активный отбор пробы с сорбционными трубками и предварительным выбором объема прокачиваемого газа в диапазоне от 1 до 10 дм или дискретным значением: 15, 20, 25, 30, 35, 40, 45, 50, 60, 70; 80; 90; 100 дм3.

Г азоанализатор Airtester HP представляет собой прибор, в комплект которого входят: редуктор для присоединения к баллону или компрессорной установке, манометр для контроля давления анализируемого сжатого воздуха, вентиль точной регулировки и измеритель расхода для регулирования и контроля расхода пропускаемой пробы с держателем для индикаторной трубки, адаптер для компрессора (на 200 или 300 бар), таймер. Комплектующие газоанализатора размещены в специальном чемодане.

Газоанализатор Airtester MP представляет собой прибор, в комплект которого входят: штуцер для присоединения к воздушной линии или компрессорной установке (до 10 бар), вентиль точной регулировки и измеритель расхода для регулирования и контроля расхода пропускаемой пробы с держателем для индикаторной трубки, таймер. Комплектующие газоанализатора размещены в специальном чемодане.

Трубки индикаторные AUER, входящие в состав газоанализаторов, являются первичными измерительными преобразователями и представляют собой герметично запаянные трубки из оптически прозрачного материала, заполненные сорбентом (индикаторным порошком), изменяющим оптические свойства под действием проникающих внутрь веществ.

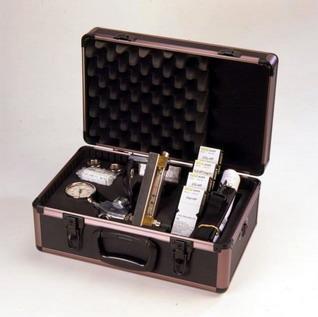

Внешний вид газоанализаторов показан на рисунках 1, 2, 3 и 4.

Рис. 3. Газоанализатор колористический Toximeter II

Программное обеспечение

Газоанализаторы модели Toximeter II имеют встроенное программное обеспечение «Toximeter», разработанное фирмой-изготовителем специально для решения задач измерения объема и отбора проб анализируемого воздуха. Программное обеспечение осуществляет функции:

-    расчет объема отбираемой пробы анализируемого воздуха;

-    задание и отображение на графическом ЖКИ дисплее следующих величин: время отбора пробы, прокаченный объем пробы, число ходов;

-    контроль целостности программных кодов ПО, настроечных и калибровочных констант;

-    контроль внутренних параметров прибора и уровня заряда батареи.

Идентификация ПО осуществляется посредством сопоставления текста сообщений, визуализируемых на дисплее прибора, с указанными в руководстве по эксплуатации.

Лист № 4 всего листов 16

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Влияние программного обеспечения газоанализаторов Toximeter II учтено при нормировании метрологических характеристик.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Наименование

программного

обеспечения

Идентифика

ционное

наименование

программного

обеспечения

Номер версии (идентификацио нный номер) программного обеспечения

Цифровой

идентификатор

программного

обеспечения

(контрольная

сумма

исполняемого

кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

Toximeter

MAIN.HEX

2.200.001

c420a188b2d43d0b 4a794d43 aee6c935

MD5

Метрологические и технически характеристики

1 Диапазоны измерений и пределы допускаемой основной относительной погрешности газоанализаторов Gas-Tester/Gas-Tester II H/ Toximeter II/Airtester HP/MP определяются метрологическими характеристиками индикаторных трубок AUER, входящих в состав газоанализаторов, и приведены в таблицах 2 и 3.

Таблица 2. Основные метрологические характеристики газоанализаторов Gas-Tester,

Gas-Tester II H и Toximeter II

п/п

Исполнение

индикаторной

трубки

Определяемый компонент (ПДК* в ppm)

Диапазон

показаний,

ppm

Диапазон

измерений,

ppm

Объем прокачиваемой пробы, см3

Пределы

допускаемой

основной

относительной

погрешности,

%

Назначе

ние1"1

1

Acrylonitrile-

0,5

№ 10016376

Акрилонитрил

OT2CHCN

(0,2)

1 - 10

2 - 10

1000

±25

А

5 - 30

10 - 30

300

±25

2

N^-2

№ D5085845

Аммиак N^ (28)

2 - 80

5 - 80

1000

±25

К, А

10 - 600

25 - 600

200

±25

А

3

1ЧН3-20 № D5085814

Аммиак N^ (28)

20 - 1400

100 - 1400

100

±25

А

4

С6Н6-1 № D5086835

Бензол С6Н6

(1,5)

1 - 25

5 - 25

1500

±25

А

5 - 100

25 - 100

400

±25

А

5

VC-1

№ D5085837

Винилхлорид

С2HзCl

(0,4)

1 - 15

5 - 15

1000

±25

А

10 - 200

20 - 200

100

±25

А

Hexane-20 № D5086832

Г ексан С6Н14 (83)

Диоксид азота NO2 (1)

N02-0,5 № D5085805

Диоксид хлора Cl02 (0,04)

0,05 - 2

0,5 - 2

500

Cl02-0,05 № D5086812

0,25 - 15

2,5 - 15

100

Диоксид углерода С02 (-)

(0,1-1,2) % об.

(0,1-1,2) % об

500

С02-0,1%

№ D5085817

(0,5-7) % об.

(0,5-7) % об.

100

Метилэтилке-тон С4Н8О (67)

МЕК-50 № D5086837

50 - 4000

500 - 4000

300

0,05 - 1

0,1 - 1

1000

0zone-0,05 № D5086828

Озон О3 (0,05)

0,5 - 5

0,5 - 5

200

Оксид

углерода C0 (17)

5 - 100

5 - 100

1000

C0-5

№ D5085836

50 - 1000

50 - 1000

100

Оксид

углерода СО (17)

10 - 300

50 - 300

1000

СО-10 (ppm) № D5085821

100 - 3000

500 - 3000

100

Пропан С3Н8 (-)_

Propane-200 № D5086831

200 - 4000

500 - 1000

300

Диоксид серы S02 (3,8)

0,5 - 7

1 - 7

1000

S02-1

№ D5085803

1 - 30

3 - 30

300

Диоксид серы S02 (3,8)

5 - 50

5 - 50

300

S02-5

№ D5085813

20 - 200

20 - 200

100

Сероводород

Н^

(7)_

1 - 20

2 - 20

1000

H2S-1

№ D5085826

10 - 200

20 - 200

100

Сумма оксидов азота2) N0,

N02 (1)

0,5 - 15

1 - 15

500

Nitr-0,5 № D5085818

св. 15 - 50

св. 15 - 50

500

Styrene-10 № D5086819

Стирол С8Н8 (7)_

10 - 300

50 - 300

1000

Тетрагидро-тиофен ТНТ (С4Н^)

(-)_

1 - 10

1 - 10

2000

ТНТ-1

№ D5085866

(5-35) мг/м3

(5-35) мг/м3

2000

Tol-5

№ D5085828

Толуол С7Н8 (13)

20 - 1000

50 - 1000

500

1,1,1 Трихло-рэтан CH3CCl3 (3,6)

T richloroethane-5

№ D5085834

5 - 300

25 - 300

1000

Уксусная кислота СН3СООН (2)_

1 - 12

1 - 12

500

Acetic Acid-1 № D5086821

Хлористый водород HCl (3,3)

1 - 10

1 - 10

1000

HCl-1

№ D5085846

Cl2-0,2 № D5085801

Хлор Cl2 (0,34)

Phenol-1 № D5086838

Фенол С6Н6О (0,08)

0,05 - 1,5

0,1 - 1,5

2000

Фосфин PH3 (0,07)

PH3-0,05 № D5085829

0,1 - 3,0

0,5 - 3,0

1000

0,04

0,04

4000

Formaldehyde-

0,1

№ D5086813

Формальдегид

СН2О

(0,4)

0,1 - 1

0,3 - 1

2000

1 - 10

1 - 10

1000

0,1 - 5

1 - 5

2000

Phosgene-0,1 № D5085854

Фосген СОС12 (0,12)

1 - 20

5 - 20

500

Фтористый водород HF (0,6)

1 - 12

1 - 12

800

HF-1

№ D5086830

5 - 50

5 - 50

200

Этанол

С2Н5ОН

(526)

Ethanol-100 № D5086818

100 - 3000

500 - 3000

1000

Ethyl Mercaptan-0,5

№ D5086815

Этилмеркаптан

С2Н5SH

(0,4)_

0,5 - 5

0,5 - 5

1000

10 - 100

10 - 100

100

Ethylene-50 № D5086833

Этилен С2Н4 (86)

50 - 1000

50 - 1000

500

Акролеин CH2= CH-CHO (0,09)_

Acrolein-0.1 № 10017882

0,2 - 10

1 - 10

2000

Ethyl acetate-200

№ 10024253

Этилацетат CH3COOC2H5 (54)_

200 - 3000

200 - 3000

2000

Сумма оксидов азота 2)NO, NO2

О)_

Nitr-10 № D5085808

10 - 300

30 - 300

200

(0,001 - 0,03) % об.

(0,003 - 0,03) % об.

Оксид

углерода СО (17)

1000

100

C0-10 (vol. %) № D5085820

(0,01 - 0,3) % об.

(0,03 - 0,3) % об.

Оксид

углерода СО (17)

C0-0,1%

№ D5085822

(0,1 - 1,0) % об.

(0,1-1,0) % об.

100

Синильная кислота HCN (0,27)

2 - 10

2 - 10

1000

HCN-2 № D5085824

5 - 50

5 - 50

200

Сероводород

H2S

(7)_

H2S-100 № D5085827

100 - 4000

500 - 4000

100

Фосфин PH3 (0,07)

PH3-0.1 № D5085830

CS2-2

№ D5085834

Сероуглерод

CS2

(3,1)

10 - 300

30 - 300

100

±25

43

C0-0.5%

№ D5085835

Оксид

углерода СО (17)

(0,3 - 7) % об.

(0,5 - 7) % об.

100

±25

А

44

Per-10

№ D5085840

Тетрахлорэти-лен C2CI4 (1,5)

10 - 500

50 - 500

500

±25

А

45

Acetone-100 № D5086829

Ацетон

CH3C0CH3

(83)

100 - 10000

2500 - 10000

600

±25

А

46

C02-0.5%

№ D5086844

Диоксид углерода СО2 (-)

(0,5 - 10) % об.

(0,5 - 10) % об.

100

±25

В

47

Tri-5

№ D5085842

Трихлорэтилен

СзНСЬ

(2)

5 - 60

5 - 60

300

±25

А

20 - 250

50 - 250

100

±25

48

C02-1%

№ D5085841

Диоксид углерода СО2 (-)

(1 - 20) % об.

(2 - 20) % об.

100

±25

В

49

Nitr-2

№ D5085844

Сумма оксидов азота2) N0, N02 (1)

2 - 70

5 - 70

1000

±25

А

5 - 140

10 - 140

500

±25

50

C02-100 № D5086814

Диоксид углерода СО2 (-)

100 - 3000

300 - 3000

500

±25

В

51

Aromatic Hydrocarbons № D5086811

6

H6

6

) C

т

Ч

о

з) н ,5 е 1, Б (1

5 - 300

50 - 300

1000

±25

А

52

Gasoline Test-BNZ4) № D5085807

Бензин (по гексану C6H14) (84)

100 (а)

100

200

±25

А

2000 (b)

2000

200

53

Halogenated

Hydrocarbons-

a4)

№ D5085771

Трихлорэти-

лен3)

С2На3

(2)

50

50

200

±25

А

150

150

200

54

Alcohols-A4) № D5085773

Метанол3)

Ш3ОН

(3,8)

200

200

500

±25

А

1000

1000

500

55

Benzin-A4)

№ D5085769

Бензин (по гексану C6Hi4) (84)

100

100

200

±25

А

1000

1000

200

56

H2S-A4)

№ D5085764

Сероводород

Н2S

(7)

10

10

200

±25

А

50

50

200

57

S02-A4)

№ D5085763

Диоксид серы S02 (3,8)

2

2

200

±25

А

10

10

200

58

HCl-A4)

№ D5085762

Хлористый водород HQ (3,3)

5

5

200

±25

А

25

25

200

59

Phosgene-A4) № D5085761

Фосген СООг (0,12)

0,1

0,1

500

±25

А

60

Nitr-A4)

№ D5085760

Сумма оксидов азота2) N0, N02 (1)

5

5

200

±25

А

25

25

200

61

CO2-A4)

№ D5085758

Диоксид углерода CO2 (-)

0,5 % об.

0,5 % об.

200

±25

В

2,5 % об.

2,5 % об.

200

62

Natural Gas № D5086846

Метан5) СН4

0,5 % об.

0,5 % об.

500

-

-

63

Gasolin-30 № D5085898

Бензин (по гексану C6Hi4)

30 - 400

30 - 400

1000

±35

В

300 - 6000

1000 - 6000

100

±25

64

Triethylamine-5 № D5086816

Триэтиламин

(2,4)

5 - 30

5 - 30

100

±35

А

65

Hydrazine-0,1 № D5086861

Гидразин

(0,08)

0,1 - 3

0,5 - 3

500

±25

А

0,5 - 10

1 - 10

200

±25

66

Methanol-100 № D5094818

Метанол

(11,3)

100 - 2500

500 - 2500

1000

±25

А

67

Nitr-50 № D5085809

Сумма оксидов азота NO,

NO22)

(1)

50 - 3000

100 - 3000

100

±25

A

68

NH3-0,1%

D5085815

Аммиак N^ (28)

(0,1 - 1,6) % об.

(0,1 - 1,6) % об.

1000

±25

A

(0,5 - 10) % об.

(1 - 10) % об.

200

±25

69

С6Н6-5 № D5085816

Бензол С6Н6

(1,5)

5 - 100

10 - 100

1000

±25

А

70

SO2-100 № D5085825

Диоксид серы SO2 (3,8)

100 - 500

100 - 500

500

±25

A

500 - 4000

500 - 4000

100

±25

71

NO2-2

№ D5085867

Диоксид азота NO2 (1)

2 - 70

20 - 70

1000

±25

А

5 - 140

10 - 140

500

±25

72

H2S-0,1 № 10023818

Сероводород

Н^

(2,1)6)

0,1 - 6

0,5 - 6

1000

±25

К

73

Cl2-50

№ D5086855

р ло l2 X О

5 - 500

5 - 500

100

±25

А

74

С6Н6-0,25 № D5086852

Бензол С6Н6

(1,5)

0,25 - 5

0,5 - 5

1500

±25

K

0,5 - 10

2,5 - 10

1000

±25

А

75

H2O [r.h.%]

D5086849

Относительная

влажность

(10 - 100)% отн.

(10 - 100)% отн.

700

±15

В

76

CO-3000 № D5086839

Оксид

углерода СО (17)

3000 - 70000

5000 - 70000

100

±25

A

77

H2S - 0,4% D5086857

Сероводород

H2S

(7)

(0,1 - 4) % об.

(0,5 - 4) % об.

100

±15

A

78

HCl-50 № D5086858

Хлористый водород HO (3,3)

50 - 500

50 - 500

800

±15

А

500 - 5000

500 - 5000

100

±25

79

NH3-100

D5086859

Аммиак N^ (28)

100 - 2000

100 - 2000

100

±25

A

80

NH3-A4)

D5085755

Аммиак NН3 (28)

50

50

200

±25

A

250

250

200

±25

A

81

hcn-a4)

D5085756

Синильная кислота HCN (0,27)

10

10

200

±25

A

50

50

200

±25

A

82

Cl2-A4)

Хлор Cl2

0,5

0,5

200

±25

A

D5085757

(0,34)

2,5

2,5

200

±25

A

83

co-a4)

D5085759

Оксид

углерода CO (17)

30

30

200

±25

A

150

150

200

±25

A

84

Per-5

№ D5085865

Тетрахлорэти-лен C2CI4 (1,5)

5 - 200

10 - 200

1000

±25

А

10 - 500

50 - 500

500

±25

85

Aromatic

Hydrocarbons-

a4)

D5085770

со

О

3)

Ч

о

у) л5 о 1,

Т (1

50

50

200

±25

A

500

500

200

±25

A

Примечания:

1)    В графе «Назначение» указаны: К - контроль ПДК воздуха рабочей зоны; А - контроль при аварийных ситуациях; В - определение компонента в воздухе рабочей зоны (при отсутствии ПДК).

2)    в пересчете на NO2.

3)    Применяется при условии наличия в контролируемой среде только одного определяемого компонента.

4)    Указанные индикаторные трубки имеют две отметки (п. 59, 62 — одну отметку), которым приписаны номинальные значения объемной доли компонента (в ppm или в % об. доли). Для дополнительной (третей) отметки шкалы погрешность не нормирована.

5)    При отсутствии этана, пропана и окиси углерода.

6)    ПДК H2S в смеси с углеводородами С1-С5.

* ПДК - предельно-допустимая концентрация компонента по ГОСТ 12.1.005-88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны».

Пересчет значений объемной доли Х в ppm (млн-1) в массовую концентрацию С в мг/м3, проводят по формуле:

С = Х-M/Vm

Где С - массовая концентрация компонента, мг/м3,

М - молярная масса компонента, г/моль,

Vm - молярный объем воздуха, равный 24,06 дм3/моль (при условиях 20 оС и 101,3 кПа по ГОСТ 12.1.005-88).

п/п

Исполнение

индикаторной

трубки

Определяе

мый

компонент

Диапазон

показаний,

PPm

Диапазон

измерений,

PPm

Объем пропускаемой пробы, см3

Пределы

допускаемой

основной

относительной

погрешности,

%

1

СО-НР № 5085-847

Оксид

углерода СО

5 - 70

10 - 70

1500

±25

2

СО2-НР № 5085-848

Диоксид углерода СО2

100 - 2000

100 - 2000

1500

±25

3

Nitr-НР № 5086-850

Сумма оксидов азота NOХ

0,2 - 2,5

0,5 - 2,5

3000

±25

0,5 - 6

1 - 6

1500

±25

4

^О-НР № 5085-849

Водяные пары H2O

(5 - 70) мг/м3

(10 - 70) мг/м3

10000

±25

(20-160) мг/м3

(20-160) мг/м3

5000

±25

5

H2O-OT № 5085-851

Водяные пары H2O

10 - 80

10 - 80

10000

±25

30 - 200

30 - 200

5000

±25

6

^О-МР № 5086-851

Водяные пары H2O

(100 - 1000) мг/м3

(100 - 1000) мг/м3

3000

±25

7

Oil-Synth.-НР № 10040887

Пары масла

индикация превышения пороговых значений 0,1 мг/м3 0,3 мг/м3 0,5 мг/м3 1,0 мг/м3

50000- 300000 16000 - 166000 10000 - 100000 6000 - 50000

-

2)    Дополнительные погрешности:

2.1)    Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси: не более 1,5, в долях от пределов допускаемой основной относительной погрешности.

2.2)    Пределы допускаемой дополнительной погрешности от влияния изменения температуры анализируемой среды на каждые 10 оС от номинального значения температуры 20 оС в рабочих условиях эксплуатации: не более 0,5, в долях от пределов допускаемой основной относительной погрешности.

3)    Метрологические характеристики каналов измерений объема и расхода:

3.1.)    для аспираторов в составе газоанализаторов Gas-Tester, Gas-Tester II H и Toximeter II:

Номинальный объем прокачиваемой пробы газа за один ход аспиратора, см3:    100

Пределы допускаемой основной относительной погрешности аспираторов, %:    ± 5

3.2.)    для газоанализаторов AirTester HP/MP

Номинальные значения задаваемых расходов, дм /мин    0,3; 1,0; 2,0

Пределы допускаемой основной относительной погрешности , %:    ± 5

4)    Время прокачивания пробы за один ход аспиратора и условия эксплуатации газоанализаторов Gas-Tester/Gas-Tester II H и Toximeter II определяются характеристиками индикаторных трубок, входящих в состав газоанализаторов, и приведены в таблице 4.

всего листов 16

Таблица 4. Время прокачивания пробы через индикаторную трубку за один ход аспиратора и условия эксплуатации газоанализаторов Gas-Tester/Gas-Tester II H и Toximeter II.

Тип индикаторной

Время прокачивания

Условия эксплуатации

п/

трубки

пробы за один ход

Температура

Влажность

п

аспиратора, с

окружающего

о/~'

воздуха, С

окружающего воздуха

1

2

3

4

5

1

Acrylonitrile-0,5

20 - 30

0 - 40

(2 - 15) г/м3

2

КН3-2

15 - 30

10 - 30

(20 - 80) %

3

ЫНэ-20

15 - 30

10 - 30

(20 - 80) %

4

С6Н6-1

50 - 70

0 - 40

(0 - 90) %

5

VC-1

25 - 35

5 - 35

(10 - 90) %

6

Hexane-20

20 - 30

0 - 40

(0 - 90) %

7

N02-0,5

20 - 30

5 - 35

(10 - 90) %

8

Cl028-0,05

25 - 35

5 - 30

(0 - 80) %

9

С02-0,1%

5 мин

0 - 40

(10 - 90) %

10

МЕК-50

40 - 50

0 - 40

(0 - 90) %

11

0zone-0,05

40 - 50

0 - 40

(20 - 80) %

12

C0-5

20 - 30

0 - 40

(0 - 90) %

13

СО-10

20 - 30

-10 - 50

(0 - 90) %

14

Propane-200

20 - 30

0 - 40

(0 - 90) %

15

S02-1

25 - 35

10 - 30

(10 - 90) %

16

S02-5

25 - 35

10 - 30

(10 - 90) %

17

H2S-1

20 - 30

0 - 50

(10 - 90) %

18

Nitr-0,5

20 - 30

5 - 35

(10 - 90) %

19

Styrene-10

10 - 20

10 - 30

(10 - 80) %

20

ТНТ-1

40 - 50

0 - 35

(0 - 90) %

21

Tol-5

40 - 50

0 - 40

(0 - 90) %

22

Trichloroethane-5

20 - 30

10 - 30

(0 - 90) %

23

Acetic Acid-1

20 - 30

5 - 30

(10 - 80) %

24

HCl-1

20 - 30

10 - 35

(20 - 80) %

25

CL2-0,2

20 - 30

0 - 40

(10 - 80) %

26

Phenol-1

15 - 35

0 - 40

(1 - 18) г/м3

27

PH3-0,05

25 - 35

0 - 40

(10 - 90) %

28

Formaldehyde-0,1

20 - 30

5 - 35

(0 - 90) %

29

Phosgene-0,1

20 - 30

5 - 35

(0 - 20) г/м3

30

HF-1

40 - 50

5 - 35

(20 - 80) %

31

Ethanol-100

15 - 25

0 - 40

(10 - 90) %

32

Ethyl Mercaptan-0,5

25 - 35

5 - 40

(10 - 90) %

33

Ethylene-50

20 - 30

0 - 40

(0 - 90) %

34

Nitr-10

20 - 30

10 - 30

(10 - 80)%

35

C0-10 (vol. %)

20 - 30

-10 - 50

(0 - 90)%

36

C0-0.1%

20 - 30

0 - 40

(0 - 90)%

37

HCN-2

20 - 30

0 - 40

(0 - 90)%

38

H2S-100

20 - 30

0 - 50

(0 - 90)%

39

PH3-0.1

20 - 30

0 - 40

(0 - 90)%

40

CS2-2

20 - 30

0 - 40

(0 - 90)%

41

C0-0.5%

20 - 30

0 - 40

(0 - 90)%

42

Per-10

30 - 40

0 - 40

(0 - 90)%

43

Acetone-100

25 - 35

0 - 40

(0 - 90)%

п/

п

Тип индикаторной трубки

Время прокачивания пробы за один ход аспиратора, с

Условия эксплуатации

Температура

окружающего

о/~'

воздуха, С

Влажность окружающего воздуха

1

2

3

4

5

44

CO2-0.5%

30 - 40

0 - 50

(0 - 100)%

45

Tri-5

25 - 35

5 - 35

(10 - 90)%

46

CO2-1%

20 - 30

-20 - 50

(10 - 90)%

47

Nitr-2

20 - 30

10 - 30

(10 - 80)%

48

CO2-100

30 - 40

0 - 40

(10 - 90)%

49

Aromatic Hydrocarbons

10 - 20

5 - 40

(0 - 80)%

50

Acrolein-0.1

20 - 30

10 - 40

(10 - 80)%

51

Ethilacetate-200

15 - 35

5 - 40

(0 - 20)%

52

Gasoline Test BNZ

20 - 30

0 - 40

(0 - 90)%

53

Halogenated

Hydrocarbos-A

25 - 35

5 - 35

(10 - 90)%

54

Alcohols-A

15 - 25

0 - 30

(10 - 90)%

55

Gazoline-A

20 - 30

0 - 40

(0 - 90)%

56

H2S-A

20 - 30

0 - 50

(10 - 90)%

57

SO2-A

25 - 35

10 - 30

(10 - 90)%

58

HCl-A

20 - 30

10 - 35

(20 - 80)%

59

Phosgene-A

20 - 30

5 - 35

(0 - 90)%

60

Nitr-A

20 - 30

5 - 35

(10 - 90)%

61

CO2-A

20 - 30

0 - 40

(10 - 90)%

62

NaturalGas № 5086-846

20

0 - 40

(0 - 90)%

63

Gasolin-30 № 5085-898

20 - 30

10 - 30

(0 - 90)%

64

Triethylamin-5 № 5086-816

20 - 30

10 - 30

(0 - 5) г/м3

65

Hydrazin-0,1 № 5086-861

50 - 70

5 - 40

(0 - 20) г/м3

66

Methanol-100 № 5094818

15 - 25

0 - 40

(0 - 90)%

67

Nitr-50

20 - 30

10 - 30

(10 - 80)%

68

NH3-0.1%

20 - 30

10 - 30

(10 - 90)%

69

С6Н6-5

40 - 50

0 - 40

(0 -15) г/м3

70

SO2-100

20 - 30

0 - 40

(10 - 90)%

71

NO2-2

20 - 25

10 - 30

(10 - 80)%

72

H2S-0,1

20 - 30

0 - 50

(10 - 90)%

73

CL2-50

20 - 30

0 - 40

(0 - 90)%

74

С6Н6-0,25

50 - 80

5 - 40

(0 - 60)%

75

H2O [r.h.%]

20 - 30

14 - 31

(10-100)%

76

С0-3000

20 - 30

0 - 40

(0 - 90)%

77

H2S-0,4%

20 - 30

0 - 50

(0 - 90)%

78

HCl-1

20 - 30

10 - 35

(20 - 80)%

79

NH3-100

10 - 30

10 - 30

(20 - 80)%

80

N^-A

30 - 40

10 - 30

(20 - 80)%

81

НCN-A

20 - 30

0 - 40

(10 - 90)%

82

CL2-A

20 - 30

0 - 40

(10 - 80)%

83

CO-A

20 - 30

0 - 40

(0 - 90)%

п/

п

Тип индикаторной трубки

Время прокачивания пробы за один ход аспиратора, с

Условия эксплуатации

Температура

окружающего

о/~'

воздуха, С

Влажность окружающего воздуха

1

2

3

4

5

84

Per-10

30 - 40

0 - 40

(0 - 90)%

85

Aromatic

Hydrocarbons-A

30 - 50

0 - 40

(0 - 90)%

5) Время пропускания пробы и условия эксплуатации газоанализаторов AirTester HP/MP определяются характеристиками индикаторных трубок, входящих в состав газоанализаторов, и приведены в таблице 5.

Таблица 5. Время пропускания пробы и условия эксплуатации газоанализаторов AirTester HP/MP

п/

п

Тип индикаторной трубки

Время пропускания пробы, мин

Условия эксплуатации

Температура окру-

О/'Ч

жающего воздуха, С

Влажность окружающего воздуха

1

СО-НР

5

0 - 40

(0 - 90)%

2

СО2-НР

5

10 - 30

(0 - 8) г/м3

3

Nitr-НР

5

5 - 35

(0 - 90)%

4

H20-OT

10 или 5

0 - 35

-

5

^0-НР

10 или 5

0 - 35

-

6

^0-МР

3

5 - 35

-

7

0il-Synth .-НР

0,1 мг/м3 0,3 мг/м3 0,5 мг/м3 1,0 мг/м3

от 25 до 150 от 8 до 83 от 5 до 50 от 3 до 25

10 - 30

(0 - 0,5) г/м3

6)    Результаты измерений, полученные с помощью газоанализаторов Gas-Tester, Gas-Tester II H и Toximeter II, подлежат корректировке путем введения поправки на атмосферное давление в момент проведения измерений.

7)    Максимальное давление анализируемой пробы, кПа:

Airtester ОТ: 300;

Airtester МP: 10.

8)    Время непрерывной работы Toximeter II без подзарядки аккумулятора, ч: не менее 8.

9)    Время зарядки аккумулятора Toximeter II при разрядке 90 %, ч:    не более 3,5.

10)    Степень защиты Toximeter II от внешних воздействий: IP 54.

11)    Маркировка взрывозащиты Toximeter II: 0ExiaIICT4 X / P0 ExiaI X.

12)    Габаритные размеры и масса газоанализаторов приведены в таблице 6.

Таблица 6.

Модификация

газоанализатора

Г абаритные размеры, мм, не более

Масса, г, не более

длина

высота

ширина

диаметр

Gas-Tester

150

-

-

70

120

Gas-Tester II H

210

-

-

75

380

Toximeter II

194

72

33

-

580

Airtester НР (с чемоданчиком)

170

250

330

-

4450

Airtester МР (с чемоданчиком)

170

250

330

-

3150

Лист № 14 всего листов 16

13)    Габаритные размеры индикаторных трубок, входящих в состав газоанализаторов, мм:

-    длина:

-    диаметр:

14)    Масса индикаторных трубок (упаковка 10 шт.), г:    от 80 до 110.

15)    Полный срок службы газоанализаторов:    не менее 10 лет.

16)    Средний срок сохраняемости.

16.1)    для всех индикаторных трубок (кроме указанных в п.п. 16.2) и 16.3):    2 года;

16.2)    для индикаторных трубок С6Н6 - 0,25 и Natural Gas:    1 год;

16.3)    для индикаторных трубок С6Н6-5, СО-10 (ppm), СО-10 (% об.), ^S-1, ^S-100, Tol-5, РНэ-0,1, 3 года.

17)    Средняя наработка на отказ, не менее: 5500 ч (при доверительной вероятности Р=0,95).

18)    Условия хранения и транспортирования индикаторных трубок:

-    температура окружающей среды: не более 25 оС

-    защита от света.

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации типографским способом, на лицевую панель прокачивающего устройства газоанализатора и на этикетку на коробке с ИТ в виде наклейки.

Комплектность

Комплектность поставки газоанализаторов колористических Gas-Tester/Gas-Tester II H/Toximeter II/Airtester HP/MP приведена в таблицах 7 - 10.

Таблица 7. Комплектность поставки газоанализаторов Gas-Tester

п/п

Наименование

Кол-во

1

Г азоанализатор GAS-TESTER

1 шт.

2

Футляр пластиковый

1 шт.1)

3

Футляр кожаный

1 шт.1)

4

Пробоотборный шланг (4 м или 15 м), включая держатель для индикаторной трубки

1 шт.1)

5

Чемодан с индикаторными трубками и принадлежностями

1 1) 1 шт. 7

6

Комплект трубок индикаторных из перечисленных в таблице 1

1 компл. 2)

7

Руководство по эксплуатации

1 экз.

8

Методика поверки № МП-242-1325-2011 г.

1 экз.

10

Руководство по использованию индикаторной трубки

1 экз.

Таблица 8. Комплектность поставки газоанализаторов Gas-Tester II H

п/п

Наименование

Кол-во

1

Г азоанализатор GAS-TESTER II H

1 шт.

2

Футляр пластиковый

1 шт.1)

3

Футляр кожаный

1 шт.1)

4

Пробоотборный шланг (4 м или 15 м), включая держатель для индикаторной трубки

1 1) 1 шт. 7

5

Комплект трубок индикаторных из перечисленных в таблице 1

1 компл. 2)

6

Руководство по эксплуатации

1 экз.

7

Методика поверки № МП-242-1325-2011 г.

1 экз.

8

Руководство по использованию индикаторной трубки

1 экз.

п/п

Наименование

Кол-во

1

Г азоанализатор Toximeter II с NiCd аккумулятором

1 шт.

2

Футляр кожаный

1 шт.1)

3

Пробоотборный шланг 4 м, включая держатель для индикаторной трубки

1 шт.1)

4

Комплект трубок индикаторных из перечисленных в таблице 1

1 компл. 2)

5

Зарядное устройство

1 1) 1 шт. 7

6

Руководство по эксплуатации

1 экз.

7

Методика поверки № МП-242-1325-2011 г.

1 экз.

8

Руководство по использованию индикаторной трубки

1 экз.

Таблица 10. Комплектность поставки газоанализаторов Airtester НР/МР

п/п

Наименование

Кол-во

1

Г азоанализатор Airtester НР

1 шт.

2

Г азоанализатор Airtester МР

1 шт.

3

Комплект трубок индикаторных из перечисленных в таблице 2

1 компл. 2)

4

Руководство по эксплуатации

1 экз.

5

Методика поверки № МП-242-1325-2011 г.

1 экз.

6

Руководство по использованию индикаторной трубки

1 экз.

Примечания для таблиц 7 - 10:

1)    Поставляются по отдельному заказу.

2)    Номенклатура и количество индикаторных трубок, входящих в состав газоанализато-

ров, определяются Заказчиком.

Поверка

осуществляется по документу МП-242-1325-2011 «Газоанализаторы колористические Gas-Tester/Gas-Tester II H/Toximeter II/Airtester HP/MP. Методика поверки», утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" 15 мая 2012 г.

Основные средства поверки:

-    рабочий эталон 1-го разряда - генератор газовых смесей ГГС модификаций ГГС-Т или ГГС-К по ШДЕК.418319.009 ТУ ( № 45189-10 в Госреестре СИ РФ) в комплекте с источниками микропотоков (бензол, винилхлорид, метилэтилкетон, тетрагидротиофен, трихлорэтан, сероуглерод, гептил, фенол, уксусная кислота, акрилонетрил, акролеин, хлор, этилмеркаптан, формальдегид, фтористый водород, хлористый водород, трихлорэтилен, этилацетат, тетрахлорэти-лен, триэтиламин) по ИБЯЛ.418319.013 ТУ (№ 15075-06 в Госреестре СИ РФ), пределы допускаемой относительной погрешности ± (8 - 5) %;

-    рабочий эталон 1-го разряда - генератор газовых смесей ГГС модификаций ГГС-Р (или ГГС-К) по ШДЕК.418319.009 ТУ ( № 45189-10 в Госреестре СИ РФ) или генератор газовых смесей ГГС-03-03 по ШДЕК.418313.001 ТУ (№ 46598-11 в Госреестре РФ) в комплекте со стандартными образцами состава: газовые смеси (NH3/N2, МОг/^ H2S/N2, SO2/N2, CO2/N2, CO/N2, С3Н8^2, Сг^ОН/^, СгН/^, СН/N^ по ТУ 6-16-2956-92, пределы допускаемой относительной погрешности ± (7 - 5) %;

-    парофазные источники газовых смесей ПИГС (ацетон, гексан, метанол, стирол, толуол) по ТУ 4215-001-208106464-2010 (№ 44308-10 в Госреестре РФ), пределы допускаемой относительной погрешности ± (7 - 5) %;

-    рабочий эталон 1-го разряда - калибратор газовых смесей модели 146i фирмы Thermo Fisher Scientific (№ 46818-11 в Госреестре СИ РФ), диапазон воспроизведения объемной доли озона в приготавливаемой ПГС: (0,05 - 5,0) млн-1, пределы допускаемой относительной погрешности воспроизведения объемной доли озона в ПГС, %: ± 5;

-    установка газодинамическая УВТ-Ф (регистрационный № 60-А-89) для создания ПГС на основе фосфина, пределы допускаемой относительной погрешности ± 4 %;

Лист № 16 всего листов 16

-    газоаналитический комплекс «МОГАИ-6» ИРМБ.413426.001 РЭ (№ 19858-00 в Госрее-стре РФ) для получения ПГС на основе синильной кислоты, пределы допускаемой относительной погрешности ± 6 %;

-    генератор влажного газа ГВГ-902 по ЩДЕК.418313.900ТУ (№ 42811-09 в Госреестре

РФ);

-    установка газодинамическая ГДУ-34 гЯ.6433.00.00.000 (№ 20616-00 в Госреестре СИ РФ) для создания ПГС на основе фосгена, аэрозоля масел, пределы допускаемой относительной погрешности ±10 %;

-    секундомер СОПпр-2а-2-010 по ТУ 25-1894.003-90;

-    измеритель объема ИО-1М модификации ИО-1М (100), по РЮАЖ.407274.001 ТУ (№ 23806-09 в Госреестре СИ РФ);

-    расходомер-счетчик газа РГС-1 по ШДЕК 421322.001 ТУ (№ 20831-06 в Госреестре СИ

РФ);

-    поверочный нулевой газ (ПНГ) - воздух в баллонах под давлением по ТУ6-21-5-82.

Сведения о методах измерений

Методика измерений приведена в документе «Газоанализаторы колористические Gas-Tester/Gas-Tester II H/Toximeter II/Airtester HP/MP. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к газоанализаторам колористическим Gas-Tester/Gas-Tester II H/Toximeter II/Airtester HP/MP

1    ГОСТ Р 51712-2001 «Трубки индикаторные. Общие технические условия».

2    ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

3    Техническая документация фирмы «MSA AUER GmbH», Германия.

Рекомендации к применению

обеспечение безопасности условий и охраны труда, обеспечение безопасности при чрезвычайных ситуациях.

21417-12
Номер в ГРСИ РФ:
21417-12
Производитель / заявитель:
"MSA Auer GmbH", Германия
Год регистрации:
2012
Cрок действия реестра:
30.07.2017
Похожие СИ
86615-22
86615-22
2022
Общество с ограниченной ответственностью "Миракс" (ООО "Миракс"), Пермский край, г. Чайковский
Срок действия реестра: 29.08.2027
84381-22
84381-22
2022
Акционерное общество "Государственный научно-исследовательский химико-аналитический институт" (АО "ГосНИИхиманалит"), г. Санкт-Петербург
Срок действия реестра: 14.01.2027
84358-22
84358-22
2022
Общество с ограниченной ответственностью фирма "Медозон" (ООО фирма "Медозон"), г. Москва
Срок действия реестра: 18.01.2027
84442-22
84442-22
2022
Honeywell Analytics, Inc., США
84440-22
84440-22
2022
"ENOTEC GmbH", Германия
Срок действия реестра: 24.01.2027
84439-22
84439-22
2022
"ENOTEC GmbH", Германия
Срок действия реестра: 24.01.2027
84489-22
84489-22
2022
Компания "Picarro, Inc.", США
Срок действия реестра: 26.01.2027
84599-22
84599-22
2022
Акционерное общество "Электронстандарт-прибор" (АО "Электронстандарт-прибор"), г. Санкт-Петербург
Срок действия реестра: 18.02.2027
84679-22
84679-22
2022
"TELEDYNE OLDHAM SIMTRONICS SAS", Франция
Срок действия реестра: 22.02.2027
84673-22
84673-22
2022
Общество с ограниченной ответственностью "Миракс" (ООО "Миракс"), Пермский край, г. Чайковский
Срок действия реестра: 22.02.2027
