Хроматографы жидкостные Хромос ЖХ-301, 21433-14

Назначение

Хроматограф жидкостный «Хромос ЖХ-301» (далее - хроматограф) предназначен для качественного и количественного определения состава многокомпонентных растворов методами жидкостной хроматографии: нормально-фазовой, обращенно-фазовой, ионопарной, ионо-обменной, гель-проникающей с детектированием выходящих компонентов по их электропроводности, току окисления-восстановления, светопоглощению, люминесценции и показателю преломления.

Описание

Хроматограф состоит из следующих функциональных систем:

-    аналитическая- включает в себя насос, колонки, дозатор пробы, детекторы: кондуктометрический, электрохимический, спектрофотометрический, флюориметрический и рефрактометрический, выполняет функции дозирования пробы, разделения пробы на колонке и детектирования компонентов;

-    система обработки- включает в себя компьютер с принтером и компьютерную программу обработки хроматографических данных «Хромос», осуществляет вычисления высот и времен удерживания хроматографических пиков, выполняет расчет градуировочных коэффициентов и концентраций компонентов анализируемой смеси.

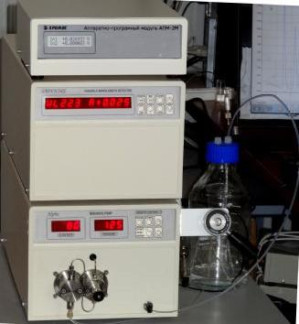

Фотографии аналитического блока и места пломбировки

Программное обеспечение

Для управления работой хроматографа, сбора и обработки хроматографических данных, ведения базы данных по хроматографическим анализам используется программное обеспечение «Хромос».

Идентификационные данные программного обеспечения:

Влияние программного обеспечения на метрологические характеристики отсутствует. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «С» в соответствии с МИ 3286-2010.

Технические характеристики

Пределы детектирования детекторов не более:

Предел допускаемого значения относительного среднего квадратического отклонения (ОСКО) выходного сигнала ( концентрации и времени удерживания), %:    ±3

Предел допускаемого значения относительного изменения выходного сигнала от первоначального значения за 8 ч непрерывной работы, %:    ±6

Питание хроматографа:

+22

напряжение переменного тока, В    (220 -22 )

частота переменного тока, Гц    (50±0,4)

Мощность, потребляемая хроматографом (без дополнительных устройств), кВ А, не более:

0,5

Габаритные размеры блоков без дополнительных устройств и упаковки (ширина, глубина, высота), мм, не более:

Насос    300х570х230

ЭХД, КД    300х250х150

СПФД    270х510х230

ФД    300х510х250

РД    300х470х210

Масса блоков хроматографа, кг, не более:

Насос    17

ЭХД, КД    7

СПФД    19

ФД    25

РД    20

Условия эксплуатации хроматографа:

-    температура окружающего воздуха, оС    от 10 до 35

-    относительная влажность окружающего воздуха, %    от 30 до 80

-    атмосферное давление, кПа    от 84 до 106 Время выхода на режим , ч, не более 1 Наработка на отказ с учетом технического обслуживания, регламентируемого руководством по эксплуатации (без дополнительных устройств), ч, не менее 3000

Средний срок службы, лет, не менее    8

Знак утверждения типа

наносится на заднюю панель хроматографа и на титульные листы эксплуатационной документации.

Комплектность

Комплектность жидкостного хроматографа «Хромос ЖХ-301» должна соответствовать таблице 1.

Таблица 1

Примечание:

Комплект поставки определяется заказом потребителя, исходя из аналитической задачи.

Поверка

осуществляется по методике поверки, приведенной в приложении 4 руководства по эксплуатации ХАС 2.320.002 РЭ, утвержденной ГЦИ СИ ФБУ «Нижегородский ЦСМ» 12.11.2013 г.

Основные средства поверки:

Фенол ГСО 7346-96 (фон-этанол, аттестованное значение 1мг/мл);

Хлорид-ион ГСО 8747-2006 (фон-вода, аттестованное значение 1мг/мл);

Спирт этиловый ректификованный по ГОСТ 18300-87 (массовая доля основного вещества 99,44 %)

Контрольные растворы:

«А» - 10 мг/л иона хлора в воде

«Б»-100 мкг/л фенола в воде

«В»-10 мг/л фенола в воде

«Г»- 1 мг/л фенол в ацетонитриле

«Д» - 10 % раствор этанола в воде

Контрольные растворы готовят объемным методом.

Допускается применять другие средства поверки, метрологические характеристики которых соответствуют указанным в настоящей методике поверки.

Сведения о методах измерений

Сведения о методике измерений приведены в Руководстве по эксплуатации ХАС 2.320.002 РЭ

Нормативные и технические документы, устанавливающие требования к хроматографу жидкостному «Хромос ЖХ-301»

1.    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

2.    Технические условия ТУ 4215-002-68706237-13

Рекомендации к применению

- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской федерации обязательным требованиям.
