| Номер в госреестре | 21469-12 |
| Наименование СИ | Твердомеры динамические малогабаритные |
| Обозначение типа СИ | ТДМ-2 |
| Изготовитель | ООО "НПК "ЛУЧ", г. Балашиха |
| Год регистрации | 2012 |
| Срок свидетельства | 03.11.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Твердомеры динамические малогабаритные ТДМ-2 (далее по тексту - твердомеры) предназначены для измерений твердости металлов и сплавов по шкале Роквелла HRC и шкалам Бринелля.
Твердомер состоит из электронного блока, подключаемого к нему преобразователя и зарядного устройства.

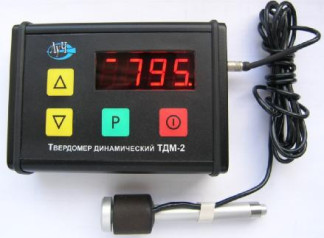

Электронный блок выполнен в жестком металлическом корпусе. На лицевой панели расположены многофункциональный светодиодный дисплей и маслобензостойкая пленочная клавиатура. Фотография твердомера представлена на рисунке 1. Конструкция твердомера предусматривает пломбирование электронного блока прибора от несанкционированного доступа. Места пломбирования указаны стрелками на рисунке 1.
Принцип действия твердомеров основан на измерении отношения скоростей индентора - ударного элемента преобразователя при его падении и отскоке от поверхности контролируемого изделия. По отношению скоростей вычисляется число твердости.
Автономный источник питания (аккумуляторная батарея) расположен внутри корпуса. На боковой поверхности корпуса имеется разъем для подключения преобразователя и зарядного устройства.
| Диапазоны измерений твердости | Пределы допускаемой абсолютной погрешности измерений твердости | |
| шкала | диапазон | |
| HRC | от 20 до 70 | ± 2 |
| НВ | от 90 до 450 | ± 15 |
Длительность одного цикла измерений твердости, с, не более.............................................5.
Время автоматического отключения
после проведения последнего измерения, не более, мин ...........................................3.
Рабочие условия эксплуатации:
температура окружающего воздуха, оС............................................ от минус 20 до 50.
относительная влажность воздуха, при 25 оС, % , не более......................................80.
атмосферное давление, кПа..................................................................... от 84 до 106,7.
Вероятность безотказной работы за 1000 ч, не менее ................................................0,97.
Средний срок службы, не менее, лет..................................................................................5.
Коэффициент технического использования, не менее..................................................0,96.
Напряжение питания, В...........................................................................................................5.
Время непрерывной работы, ч, не менее..............................................................................25.
Габаритные размеры:
электронного блока (длинахширинахвысота), мм, не более: .....................126 х85х35;
датчика (длинахдиаметр), мм, не более: .......................................................... 100 х23.
Масса электронного блока с датчиком, кг, не более...........................................................0,4.
Программное обеспечение (ПО) встроено в твердомер и осуществляет функции индикации и управления. Метрологически значимая часть ПО прошита во внутренней долговременной памяти твердомера и защищена кодом производителя.
Прямого доступа к ПО нет. Идентификационные признаки ПО приведены в таблице 1.
Таблица 1
| Наименование ПО | Идентифика цион-ное наименован ие ПО | Номер версии (идентификацион -ный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Встроенное ПО твердомеров динамических малогабаритных ТДМ-2 | ТДМ-2 ПО | 1.0 | bf0b87e14f0d6e7e011 7cc3e1b51 bfc1df02d7 25 | sha-10 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа наносится на на титульный лист руководства по эксплуатации ЛИВЕ.415119.014РЭ и паспорта ЛИВЕ.415119.014 ПС типографским способом, и на заднюю панель электронного блока твердомера в виде шильдика, содержащего также другую служебную информацию.
Комплект поставки твердомера приведён в
| № | Наименование | Количество | Поставка |
| 1 | Твердомер динамический малогабаритный ТДМ-2 (электронный блок) | 1 шт. | |
| 2 | Преобразователь | 1 шт. | |
| 3 | Толкатель | 1 шт. | |
| 4 | Зарядное устройство | 1 шт. | |
| 5 | Аккумуляторная батарея - встроенная | 1 шт. | |
| 6 | Аккумуляторная батарея - запасная* | 1 шт. | по заказу |
| 7 | Индентор с твердосплавным наконечником -запасной* | 1 шт. | по заказу |
| 8 | Твердомер динамический малогабаритный ТДМ-2. Паспорт ЛИВЕ.415119.014 ПС | 1 экз. | |
| 9 | Твердомер динамический малогабаритный ТДМ-2. Руководство по эксплуатации ЛИВЕ.415119.014 РЭ | 1 экз. | |
| 10 | Чехол для электронного блока* | 1 шт. | по заказу |
| 11 | Сумка для переноски* | 1 шт. | по заказу |
| 12 | Транспортная тара | 1 шт. |
* - поставка оговаривается дополнительно при оформлении заказа.
осуществляется в соответствии с разделом 4 «Методика поверки» Паспорта ЛИВЕ.415119.014 ПС, утвержденным ГЦИ СИ ФГУП «ВНИИФТРИ» 21.08.2012 г.
Основные средства поверки: комплекты образцовых мер твердости 2-ого разряда типа МТР и МТБ по ГОСТ 9031-75.
Руководство по эксплуатации «Твердомер динамический малогабаритный ТДМ-2. ЛИВЕ.415119.014 РЭ.».
Нормативные документы, устанавливающие требования к твердомерам динамическим малогабаритным ТДМ-2
ГОСТ 8.064-94. Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер Роквелла.
ГОСТ 8.062-85. Государственный специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля.
Твердомер динамический малогабаритный ТДМ-2. Технические условия ЛИВЕ.415119.014 ТУ.
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
