Комплексы измерительно-вычислительные Взлет, 21471-12

Для одно- и многоканальных измерительных преобразований и сбора измерительной информации, ее обработки, хранения, визуализации, оценки, передачи по каналам связи, применяются в энергетике, коммунальном хозяйстве, нефтегазовой, химической, пищевой и других отраслях промышленно-хозяйственного комплекса, в различных условиях эксплуатации, в том числе во взрывоопасных зонах, используются в составе информационно-измерительных систем, других комплексов, АСУ ТП и т.д.
Карточка СИ
Номер в госреестре 21471-12
Наименование СИ Комплексы измерительно-вычислительные
Обозначение типа СИ Взлет
Изготовитель АО "Взлет", г.С.-Петербург.
Год регистрации 2012
Срок свидетельства 01.02.2027
МПИ (интервал между поверками) 4 года
Описание типа скачать
Методика поверки скачать

Назначение

Комплексы измерительно-вычислительные «ВЗЛЕТ» (далее - комплексы) предназначены для одно- и многоканальных измерительных преобразований, сбора измерительной информации, ее обработки, хранения, визуализации и передачи по каналам связи.

Описание

Принцип действия комплексов основан на преобразовании поступающих на входы измерительных сигналов и измерительной информации в соответствующие им значения физических величин, а также вычислении на их основе значений контролируемых параметров.

Комплексы представляют собой микропроцессорные измерительно-вычислительные устройства блочно-модульного типа. Измерительные блоки (модули) комплексов выполняют измерительные преобразования сигналов, поступающих от первичных (промежуточных) измерительных преобразователей и/или устройств. Микропроцессорный модуль комплексов управляет измерительным процессом, выполняет расчеты, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти необходимых для работы комплексов параметров, результатов измерений и их вывод на устройства индикации. Комплексы обеспечивают связь через интерфейсы в стандартах RS232, RS485 (HART), USB, посредством дискретных команд, а также вывод информации в виде токовых и частотно-импульсных выходных сигналов.

Комплексы выпускаются в следующих исполнениях:

-    для приема и обработки измерительной информации от электромагнитных расходомеров: ИВК-101, ИВК-102, ИВК-103, ИВК-ППД, ИВК-ТЭР;

-    для приема и обработки измерительной информации от ультразвуковых расходомеров (уровнемеров): ИВК-516, ИВК-524, ИВК-544, ИВК-546.

Исполнения комплексов приведены в таблице 1.

Таблица 1

Исполнение

Тип подключаемых преобразователей расхода (уровня)

Количество входов

интерфейс

ных

частотно

импульсных

токовых

ИВК-101

ВЗЛЕТ ЭР, ВЗЛЕТ ТЭР, ВЗЛЕТ ППД, ВЭПС-СР, ВЭПС-ТИ, ПБ-2, ВСТ, ВМГ, ОСВИ, РУ-2, СВЭМ, ВРТК, РМ-5, ПРЭМ, ТЭМ, S^, SONOFLO, VA, ETHI, Cosmos WP, UFM

до 8

-

-

ИВК-102

-

до 2

1

ИВК-103

до 15

-

-

ИВК-ППД

1

-

-

ИВК-ТЭР

1

-

-

ИВК-516

ВЗЛЕТ МР, ВЗЛЕТ УР

до 4

-

-

ИВК-524

до 4

-

-

ИВК-544

до 2

-

-

ИВК-546

до 6

-

-

Программное обеспечение является частью комплексов. Операционная система программного обеспечения после включения питания проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных , а также циклическую проверку целостности конфигурационных данных.

Идентификационные данные программного обеспечения для различных исполнений комплексов приведены в таблице 2.

Таблица 2

Наименование

исполнения

Идентификационное

наименование

программного

обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм

вычисления

цифрового

идентификатора

программного

обеспечения

ИВК-101

ВЗЛЕТ ИВК

76.60.02.00

0х2В86

CRC16

ИВК-102

ВЗЛЕТ ИВК

82.01.91.11

0x3B0B

CRC16

ИВК-103

ВЗЛЕТ ИВК

76.62.01.01

0xD7D6

CRC16

ИВК-ППД

ВЗЛЕТ ИВК

76.64.00.01

0x7D34

CRC16

ИВК-ТЭР

ВЗЛЕТ ИВК

76.63.00.01

0xB36C

CRC16

ИВК-516

ВЗЛЕТ ИВК

53.10.00.12

0xC295

CRC16

ИВК-524

ВЗЛЕТ ИВК

53.11.00.00

0xDEAD

CRC16

ИВК-544

ВЗЛЕТ ИВК

53.10.01.01

0x8F18

CRC16

ИВК-546

ВЗЛЕТ ИВК

53.12.00.00

0x1F3E

CRC16

Программное обеспечение комплексов не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя.

Программное обеспечение не влияет на метрологические характеристики средства измерений.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений — уровень «С» в соответствии с МИ 3286-2010.

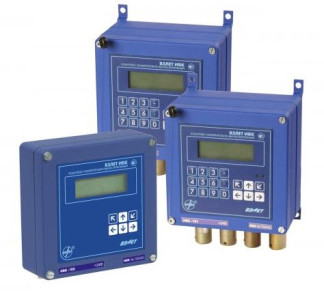

Общий вид комплексов приведен на рисунке 1.

Для защиты от несанкционированного доступа комплексы должны быть опломбированы в соответствии с рисунком 2

1

2

1    - пломбировочное отверстие;

2    - пломба.

Рисунок. 2 - Схема пломбировки комплексов измерительно-вычислительных «ВЗЛЕТ»

Технические характеристики

Основные технические характеристики комплексов приведены в таблице 3. Таблица 3

Наименование параметра

Значение параметра

Диапазон частот при измерении частотно-импульсных сигналов, Гц

от 0 до 3000

Диапазон измерения сигналов постоянного тока, мА

от 0 до 5, от 0 до 20 или от 4 до 20

Г абаритные размеры, мм, не более

250x165x90

Масса, кг, не более

3

Группа исполнения по ГОСТ Р 52931-2008:

климатические условия

B4

механические воздействия

F3

давление

Р2

Напряжение питания постоянного тока, В

от 18 до 25

Потребляемая мощность, Вт, не более

5

Средняя наработка на отказ, часов, не менее

75 000

Средний срок службы, лет, не менее

12

Пределы допускаемой относительной погрешности при преобразовании измерительного сигнала в виде частоты импульсной последовательности в значение расхода составляют ± 0,5 %.

Пределы допускаемой относительной погрешности при преобразовании измерительного сигнала в виде количества импульсов в значение объема составляют ± 0,05 %.

Пределы допускаемой относительной погрешности при преобразовании поступающего по RS-интерфейсу значения расхода в частоту на импульсно-частотном выходе комплекса составляют ± 0,5 %.

Пределы допускаемой приведенной погрешности при преобразовании поступающего по RS-интерфейсу значения расхода в значение постоянного тока на токовом выходе комплекса составляют:

Qr

51 =

%,

+

1

Qr

0,15 + 0,06

где 5i - предел допускаемой приведенной погрешности;

Qmax - значение расхода, соответствующее максимальному значению токового выходного сигнала, м3/ч;

Qп - преобразуемое значение расхода, м /ч.

Пределы допускаемой приведенной погрешности при преобразовании измерительного сигнала в виде сигнала постоянного тока в значение давления составляют:

^ -1

Р..

5 р =±

/-1

0,15 + 0,06

где 5Р - предел допускаемой приведенной погрешности;

РВ - верхний предел измерения давления, МПа;

РИ - измеренное значение давления, МПа.

При преобразованиях комплексами сигналов RS-интерфейсов в значение измеряемой величины погрешности не вносятся.

Пределы допускаемой относительной погрешности измерения времени наработки в различных режимах составляют ± 0,01 %.

Знак утверждения типа

наносится на лицевую панель комплекса методом шелкографии и вносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 4

Наименование и условные обозначения

Обозначение

Кол-во

1. Комплекс измерительно-вычислительный «ВЗЛЕТ»

В53.00-00.00

1

2. Источник электропитания

1

3. Комплект монтажных частей

1

4. Комплект эксплуатационной документации в составе:

1

- паспорт

В53.00-00.00 ПС

- руководство по эксплуатации

В53.00-00.00 РЭ

- инструкция по поверке

В53.00-00.00 И1

Поверка

осуществляется по документу «Инструкция. ГСИ. Комплексы измерительно-вычислительные «ВЗЛЕТ». Методика поверки» В53.00-00.00И1, утвержденному ГЦИ СИ ФГУП «ВНИИР» 19 декабря 2011 года.

Основное поверочное оборудование:

-    мегаомметр М4100/3, ГОСТ 8038-85, напряжение 500 В, кл.1,0;

-    частотомер электронно-счетный вычислительный Ч3-64 ДЛИ 2.721.066 ТУ, диапазон от 0 до 150 МГц, относительная погрешность ± 0,01 %;

-    магазин сопротивлений Р4831, 2.704.0001ТУ, диапазон показаний от 0,002 до 110000 Ом, класс точности 0,02/2х 10-6;

-    вольтметр В7-46 И22.710.004 ТУ, диапазон измерения напряжения от 100 нВ до 1000 В, предел допускаемой основной погрешности ± | 0,025 + 0,0025 Цк/U | %, где Цк, U -предел измерения и измеряемое значения напряжения соответственно;

-    комплекс поверочный «ВЗЛЕТ КПИ» В64.00-00.00 ТУ, частота следования импульсов от 0,5 до 3000 Гц, пределы допускаемой погрешности при измерении и формировании количества импульсов (частоты) не превышают:± 0,1 %, диапазон измерения постоянного тока от 0 до 25 мА, пределы допускаемой погрешности при измерении и формировании сигналов постоянного тока ±0,15%.

Допускается применение другого оборудования с метрологическими характеристиками, не уступающими характеристикам приведенных средств измерения.

Сведения о методах измерений

Сведения о методах измерения содержатся в документе «Комплексы измерительновычислительные «ВЗЛЕТ». Руководство по эксплуатации» В53.00-00.00РЭ.

Нормативные и технические документы, устанавливающие требования к комплексам измерительно-вычислительным «ВЗЛЕТ»

«Комплексы измерительно-вычислительные «ВЗЛЕТ». Технические условия» ТУ 4054053-44327050-2011 (В53.00-00.00 ТУ).

Рекомендации к применению

- измерения, предусмотренные законодательством Российской Федерации о техническом регулировании.
