Преобразователи измерительные многофункциональные ИСТОК-ТМ, 21548-15

Назначение

Преобразователи измерительные многофункциональные ИСТОК-ТМ следующих исполнений: ПИМ ИСТОК-ТМ, ПИМ ИСТОК-ТМз, ПИМ ИСТОК-ТМр предназначены для измерения электрических сигналов от датчиков потока (далее - ДП или расходомер), датчиков давления (далее - ДД), датчиков температуры (далее - ДТ).

Исполнение ПИМ ИСТОК-ТМз обеспечивает:

-    получение по интерфейсу RS-485 цифровых значений измеренных сигналов от удаленных ДП, ДД, ДТ, подключённых к ПИМ ИСТОК-ТМр;

-    получение по интерфейсу RS-485 цифровых значений именованных параметров измеряемой среды от ПИМ ИСТОК-ТМ и ПИМ ИСТОК-ТМз

Исполнения ПИМ ИСТОК-ТМ и ПИМ ИСТОК-ТМз обеспечивают:

-    преобразование измеренных значений электрических сигналов от ДП, ДД, ДТ и цифровых значений сигналов от удаленных ДП, ДД, ДТ в математические эквиваленты физических параметров измеряемой среды и их программную обработку;

-    вычисление тепловой энергии и количества теплоносителя (воды, пара), вычисление расхода природного и других газов (азот, аргон, аммиак, ацетилен, водород, двуокись углерода, кислород и др. - исполнение ПИМ ИСТОК-ТМз), приведенных к стандартным условиям, вычисление расхода электропроводящих жидкостей, пульп и суспензий на основе математических эквивалентов физических параметров измеряемых сред, а также обработку, регистрацию, накопление, хранение, отображение и передачу информации о параметрах измеряемой среды по интерфейсным линиям связи.

Описание

Исполнения ПИМ ИСТОК-ТМ представляют собой электронные устройства в герметичных пластмассовых корпусах, соответствующих классу защиты IP54 по ГОСТ 14254-96.

На лицевой панели исполнения ПИМ ИСТОК-ТМ размещены двух строчный ЖКИ-индикатор, 16-ти кнопочная клавиатура и элементы световой индикации: «Сеть», «Авария датчика» и «Нештатная ситуация».

На лицевой панели исполнения ПИМ ИСТОК-ТМз размещены графический ЖКИ-индикатор, 6-ти кнопочная клавиатура элементы световой индикации: «Сеть» и «Нештатная ситуация».

На лицевой панели исполнения ПИМ ИСТОК-ТМр размещены элементы световой индикации: «RS 485», «Сеть» и «Нештатная ситуация».

Исполнения ПИМ ИСТОК-ТМ и ПИМ ИСТОК-ТМз обеспечивают расчет физических параметров энергоносителей в соответствии с действующими техническими нормативными правовыми актами (далее ТНПА):

-    ГОСТ 30319.(0-3)-96 Газ природный. Измерение расхода и методы расчета физических свойств;

-    ГСССД МР 147-2008 Методика ГСССД. Расчет плотности, энтальпии, показателя адиабаты и коэффициента динамической вязкости воды и водяного пара при температурах

0.1000 °С и давлениях 0,0005.100 МПа на основании таблиц стандартных справочных данных ГСССД 187-99 и ГСССД 6-89;

-    ГОСТ 8.586.(1-5)-2005 Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств;

-    МИ 2667-2011 Рекомендация. Расход и количество жидкостей и газов. Методика выполнения измерений с помощью осредняющих трубок «ANNUBAR DIAMOND 11+»и «ANNUBAR 485»;

-    ГОСТ Р 8.740-2011 ГСИ. Методика измерений при помощи турбинных, ротационных и вихревых расходомеров и счетчиков

-    РД 34.09.102 Правила учета тепловой энергии и теплоносителя;

-    МИ 2412-97 Рекомендация. Водяные системы теплоснабжения. Уравнения измерения тепловой энергии и количества теплоносителя;

-    МИ 2451-98 Рекомендация. Паровые системы теплоснабжения. Уравнения измерения тепловой энергии и количества теплоносителя;

-    Государственная служба стандартных справочных данных (ГСССД 98-2000; ГСССД 6-89; ГСССД 18-31; ГСССД 18-81; ГСССД 91-85; ГСССД 94-86; ГСССД 96-86; ГСССД 110-87)

Исполнение ПИМ ИСТОК-ТМ3 дополнительно обеспечивает расчет физических параметров энергоносителей в соответствии с ТНПА:

-    ГСССД МР 112-2003 Методика ГСССД. Определение плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости сухого воздуха в диапазоне температур 200...400 К при давлениях до 20 МПа;

-    ГСССД МР 118-2003 Методика ГСССД. Расчет плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости умеренно-сжатых газовых смесей;

-    ГСССД МР 134-2007 Методика ГСССД. Расчет плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости азота, ацетилена, кислорода, диоксида углерода, аммиака, аргона и водорода в диапазоне температур 200 ... 425 К и давлений до 10 МПа.

Конструктивные и функциональные особенности исполнений ПИМ ИСТОК-ТМ

Программное обеспечение

Программное обеспечение (ПО) состоит из метрологически значимой части (МЗЧ) и метрологически незначимой части (МНЗЧ).

МЗЧ исполнений ПИМ ИСТОК-ТМ и ПИМ ИСТОК-ТМз выделена обособленно и размещена в специальном программном модуле, что делает её не доступной для проведения модификации без вскрытия прибора и применения специальных программных методов доступа.

МНЗЧ исполнений ПИМ ИСТОК-ТМ и ПИМ ИСТОК-ТМз может быть модифицирована путём вскрытия прибора или путём применения специальных методов программирования по внешнему интерфейсу связи RS232/RS485. При изменении МНЗЧ исполнений ПИМ ИСТОК-ТМ и ПИМ ИСТОК-ТМз по внешнему интерфейсу связи используется протокол шифрования AES со 128-ми битным ключом шифрования, что обеспечивает гарантированную защиту от несанкционированного доступа и изменения.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» согласно Р 50.2.077-2014.

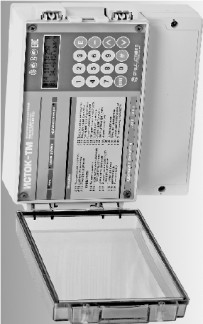

Фотографии общего вида

ИСТОК-ТМр    ИСТОК-ТМз

Схема мест пломбировки

2 - место для нанесения оттиска клейма поверителя

3 - места для пломбирования крышки клеммной колодки на месте установки 4 - место для нанесения клейма-наклейки поверителя ИСТОК-ТМ

1    - Место для нанесения оттиска клейма изготовителя

2    - Место для нанесения оттиска клейма поверителя

ИСТОК-ТМз

1 - Место для нанесения клейма-наклейки поверителя

2 - Место для пломбирования верхней крышки на месте установки

ИСТОК-ТМз

1    - Место для нанесения оттиска клейма изготовителя

2    - Место для нанесения оттиска клейма поверителя

3 - Место для нанесения клейма-наклейки поверителя

4 - Место для пломбирования крышки клеммной колодки на месте установки

ИСТОК-ТМр

Технические характеристики

1.Исполнение    ПИМ ИСТОК-ТМ обеспечивает подключение:

-12-ти датчиков, имеющих стандартные токовые выходные сигналы в диапазонах от

0 (4) до 20 мА;

-2-х датчиков, имеющих частотный выходной сигнал в диапазоне от 0 до 1000 Гц или импульсный выходной сигнал в диапазоне от 0 до 30 Гц,

-4-х ДТ по ГОСТ 6651- 2009 типа ТСМ (50М, 100М с а=0,00428°С-1) класс А, В или ТСП (50П, 100П с а=0,00391°С-1, Pt50, Pt100 с а=0,00385°С-1) класс АА, А, В по 4-х проводной схеме. Диапазоны измерения:

для ДТ типа ТСП с Ro = 100 Ом: от минус 100 °C до 250 °C или от 0°C до 350 °C; для ДТ типа ТСП с R0 = 50 Ом: от минус 100 °C до 400 °C или от 0°C до 500 °C; для ДТ типа ТСМ с R0 = 100 Ом: от минус 50 °C до 200 °C; для ДТ типа ТСП с R0 = 50 Ом: от минус 50 °C до 200 °C.

2.Исполнение    ПИМ ИСТОК-ТМз обеспечивает подключение:

-8-ти датчиков, имеющих стандартные токовые выходные сигналы в диапазонах от 0 (4) до 20 мА;

-2-х датчиков, имеющих частотный выходной сигнал в диапазоне от 0,1 до 3000 Гц или импульсный выходной сигнал в диапазоне от 0 до 30 Гц;

Лист № 9 Всего листов 12

-3-х ДТ по ГОСТ 6651- 2009 типа ТСМ (50М, 100М с а=0,00428°С-1) класс А, В или ТСП (50П, 100П с а=0,00391°С-1, Pt50, Pt100 с а=0,00385°С-1) класс АА, А, В по 4-х проводной схеме. Диапазон измерения омического сопротивления от 10 до 300 Ом;

-измерение и учет по 64 каналам учета, 16-ти измерительным трубопроводам и 8 узлам учета одновременно (прием цифровых значений измеренных сигналов от удаленных датчиков, подключенных к ведомым исполнениям ПИМ ИСТОК-ТМ, ИСТОК-ТМз, ИСТОК-ТМр или от удаленных интеллектуальных датчиков по интерфейсному каналу СОМ2 или СОМ3).

3.Исполнение    ПИМ ИСТОК-ТМр (базовая конфигурация) обеспечивает подключение:

-4-х датчиков, имеющих стандартные токовые выходные сигналы в диапазонах от 0 (4) до

20 мА;

-2-х датчиков, имеющих частотный выходной сигнал в диапазоне от 0,1 до 3000 Гц или импульсный выходной сигнал в диапазоне от 0 до 30 Гц,

-3-х ДТ по ГОСТ 6651- 2009 типа ТСМ (50М, 100М с а=0,00428°С-1) класс А, В или ТСП (50П, 100П с а=0,00391°С-1, Pt50, Pt100 с а=0,00385°С-1) класс АА, А, В или ТСН класса С - 50Н, 100Н а=0,00617 °С-1 по 4 -х проводной схеме. Диапазон измерения от 10 до 300 Ом.

4.Максимально    допускаемая основная приведенная погрешность измерения:

-входных сигналов силы тока в диапазоне от 0 до 20 мА (в процентах к нормирующему значению 20 мА) не более ± 0,05 % (все исполнения ПИМ ИСТОК-ТМ);

-входных сигналов омического сопротивления в диапазоне от 10 до 300 Ом (в процентах к нормирующему значению 290 Ом) не более ± 0,05 % (исполнения ПИМ ИСТОК-ТМз и ПИМ ИСТОК-ТМр);

-входных сигналов по в диапазоне от 0 до 1000 Гц (в процентах к нормирующему значению 1000 Гц) не более ± 0,05 % (исполнение ПИМ ИСТОК-ТМ);

-входных сигналов температуры (в процентах к нормирующему значению) не более ± 0,1 % (исполнение ПИМ ИСТОК-ТМ).

Нормирующие значения:

-для ДТ с Ro = 100 Ом - 350 °C;

-для ДТ с R0 = 50 Ом - 500 °C.

5.Максимально    допускаемая основная относительная погрешность измерения исполнений ПИМ ИСТОК-ТМз и ПИМ ИСТОК-ТМр:

входных сигналов в диапазоне от 0,1 до 3000 Гц не более ± 0,05 %;

входных число-импульсных сигналов, с частотой следования до 30 Гц, не более

± 0,04 %.

6.    Дополнительная погрешность всех исполнений ПИМ ИСТОК-ТМ при изменении температуры окружающего воздуха на каждые 10 °С не хуже 0,5 предела основной погрешности.

7.    Основная относительная погрешность для исполнений ПИМ ИСТОК-ТМ и ПИМ ИСТОК-ТМз вычисления тепловой энергии и количества теплоносителя, измерения расхода природного газа и других технических газов, электропроводящих жидкостей, пульп и суспензий не более ± 0,05 %.

8.Максимально    допускаемая относительная погрешность для исполнений ПИМ ИСТОК-ТМ и ПИМ ИСТОК-ТМз вычисления количества тепловой энергии в замкнутой системе не превышает значений, вычисленных по формуле:

Ес = (0,5 + 3/АТ), где АТ - разница температур в прямом и обратном трубопроводах.

Нижний предел разности температур АТмин = 3 оС.

9.    Максимально допускаемая основная абсолютная погрешность исполнений ПИМ ИСТОК-ТМ и ПИМ ИСТОК-ТМз измерения текущего времени не более ± 2 с/сут.

10.    Диапазон напряжения питания постоянного тока всех исполнений ПИМ ИСТОК-ТМ (24 ± 5) В.

11.    Электрическая мощность, потребляемая:

-исполнения ПИМ ИСТОК-ТМ и ПИМ ИСТОК-ТМз, не более 10 В» А;

-исполнение ПИМ ИСТОК-ТМр, не более 2 В-А.

12.    Рабочие условия применения всех исполнений ПИМ ИСТОК-ТМ:

-температура окружающего воздуха в диапазоне от 5 °С до 55 °С;

-относительная влажность до 80 % при температуре 35 °С;

-атмосферное давление от 84 до 106,7 кПа (630 - 800 мм рт.ст.).

13.    По степени защиты от проникновения воды, пыли и посторонних твердых предметов все исполнения ПИМ ИСТОК-ТМ относятся к группе IP54 по ГОСТ 14254-96.

14.По    способу защиты от поражения электрическим током все исполнения ПИМ ИСТОК-ТМ относятся к классу III по ГОСТ 12.2.091-2002.

15.    Габаритные размеры:

-исполнение ПИМ ИСТОК-ТМ, не более 245x240x125 мм;

-исполнение ПИМ ИСТОК-ТМз, не более 220x205x115 мм;

-исполнение ПИМ ИСТОК-ТМр, не более 195x175х95 мм.

16.    Масса:

-исполнение ПИМ ИСТОК-ТМ, не более 3 кг;

-исполнение ПИМ ИСТОК-ТМз, не более 1,3 кг;

-исполнение ПИМ ИСТОК-ТМр, не более 0,7 кг.

17.    Средний срок службы всех исполнений ПИМ ИСТОК-ТМ, не менее - 12 лет.

18.Средняя    наработка на отказ всех исполнений ПИМ ИСТОК-ТМ, не менее - 75000 ч.

Знак утверждения типа

наносится на лицевую панель изделий методом трафаретной печати и на титульные листы эксплуатационной документации типографским способом.

Комплектность

Поверка

осуществляется по документам МП.ВТ.011-2000 «Преобразователь измерительный многофункциональный ИСТОК-ТМ. Методика поверки», утвержденному РУП «Витебский ЦСМС» 10 октября 2001 г., МРБ МП.2418-2014 «Преобразователи измерительные многофункциональные ИСТОК-ТМз и ИСТОК-ТМр. Методика поверки», утвержденному РУП «Витебский ЦСМС» 26 июня 2014 г.

Сведения о методах измерений

изложены в руководстве по эксплуатации на соответствующее исполнение преобразователей измерительных многофункциональных ИСТОК-ТМ.

Нормативные и технические документы, устанавливающие требования к преобразователям измерительным многофункциональным ИСТОК-ТМ

1.    ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».

2.ГОСТ    12.2.091-2002 (МЭК 61010-1:1990) «Безопасность электрических контрольноизмерительных приборов и лабораторного оборудования. Часть 1. Общие требования».

3.ТУ    РБ 300047573.003-2000 Преобразователи измерительные многофункциональные ИС-ТОК-ТМ.

Рекомендации к применению
