| Номер в госреестре | 21548-20 |
| Наименование СИ | Преобразователи измерительные многофункциональные |
| Обозначение типа СИ | ИСТОК-ТМ |
| Изготовитель | ООО "НПЦ "Спецсистема", Беларусь, г.Витебск |
| Год регистрации | 2020 |
| Срок свидетельства | 29.03.2022 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные многофункциональные (ПИМ) ИСТОК-ТМ предназначены для измерения электрических сигналов от датчиков потока (далее - ДП или расходомеров), датчиков давления (далее - ДД), датчиков температуры (далее - ДТ), преобразования результатов измерений в значения физических параметров измеряемой среды, вычисление тепловой энергии и количества теплоносителя (воды, пара), вычисление расхода природного и других газов, приведенных к стандартным условиям, вычисление расхода электропроводящих жидкостей, а также обработку, регистрацию, накопление, хранение, отображение и передачу информации о параметрах измеряемой среды по интерфейсным линиям связи.
Принцип действия ПИМ ИСТОК-ТМ следующих исполнений - ПИМ ИСТОК-ТМ, ПИМ ИСТОК-ТМз, ПИМ ИСТОК-ТМр - состоит в измерении сигналов, поступающих от датчиков расхода, температуры, давления, разности давлений, их преобразовании в значения физических величин и вычислении расхода, количества среды и тепловой энергии.
Исполнение ИСТОК-ТМз дополнительно обеспечивает:
- получение по интерфейсу RS-485 цифровых значений измеренных сигналов от удаленных ДП, ДД, ДТ, подключенных к ПИМ ИСТОК-ТМр;
- получение по интерфейсу RS-485 цифровых значений именованных параметров измеряемой среды от ПИМ ИСТОК-ТМ и ПИМ ИСТОК-ТМз.
Исполнения ПИМ ИСТОК-ТМ и ПИМ ИСТОК-ТМз обеспечивают:
- преобразование измеренных значений электрических сигналов от ДП, ДД, ДТ и цифровых значений сигналов от удаленных ДП, ДД, ДТ в значения физических параметров измеряемой среды и их программную обработку;
- вычисление тепловой энергии и количества теплоносителя (воды, пара), вычисление расхода природного и других газов (азот, аргон, аммиак, ацетилен, водород, двуокись углерода, кислород и др. - исполнение ПИМ ИСТОК-ТМз), приведенных к стандартным условиям, вычисление расхода электропроводящих жидкостей на основе физических параметров измеряемых сред, а также обработку, регистрацию, накопление, хранение, отображение и передачу информации о параметрах измеряемой среды по интерфейсным линиям связи.
Все исполнения ПИМ ИСТОК-ТМ применяются в составе измерительных комплексов в узлах учета закрытых и открытых водяных и паровых систем теплоснабжения, в узлах учета систем газоснабжения, в узлах учета систем водопользования, водообработки, очистки промышленных, сточных и канализационных вод.
Исполнения ПИМ ИСТОК-ТМ представляют собой электронные устройства в герметичных пластмассовых корпусах, соответствующих классу защиты IP54 по ГОСТ 14254-96.
Общий вид ПИМ ИСТОК-ТМ представлен на рисунке 1.
б) ПИМ ИСТОК-ТМз в) ПИМ ИСТОК-ТМр

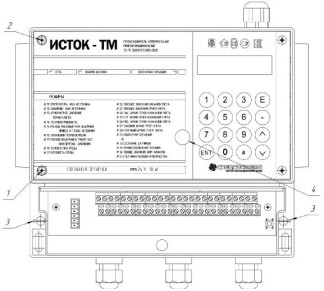

1 - Место для нанесения оттиска клейма изготовителя;
2 - Место для нанесения оттиска клейма поверителя;
3 - Места для пломбирования крышки клеммной колодки на месте установки;
4 - Место для нанесения клейма-наклейки поверителя.
Рисунок 2 - Схема мест пломбировки ПИМ ИСТОК-ТМ
1 - Место для нанесения оттиска клейма изготовителя;
2 - Место для нанесения оттиска клейма поверителя.
Рисунок 3 Схема мест пломбировки ПИМ ИСТОК-ТМз (Верхняя крышка поднята)
П1Ш ИГ.ТЛК гч.%
!д"ГТ I и ,
1 - Место для нанесения клейма-наклейки поверителя;
2 - Место для пломбирования верхней крышки на месте установки.
Рисунок 4 - Схема мест пломбировки ПИМ ИСТОК-ТМз
IJНМ IJtTOLi-'J'Mp
| шшт@ш | |||
| ~S} a hj ^1 wi i;« Е 1&ПС.'. КЗ feTOM". | |||
| TUB l!U*»IJIH!U | — fci1 | ■-J.J ыщккивее™ | ||
| ; | |||
ш
Щ)
Конструктивные и функциональные особенности исполнений ПИМ ИСТОК-ТМ приведены в таблице 1.
Таблица 1 - Конструктивные и функциональные особенности исполнений ПИМ ИСТОК-ТМ
| Исполнение | Обозначение КД | Отличительные особенности | |
| ПИМ ИСТОК-ТМ | АМСК.426485.290 | 12 измерительных каналов (ИК) силы постоянного тока; 4 ИК сигналов от ДТ; 2 ИК частотно-импульсных сигналов; 2-хстрочный ЖКИ индикатор, клавиатура - 16 кнопок; интерфейс обмена данными: ИРПС, RS-232, RS-485; измеряемая среда: теплоноситель (вода, пар); кислород, природный газ, сжатый воздух | |
| ПИМ ИСТОК-ТМз | АМСК.426485.390 | 8 ИК силы постоянного тока; 3 ИК омического сопротивления; 2 ИК частотно-импульсных сигналов; графический дисплей, клавиатура - 6 кнопок; интерфейс обмена данными: RS-232, RS-485; измеряемая среда: теплоноситель (вода, пар); природный и другие газы, электропроводящие жидкости | |
| ПИМ ИСТОК-ТМр | АМСК.426485.395 | 9 ИК Базовая конфигурация | 9 ИК Заказная конфигурация |
| 4 ИК силы постоянного тока; 3 ИК омического сопротивления; 2 ИК частотноимпульсных сигналов | i ИК силы постоянного тока; t ИК омического сопротивления; h ИК частотноимпульсных сигналов | ||
| интерфейс обмена данными - RS-485 | |||
| Примечание - в технической документации на ПИМ ИСТОК-ТМз и ПИМ ИСТОК-ТМр ИК имеют обозначение ИВх. | |||
Исполнения ПИМ ИСТОК-ТМ и ПИМ ИСТОК-ТМз обеспечивают расчет физических параметров энергоносителей в соответствии с действующими техническими нормативными правовыми актами (далее - ТНПА):
- ГОСТ 30319.(0-3)-2015 Газ природный. Измерение расхода и методы расчета физических свойств;
- ГСССД МР 147-2008 Методика ГСССД. Расчет плотности, энтальпии, показателя адиабаты и коэффициента динамической вязкости воды и водяного пара при температурах 0...1000 °С и давлениях 0,0005...100 МПа на основании таблиц стандартных справочных данных ГСССД 187-99 и ГСССД 6-89;
- ГОСТ 8.586.(1-5)-2005 Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств;
- МИ 2667-2011 Рекомендация. Расход и количество жидкостей и газов. Методика выполнения измерений с помощью осредняющих трубок «ANNUBAR DIAMOND II+» и «ANNUBAR 485»;
- ГОСТ Р 8.740-2011 ГСИ. Методика измерений при помощи турбинных, ротационных и вихревых расходомеров и счетчиков;
- РД 34.09.102 Правила учета тепловой энергии и теплоносителя;
- МИ 2412-97 Рекомендация. Водяные системы теплоснабжения. Уравнения измерения тепловой энергии и количества теплоносителя;
- МИ 2451-98 Рекомендация. Паровые системы теплоснабжения. Уравнения измерения тепловой энергии и количества теплоносителя;
- Государственная служба стандартных справочных данных (ГСССД 98-2000; ГСССД 6-89; ГСССД 91-85; ГСССД 195-2001; ГСССД 96-86; ГСССД 110-87).
Исполнение ПИМ ИСТОК-ТМз дополнительно обеспечивает расчет физических параметров энергоносителей в соответствии с ТНПА:
- ГСССД МР 112-2003 Методика ГСССД. Определение плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости сухого воздуха в диапазоне температур 200.. .400 К при давлениях до 20 МПа;
- ГСССД МР 118-2005. Методика ГСССД. Расчет плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости умеренно-сжатых газовых смесей;
- ГСССД МР 134-2007. Методика ГСССД. Расчет плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости азота, ацетилена, кислорода, диоксида углерода, аммиака, аргона и водорода в диапазоне температур 200.425 К и давлений до 10 МПа.
Программное обеспечение (ПО) состоит из метрологически значимой части (МЗЧ) и метрологически незначимой части (МНЗЧ).
МЗЧ исполнений ПИМ ИСТОК-ТМ и ПИМ ИСТОК-ТМз выделена обособленно и размещена в специальном программном модуле, что делает ее недоступной для проведения модификации без вскрытия прибора и применения специальных программных методов доступа.
МНЗЧ исполнений ПИМ ИСТОК-ТМ и ПИМ ИСТОК-ТМз может быть модифицирована путем вскрытия прибора или путем применения специальных методов программирования по внешнему интерфейсу связи RS232/RS485. При изменении МНЗЧ исполнений ПИМ ИСТОК-ТМ и ПИМ ИСТОК-ТМз по внешнему интерфейсу связи используется протокол шифрования AES со 128-битным ключом шифрования, что обеспечивает гарантированную защиту от несанкционированного доступа и изменения.
Таблица 1 - Идентификационные данные ПО МЗЧ
| Идентификационные данные (признаки) | Значение | |
| ПИМ ИСТОК-ТМ | ПИМ ИСТОК-ТМз | |
| Идентификационное наименование ПО | 19/05/16v1.5 | 16/01/17v2.03 |
| Номер версии (идентификационный номер ПО) | 1.5 | 2.03 |
| Цифровой идентификатор ПО | F7B5 | 23A4 |
| Алгоритм вычисления контрольной суммы исполняемого кода | CRC-16 | CRC-16 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - высокий согласно Р 50.2.077-2014 .
Таблица 3 - Метрологические характеристики
| Метрологическая характеристика | Значение |
| Исполнение ИСТОК-ТМ | |
| Диапазоны измерений | |
| 12 ИК силы постоянного тока, мА | от 0 (4) до 20 |
| 2 ИК частотно-импульсных сигналов | от 0 до 1000 Гц (частотн.) от 0 до 30 Гц (имп.) |
| 4 ИК сигналов от ДТ по ГОСТ 6651-2009 | |
| типа ТСМ (a=0,00428 °С-1) с R0=100 Ом, с R0= 50 Ом | от -50 °С до +200 °С |
| типа ТСП ( a=0,00391 °С-1, a=0,00385 °С-1) с Ro=100 Ом | от -100 °С до +250 °С или от 0 °С до 350 °С; |
| типа ТСП (a=0,00391 °С-1, a=0,00385 °С-1) с R0=50 Ом | от -100 °С до +400 °С или от 0 °С до 500 °С |
| Исполнение ИСТОК-ТМз | |
| 8 ИК силы постоянного тока, мА | от 0 (4) до 20 |
| 2 ИК частотно-импульсных сигналов | от 0,1 до 3000 Гц (част.) от 0 до 30 Гц (имп.) |
| 3 ИК омического сопротивления - сигналов от ДТ по ГОСТ 6651-2009: типа ТСМ (50М, 100М с a=0,00428 °С-1) ’ типа ТСП (50П, 100П с a=0,00391 °С-1, Pt50, Pt100 c a=0,00385 °С-1) | от 10 до 300 Ом |
| Исполнение ИСТОК-ТМз обеспечивает измерение и учет по 64 каналам учета, 16-ти измерительным трубопроводам и 8 узлам учета одновременно (прием цифровых значений измеренных сигналов от удаленных датчиков, подключенных к ведомым исполнениям ПИМ ИСТОК-ТМ, ИСТОК-ТМз, ИСТОК-ТМр или от удаленных микропроцессорных датчиков по интерфейсному каналу COM2 или COM3) | |
| Исполнение ИСТОК-ТМр (базовая конфигурация) | |
| 4 ИК силы постоянного тока, мА | от 0 (4) до 20 |
| 2 ИК частотно-импульсных сигналов | от 0,1 до 3000 Гц (част.) от 0 до 30 Гц (имп.) |
| 3 ИК омического сопротивления - сигналов от ДТ по ГОСТ 6651-2009: типа ТСМ (50М, 100М с a=0,00428 °С-1) типа ТСП (50П, 100П с a=0,00391 °С-1, Pt50, Pt100 c a=0,00385 °С-1) типа ТСН (50Н, 100Н с a=0,00617 °С-1) | от 10 до 300 Ом |
| Пределы допускаемой основной приведенной погрешности ИК силы постоянного тока в диапазоне от 0 до 20 мА, % нормирующего значения 20 мА | ±0,05 (все исполнения ПИМ ИСТОК-ТМ) |
| Пределы допускаемой основной приведенной погрешности ИК омического сопротивления в диапазоне от 10 до 300 Ом, % нормирующего значения 290 Ом | ±0,05 (исполнения ПИМ ИСТОК-ТМз и ПИМ ИСТОК-ТМр) |
| Пределы допускаемой основной приведенной погрешности ИК частотно-импульсных сигналов в диапазоне от 0 до 1000 Гц, % нормирующего значения 1000 Гц | ±0,05 (исполнение ПИМ ИСТОК-ТМ) |
Продолжение таблицы 3
| Метрологическая характеристика | Значение |
| Пределы допускаемой основной приведенной погрешности ИК сигналов от ДТ, % нормирующего значения Нормирующие значения: - для ДТ с Ro = 100 Ом - 350 °С; - для ДТ с R0 = 50 Ом - 500 °С. | ±0,1 (исполнение ПИМ ИСТОК-ТМ) |
| Пределы допускаемой основной относительной погрешности ИК частотно-импульсных сигналов, % - по частоте в диапазоне от 0,1 до 3000 Гц - по счету импульсов импульсных сигналов с частотой следования до 30 Гц | ±0,05 (исполнения ПИМ ИСТОК-ТМз и ПИМ ИСТОК-ТМр) ±0,04 (все исполнения ПИМ ИСТОК-ТМ) |
| Пределы допускаемой дополнительной погрешности ИК при изменении температуры окружающего воздуха на каждые 10 °С, не более | 0,5 предела основной погрешности (для всех исполнений ПИМ ИСТОК-ТМ) |
| Пределы допускаемой относительной погрешности вычислений тепловой энергии и количества теплоносителя, измерения расхода природного газа и других технических газов, электропроводящих жидкостей, % | ±0,05 (для исполнений ПИМ ИСТОК-ТМ и ПИМ ИСТОК-ТМз) |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии Ес в замкнутой системе (для исполнений ПИМ ИСТОК-ТМ и ПИМ ИСТОК-ТМз), % | Ес = (0,5 + 3/АТ), где АТ - разница температур в прямом и обратном трубопроводах. АТ = 3 °С ^А мин J ^ |
| Пределы допускаемой абсолютной погрешности измерений текущего времени, с/сут | ±2 (для исполнений ПИМ ИСТОК-ТМ и ПИМ ИСТОК-ТМз) |
Таблица 4 - Технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия применения: - температура окружающей среды, °С - температура нормальных условий применения, °С - относительная влажность при +35 °С, % - атмосферное давление, кПа | от +5 до +55 20±5 от 30 до 80 от 84 до 106,7 |
| Параметры электрического питания - напряжение постоянного тока, В- | 24±5 |
| Потребляемая мощность, Вт, не более - исполнений ПИМ ИСТОК-ТМ, ИСТОК-ТМз - исполнения ПИМ ИСТОК-ТМр | 10 2 |
Продолжение таблицы 4
| Наименование характеристики | Значение | ||
| Г абаритные размеры исполнений, мм, не более - высота - ширина - длина | ИСТОК- ТМ | ИСТОК- ТМз | ИСТОК- ТМр |
| 125 240 245 | 115 205 220 | 95 175 195 | |
| Масса, кг, не более | 3 | 1,3 | 0,7 |
| Степень защиты от проникновения воды, пыли и посторонних твердых предметов по ГОСТ 14254-96 | IP54 | ||
| Средний срок службы всех исполнений, лет, не менее | 12 | ||
| Средняя наработка на отказ всех исполнений, ч, не менее | 75000 | ||
По способу защиты от поражения электрическим током все исполнения ПИМ ИСТОК-ТМ соответствуют ГОСТ 12.2.091-2012.
наносится на лицевую панель изделий методом трафаретной печати и на титульные листы эксплуатационной документации типографским способом.
Таблица 5 - Комплектность ПИМ
| Наименование | Обозначение | Количество, шт. | Примечание |
| Паспорт | АМСК.426485.290 ПС | 1 | для исполнения ИСТОК-ТМ |
| АМСК.426485.390 ПС | 1 | для исполнения ИСТОК-ТМз | |
| АМСК.426485.395 ПС | 1 | для исполнения ИСТОК-ТМр | |
| Руководство по эксплуатации | АМСК.426485.290 РЭ | 1 | для исполнения ИСТОК-ТМ |
| АМСК.426485.390 РЭ | 1 | для исполнения ИСТОК-ТМз | |
| АМСК.426485.395 РЭ | 1 | для исполнения ИСТОК-ТМр | |
| Методика поверки | МП.ВТ.011-2000 | 1 | для исполнения ИСТОК-ТМ |
| МРБ МП.2418-2014 | 1 | для исполнений ИСТОК-ТМз и ИСТОК-ТМр | |
| Конвертер USB-RS485 | АМСК.468353.302 | по заказу |
Продолжение таблицы 5
| Наименование | Обозначение | Количеств о, шт. | Примечание |
| Упаковочная коробка | - | 1 | |
| Комплект ЗИП | - | 1 | |
| Примечания: 1 Допускается по заявке потребителя включать в комплект поставки ПИМ дополнительное оборудование и принадлежности. 2 Допускается объединение в одну брошюру методики поверки и руководства по эксплуатации. | |||
осуществляется по документам МП.ВТ.011-2000 «Преобразователи измерительные многофункциональные ИСТОК-ТМ. Методика поверки», утвержденному РУП «Витебский ЦСМС» 10 октября 2001 г., МРБ МП.2418-2014 «Преобразователи измерительные многофункциональные ИСТОК-ТМз и ИСТОК-ТМр. Методика поверки», утвержденному РУП «Витебский ЦСМС»» 26 июня 2014 г.
Основные средства поверки:
- вольтметр универсальный В7-73, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее регистр. №) 44776-19;
- генератор импульсов Г5-60, регистр. № 5463-76;
- калибратор - вольтметр универсальный В1-28, регистр. № 10759-86;
- частотомер электронно-счетный Ч3-63, регистр. № 9084-83;
- катушка электрического сопротивления измерительная Р331 100 Ом, регистр. № 1162-58;
- магазин сопротивлений Р4831, регистр. № 38510-08;
- источник питания постоянного тока Б5-47, регистр. № 5967-77.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус преобразователя в соответствии с рисунками 2-5.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 12.2.091-2012 (МЭК 61010-1:2001) Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования
ТУ РБ 300047573.003-2000 Преобразователи измерительные многофункциональные ИСТОК-ТМ. Технические условия
