Приемники-синхронизаторы VCH-311, 21611-13

Назначение

Приемники-синхронизаторы VCH-311 (далее - приемники) предназначены для формирования высокостабильных сигналов, корректируемых по эталонным сигналам времени и частоты, передаваемым навигационными космическими аппаратами (НКА) глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS, а также для измерений относительного отклонения частоты.

Описание

Конструктивно приемник выполнен в виде блока прямоугольной формы. На лицевой панели приемника имеются органы управления режимами работы (ЖК-дисплей и клавиатура), а также светодиоды индикации состояния приемника. На задней панели имеются следующие интерфейсы: разъем входных сигналов 5, 10 МГц и 2,048 МГц; разъемы выходных сигналов

1 Гц, 5 МГц, 10 МГц (50 Ом) и 2,048 МГц (75 Ом); разъем подключения антенного кабеля; разъемы выхода сигнала СТАТУС (Отказ); разъем для подключения питания от сети переменного тока 220 В.

Приемник состоит из: встроенного рубидиевого опорного генератора; блока устройства приема сигналов НКА ГН^ ГЛОНАСС/GPS; блока антенного с опорой и кабелем снижения; блока радиотехники (синхронизатор); блока питания.

Принцип работы приемников основан на непрерывном сравнении двух шкал времени, одна из которых формируется приемным устройством при обработке сигналов НКА ГН^ ГЛОНАСС/GPS, при этом приоритетным является прием сигналов ГНСС ГЛОНАСС. Другая шкала времени, в зависимости от режима работы приемника, формируется либо из сигнала частотой 10 МГц, воспроизводимого встроенным рубидиевым опорным генератором, либо из внешних синусоидальных сигналов 5 или 10 МГц или импульсного сигнала 2,048 МГц.

Приемник имеет два режима работы:«СТАНДАРТ» и «КАЛИБРАТОР».

В режиме «СТАНДАРТ» результаты сравнения шкал времени используются для корректировки частоты рубидиевого опорного генератора. Дополнительно предусмотрена возможность воспроизведения импульсного сигнала частотой 1 Гц, синхронизированного со шкалой времени ГНСС ГЛОНАСС/GPS.

В режиме «КАЛИБРАТОР» приемник выполняет измерение относительного отклонения между частотой внешнего синусоидального сигнала 5 или 10 МГц или импульсного сигнала 2,048 МГц и частотой 10 МГц, действительное значение которой определяется по эталонным сигналам времени и частоты, передаваемым НКА ГНСС ГЛОНАСС/GPS;

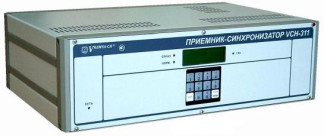

Внешний вид приемника и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

Рисунок 1 - Внешний вид приемника.

Программное обеспечение

Метрологически значимая часть программного обеспечения средства измерения представляет программные продукты "Приемник-синхронизатор VCH-311. Программа микроконтроллера CPU. Файл загрузки" Яи.ЯКУР.00059-01 и "Приемник-синхронизатор VCH-311. Программа микроконтроллера PIO. Файл загрузки" Яи.ЯКУР.00060-01. Идентификационные данные (признаки) метрологически значимой части программного обеспечения указаны в таблице 1.

Таблица 1

Метрологически значимая часть ПО не требует специальных средств защиты от изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Метрологические и технические характеристики приемников приведены в таблице 2. Таблица 2

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на лицевую панель приемника-синхронизатора VCH-311 в виде наклейки или любым технологическим способом, обеспечивающим четкое изображение знака, его стойкость к внешним воздействующим факторам, а также сохранность его изображения в течение всего установленного срока службы приемника.

Состав и комплектность средства измерений

Состав и комплектность поставки включает:

1.    Приемник-синхронизатор VCH-311

-    1 шт.

-    1 шт.

-    1 шт.

-    1 шт.

-    1 шт.

2.    Антенна приемная

3.    Кабель антенный соединительный

4.    Штатив

5.    Комплект эксплуатационной документации Поверка

осуществляется по документу МП синхронизаторы VCH-311 Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в 2012 г.

21611-13 «Инструкция. Приемники-

Основные средства поверки:

-    вольтметр переменного тока В3-63 (Рег № 10908-87)

(диапазон измерений напряжения от 10мкВ до 10 В, ПГ ±(0,1-0,5) %);

-    частотомер электронно-счетный CNT-90 (Рег № 41567-09)

(диапазон измеряемых частот от 0,001 Гц до 300 МГц, пределы допускаемой относительной погрешности по частоте внутреннего опорного генератора на межповерочном интервале ± 5 • 10-6);

-    компаратор частотный VCH-314 (Рег № 28469)

(номинальные значения частоты входных сигналов 5; 10; 100 МГц, вносимое среднее квадратическое относительное двухвыборочное отклонение частоты входных сигналов при ти = 1 с

8.010-14,    ти = 100 с 3,010-15);

-    стандарт частоты и времени водородный Ч1-76А (Рег № 23671-02)

(номинальное значение частоты выходных сигналов 1 Гц, 5 и 10 МГц, среднее квадратическое относительное двухвыборочное отклонение частоты выходного сигнала 5 МГц при ти = 10 с

5.010-13).

Сведения о методах измерений

ЯКУР.411145.005РЭ «Приемник-синхронизатор VCH-311 Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к приемникам-синхронизаторам VCH-311

ГОСТ 8.129-99. «ГСИ. Государственная поверочная схема для средств измерений времени и частоты».

ЯКУР.411145.005ТУ «Приемник-синхронизатор VCH-311 Технические условия».

Рекомендации к применению

В качестве стандарта частоты и времени и для измерения относительного отклонения по частоте синусоидальных сигналов 5, 10 МГц и импульсных сигналов 2,048 МГц при выполнении работ и оказании услуг по обеспечению единства измерений.
