| Номер в госреестре | 21884-13 |
| Наименование СИ | Мосты переменного тока высоковольтные автоматические |
| Обозначение типа СИ | СА7100-1, СА7100-2, СА7100-3 |
| Изготовитель | ООО "ОЛТЕСТ", Украина, г.Киев |
| Год регистрации | 2013 |
| Срок свидетельства | 10.10.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Мосты переменного тока высоковольтные автоматические СА7100-1, СА7100-2, СА7100-3 (далее - мосты) предназначены для измерения электрической емкости (далее - емкости), тангенса угла диэлектрических потерь (далее - tg5), электрического напряжения и частоты переменного тока, а исполнение СА7100-3 - также для измерения сопротивления постоянному току (далее - сопротивления).
Принцип действия мостов основан на использовании мостовой измерительной цепи с электромагнитным компаратором тока в сочетании с вариационным методом измерения. Процесс измерения автоматизирован. В конструкции мостов предусмотрены специальные меры для обеспечения работы в условиях повышенного уровня электромагнитных помех. Для обеспечения безопасности персонала для каждого исполнения мостов интерфейсная связь блока управления с измерительным блоком обеспечивается с помощью волоконнооптического кабеля.
Конструктивно мосты выполнены в виде блоков прямоугольной формы, на передней панели которых расположены разъемы для подключения кабелей.
Мосты выпускаются в трех исполнениях:
- исполнение 1 - условное обозначение СА7100-1 (без встроенного эталонного конденсатора);
- исполнение 2 - условное обозначение СА7100-2 (со встроенным эталонным конденсатором);
- исполнение 3 - условное обозначение СА7100-3 (со встроенным эталонным конденсатором и модулем мегаомметра).
Для увеличения диапазона измерения емкости мосты могут комплектоваться расширителем диапазона СА7150 (далее - расширителем), выполненным в виде блока прямоугольной формы, на передней панели которого расположены разъемы для подключения измерительных кабелей.
Мосты могут комплектоваться источником переменного напряжения (далее -ИПРН), с помощью которого может осуществляться питание измерительной цепи моста. ИПРН выполнен в виде блока прямоугольной формы, на верхней поверхности которого размещены высоковольтные кабели для подключения его к мосту.

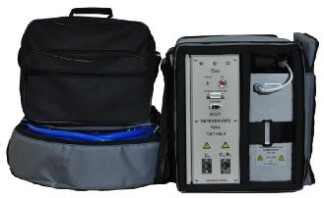

Внешний вид моста переменного тока высоковольтного автоматического СА7100-3 представлен на рисунке 1.
Таблица 1 - Основные метрологические и технические характеристики мостов переменного тока автоматических СА7100-1, СА7100-2, СА7100-3
| Название характеристики | Числовое значение характеристики |
| Номинальная частота рабочего напряжения, Г ц | 50 |
| Номинальное значение емкости внешнего эталонного конденсатора (далее - Со), пФ | от 10 до 10000 пФ |
| Номинальное значение емкости встроенного эталонного конденсатора, пФ | от 10 до 440 пФ |
| Диапазон измерений емкости | от 0 до 1000000хС0, где С0, в фарадах, с разбивкой на поддиапазоны: - 1 - от 0 до Со; - 2 - от С0 до 10 С0; - 3 - от 10 С0 до 100 С0; - 4 - от 100 С0 до 1000 С0; - 5 - от 1000 С0 до 10000 С0; - 6 - от 10000 С0 до 100000 С0; - 7 - от 100000 С0 до 1000000 С0. Примечание: измерения на 6-ом и 7-ом поддиапазонах проводятся при подключении расширителя |
| Диапазон измерений tg5 | от 0 до 1 |
| Диапазоны измерений сопротивления: - на номинальном напряжении 250 В и 500 В - на номинальном напряжении 1000 В - на номинальном напряжении 2500 В | от 0,15 МОм до 10 ГОм от 1 МОм до 50 ГОм от 1,5 МОм до 1 ТОм |
| Название характеристики | Числовое значение характеристики |
| Максимальное значение рабочего напряжения, подаваемого на встроенный эталонный конденсатор, кВ, не более | 10 |
| Пределы допускаемой основной относительной погрешности при измерении емкости при использовании внешнего эталонного конденсатора - для поддиапазонов 1-3 - для поддиапазонов 4-7 | Г (с ^ 1 ± 1-10Г2 +10-3 • Xmax 1 + tg5X % L V CX ) \ Г (с ^ 1 ± 2 -10-2 +10-3 • Xmax 1 + tg5X % L V C X ) \ |
| Пределы допускаемой основной абсолютной погрешности при измерении tg5 при использовании внешнего эталонного конденсатора - для поддиапазонов 1-3 - для поддиапазонов 4-5 - для поддиапазонов 6-7 | ±(1 40 -4 + 10 -2 • tg 5 X + 500 • C X ) ± (2 • 10-4 +10-2 • tg5X + 500 • CX) ±(2 •Ю-4 +10-2 • tg5X) |
| Пределы допускаемой основной относительной погрешности при измерении емкости при использовании встроенного эталонного конденсатора, % | ± (0,04+t:g5x) |
| Пределы допускаемой основной абсолютной погрешности при измерении tg5 при использовании встроенного эталонного конденсатора - для поддиапазонов 1-3 - для поддиапазонов 4-5 - для поддиапазонов 6-7 | ± (1,5 • 10-4 +10-2 • tg5X + 500 • CX) ± (2,5 • 10-4 +10-2 • tg5X + 500 • CX) ±(2,5 •Ю-4 +10-2 • tg5X) |
| Пределы допускаемой основной относительной погрешности при измерении сопротивления, % - в диапазоне от 150 кОм до 100 Г ом - в диапазоне от 100 ГОм до 1 Том | ± 2,5 ± 5 |
| Название характеристики | Числовое значение характеристики |
| Пределы допускаемого относительного откло- | |
| нения напряжения при измерении сопротивле | ± 2,5 |
| ния от установленного значения, % | |
| Рабочий диапазон температуры окружающего воздуха, °С | от минус 10 до плюс 40 |
| Габаритные размеры (длинахширинахвысота), мм, не более: | |
| - для исполнения 1 | 315x300x120 |
| - для исполнений 2 и 3 | 415x300x170 |
| Масса, кг, не более | |
| - для исполнения 1 | 10 |
| - для исполнения 2 | 14 |
| - для исполнения 3 | 16 |
| Средний срок службы, лет, не менее | 8 |
| Примечание: | |
| СХтах - верхний предел поддиапазона измерений, пФ; | |
| Сх - измеренное значение емкости, пФ; | |
| tg5X - измеренное значение tg5 | |
Знак утверждения типа наносится на переднюю панель мостов фотохимическим способом и на эксплуатационную документацию печатным способом.
Таблица 2 - Комплектность
| № п/п | Наименование изделия | Кол-во |
| 1 | Блок измерительный СА7100-1 | 1 шт. * |
| 2 | Блок измерительный СА7100-2 | |
| 3 | Блок измерительный СА7100-3 | |
| 4 | Блок управления | 1 шт. |
| 5 | Зарядное устройство | 1 шт. |
| 6 | Устройство тестирующее СА7135 | 1 шт. |
| 7 | Коммутатор высоковольтный СА7161 | 1 шт. |
| 8 | Устройство согласования автоматизированное СА7140 | 1 шт. * |
| 9 | Расширитель диапазона СА7150 | 1 шт. * |
| 10 | Блок сопряжения | 1 шт. * |
| 11 | Источник переменного рабочего напряжения | 1 шт. * |
| 12 | Кабель измерительный | 7 шт. |
| 13 | Кабель высоковольтный | 6 шт |
| 14 | Кабель волоконно-оптический | 2 шт. |
| 15 | Кабель интерфейсный | 2 шт. |
| 16 | Кабель питания | 4 шт. * |
| 17 | Кабель переходной | 2 шт. |
| 18 | Многозначная коммутируемая мера емкости | 1 шт. |
| 19 | Программное обеспечение Моста (диск инсталляционный) | 1 шт. |
| 20 | Сумка укладочная | 3 шт. |
| 21 | Руководство по эксплуатации СА7100 (в двух частях) | 1 экз. |
| 22 | Приложение к Руководству по эксплуатации | 1 экз. |
| № п/п | Наименование изделия | Кол-во |
| 23 | Руководство по эксплуатации СА7140 | 1 экз. * |
| 24 | Паспорт | 1 экз. |
| 25 | Комплект крепежных и комплектующих изделий | 1 шт. * |
| * - в соответствии с заказом | ||
осуществляется по документу АМАК.411210.001 РЭ1 «Мосты переменного тока высоковольтные автоматические СА7100-1, СА7100-2, СА7100-3. Руководство по эксплуатации Часть 2. Методика поверки», утвержденному Укрметртестстандартом 25.02.2011 г.
Основные рабочие эталоны, которые используются при поверке (калибровке) после ремонта и при эксплуатации:
- мера емкости Р5050, 100 пФ, госреестр № 6426-77;
- мера емкости образцовая Р597, госреестр 2684-70;
- магазин сопротивления рычажный Р4002, госреестр № 2224-66;
- магазин сопротивлений измерительный Р4043, госреестр № 3722-73.
приведены в документе «Мосты переменного тока высоковольтные автоматические СА7100-1, СА7100-2, СА7100-3. АМАК.411210.001 РЭ. Руководство по эксплуатации. Часть 2. Методика поверки».
Нормативные и технические документы, устанавливающие требования к мостам переменного тока высоковольтным автоматическим СА7100-1, СА7100-2, СА7100-3:
1. ГОСТ 30421-96 "Измерители электрической емкости, активного сопротивления и тангенса угла потерь высоковольтные. Общие технические условия".
2. ТУ У 33.2-33293986-002:2007 "Мосты переменного тока высоковольтные автоматические СА7100-1, СА7100-2, СА7100-3. Технические условия".
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Мосты используются для контроля изоляции и параметров электротехнического и электронного оборудования и его компонентов при производстве и эксплуатации, а также при проведении поверки, калибровки, испытаний и метрологической аттестации средств измерительной техники.
