Комплекты светофильтров КС-105, 22054-16

Назначение

Комплекты светофильтров КС-105 предназначены для воспроизведения спектральных коэффициентов направленного пропускания при проведении поверки фотометрических шкал и шкалы длин волн спектрофотометров, работающих в ультрафиолетовой, видимой и ближней инфракрасной области спектра.

Описание

Принцип действия основан на ослаблении светового потока при прохождении через поглощающий стеклянный светофильтр.

Комплект светофильтров состоит из нейтральных светофильтров с различными коэффициентами направленного пропускания, изготовленных из стекол НС8 и КУВИ, а также светофильтров из стекол ПС7 и ТОСП.

Значения спектральных коэффициентов направленного пропускания светофильтров, изготовленных из стекла НС8, определяются толщиной светофильтра, а значения коэффициентов направленного пропускания светофильтров, изготовленных из кварцевого стекла КУВИ, толщиной металлического слоя, напыленного на кварцевое стекло.

Светофильтры из стекла ПС7 и ТОСП имеют полосы поглощения на определенных длинах волн.

Каждый светофильтр представляет собой плоскопараллельную пластину, заключенную в металлическую оправу.

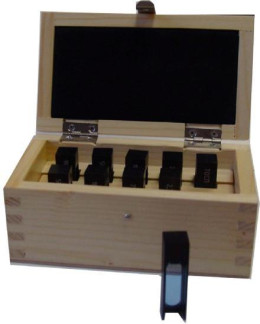

Внешний вид комплекта светофильтров представлен на рисунке 1.

Технические характеристики

Спектральные коэффициенты направленного пропускания нейтральных светофильтров на длине волны 550 нм, %: из стекла НС 8

50,0±10,0; 18,0±5,0; 7,0±2,0; 2,5±1,0 93,0±5,0; 50,0±10,0; 10,0±2,0; 2,5±1,0

±0,25

±0,5

431±5; 586±5; 684±5 1170±5; 1679±5; 2135±5

±0,5

12,5x12,5x47,0

15

25±10

80

86,0 - 106,7 5

из стекла КУВИ

Пределы допускаемой абсолютной погрешности спектральных коэффициентов направленного пропускания:

в диапазоне от 400 до 750 нм светофильтра из стекла КУВИ с коэффициентом направленного пропускания 93,0 % и светофильтров из стекла НС8, %

в диапазоне от 200 до 400 нм и от 750 до 2500 нм светофильтра из стекла КУВИ с коэффициентом направленного пропускания 93,0 % и всех остальных светофильтров из стекла КУВИ в спектральном диапазоне от 200 до 2500 нм Длины волн полос поглощения светофильтра, нм: из стекла ПС7 из стекла ТОСП

Пределы допускаемой абсолютной погрешности определения длин волн полос поглощения светофильтров из стекол ПС7 и ТОСП, нм Г абаритные размеры одного светофильтра в оправе, мм, не более Масса одного светофильтра в оправе, г, не более Условия эксплуатации:

температура окружающего воздуха, °С

относительная влажность воздуха при температуре 25 °С, %, не более

атмосферное давление, кПа Средний срок службы при наработке не более 5000 ч, лет, не менее

Знак утверждения типа

наносится фотохимическим способом на фирменной табличке, закрепленной на деревянном футляре, и типографским способом на титульные листы эксплуатационных документов.

Комплектность

1.    Нейтральные светофильтры из стекла НС8 с коэффициентами направленного пропускания:

-    (50,0±10,0) %    1 шт.

-    (18,0±5,0) %    1 шт.

-    (7,0±2,0) %    1 шт.

-    (2,5±1,0) %    1 шт.

2.    Нейтральные светофильтры из стекла КУВИ с коэффициентами направленного пропускания:

-    (93,0±5,0) %    1 шт.

-    (50,0±10,0) %    1 шт.

-    (10,0±2,0) %    1 шт.

-    (2,5±1,0) %    1 шт.

3. Светофильтр из стекла ПС7    1 шт.

4.    Светофильтр из стекла ТОСП

5.    Руководство по эксплуатации Ю-42.82.465 РЭ

1 шт. 1 экз. 1 экз. 1 шт.

6.    Методика поверки Ю-42.82.465 РЭ1

7.    Деревянный футляр

Поверка

осуществляется в соответствии с документом Ю-42.82.465 РЭ1 «Комплекты светофильтров КС-105. Методика поверки», утвержденным ФБУ «Тест-С.-Петербург» 05.10.2015 г.

Перечень эталонов, применяемых при поверке:

- государственный вторичный эталон единиц спектральных коэффициентов направленного пропускания, ПГ ±0,15% в диапазоне длин волн 0,4 - 0,78 мкм; ПГ ±0,3% в диапазоне длин волн 0,2 - 0,4 мкм и 0,78 - 2,5 мкм; ПГ ±0,15 нм в диапазоне 0,2 - 0,78 мкм и ПГ ±0,32 нм в диапазоне 0,78 - 2,5 мкм.

Сведения о методах измерений

приведены в разделе 3.2 документа Ю-42.82.465 РЭ «Комплект светофильтров КС-105. Руководство по эксплуатации».

Нормативные документы

1. ГОСТ 8.557-2007 «ГСИ. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн 0,2-50,0 мкм, диффузного и зеркального отражения в диапазоне длин волн 0,2-20,0 мкм».

2. ТУ 4434-138-07502348-2001 «Комплект светофильтров КС-105. Технические усло-

вия».
