| Номер в госреестре | 22148-19 |
| Наименование СИ | Преобразователи измерительные частоты с гальванической развязкой (барьеры искрозащиты) |
| Обозначение типа СИ | серии К |
| Изготовитель | "Pepperl + Fuchs GmbH", Германия; Фирма "Pepperl + Fuchs Asia Pte, Ltd.", Сингапур |
| Год регистрации | 2019 |
| Срок свидетельства | 25.03.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные частоты с гальванической развязкой (барьеры искрозащиты) серии К предназначены для передачи частотных сигналов датчиков, расположенных в опасной зоне, в безопасную зону и преобразования их в сигнал постоянного тока для восприятия вторичной частью измерительной системы.
Преобразователи измерительные частоты с гальванической развязкой (барьеры искрозащиты) серии К (далее - преобразователи) представляют собой аналоговые промежуточные измерительные преобразователи частотно-модулированных импульсных сигналов в сигнал постоянного тока. Вход и выход преобразователей гальванически изолирован. Требования к гальванической развязке соответствуют требованиям европейского стандарта EN 50020. Преобразователи представлены моделями KF**-UFC, КБ**-иБТ, которые отличаются диапазоном входного сигнала, количеством измерительных каналов, наличием (имеющие суффикс Ех)/отсутствием степени взрывозащиты, типом питания, функциональными особенностями.
Преобразователи используются при автоматизации технологических процессов в различных областях промышленности, на транспорте, в коммунальном хозяйстве и т.п.
Преобразователи могут монтироваться на стандартную 35-мм DIN-рейку или на любую плоскую поверхность при помощи шурупов. Все преобразователи имеют съемные клеммные блоки, которые кодируются для предотвращения неправильного подсоединения. Кроме того, дополнительно разработана шина питания Power Rail, которая вставляется в желоб стандартной DIN-рейки и имеет два проводника, с помощью которых осуществляется подача питания на барьеры.
Некоторые модификации преобразователей выполняют функцию делителей частоты и снабжены релейными устройствами.

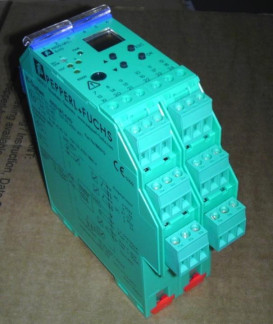

Общий вид преобразователей представлен на рисунке 1.
Идентификационные данные метрологически значимого программного обеспечения (ПО) приведены в таблице 1.
Метрологически значимое встроенное ПО, к которому относятся программные модули, жестко записано в ПЗУ микроконтроллеров преобразователя и защищено от записи и считывания. В модулях отсутствует возможность внесения изменений (преднамеренных или непреднамеренных) в метрологически значимую часть программы посредством внешнего интерфейса связи (уровень защиты «высокий» в соответствии с Р 50.2.077-2014).
Таблица 1 - Идентификационные данные метрологически значимого ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | DTM-I |
| Номер версии (идентификационный номер ПО) | не ниже 1.4 |
| Цифровой идентификатор ПО | — |
Метрологические характеристики преобразователей приведены в таблице 2.
Таблица 2 - Метрологические характеристики преобразователей
| Преобразо ватель | Сигналы | Пределы допускаемой основной по-грешности2): 5вх - относительная по входу; Авых - абсолютная по выходу | Пределы допускаемой доп. погрешности от изменения температуры окр. среды на 1°С: 8допвх - относительная, по входу; Удоп.вых4) - приведённая, по выходу | |
| На входе1^ | На выходе | |||
| KFD2-UFC- Ex1.D | от 0,001 до 5000,0 Гц | от 0 до 20 мА от 4 до 20 мА | 5вх= ±0,1 %3) Авых= ±20 мкА | 5доп.вх = ±0,003 %/°С Удоп.вых = ±0,005 %/°С |
| KFU8-UFC- Ex1.D | от 0,001 до 5000,0 Гц | от 0 до 20 мА от 4 до 20 мА | 5вх= ±0,1 %2) АВых= ±20 мкА | 5доп.вх = ±0,003 %/°С Удоп.вых = ±0,005 %/°С |
| KFD2-UFT- Ex2.D | от 0,001 до 1000,0 Гц | от 0 до 20 мА от 4 до 20 мА | 5вх= ±1,0 %2) Авых= ±30 мкА | 5доп.вх = ±0,003 %/°С Удоп.вых ±0,005 %/°С |
| KFU8-UFT- Ex2.D | от 0,001 до 1000,0 Гц | от 0 до 20 мА от 4 до 20 мА | 5вх= ±1,0 %2) Авых= ±30 мкА | 5доп.вх = ±0,003 %/°С Удоп.вых = ±0,005 %/°С |
| KFU8-UFC- 1.D | от 0,001 до 10000,0 Гц | от 0 до 20 мА от 4 до 20 мА | 5вх= ±0,1 %2) Авых= ±20 мкА | 5доп.вх = ±0,003 %/°С Удоп.вых = ±0,005 %/°С |
| KFU8-UFT- 2.D* | от 0,001 до 1000,0 Гц | от 0 до 20 мА от 4 до 20 мА | 5вх= ±1,0 %2) Авых= ±30 мкА | 5доп.вх = ±0,003 %/°С Удоп.вых = ±0,005 %/°С |
| KFD2-UFC- 1.D | от 0,001 до 10000,0 Гц | от 0 до 20 мА от 4 до 20 мА | 5вх= ±0,1 %2) Авых= ±20 мкА | 5доп.вх = ±0,003 %/°С Удоп.вых = ±0,005 %/°С |
| KFD2-UFT- 2.D | от 0,001 до 1000,0 Гц | от 0 до 20 мА от 4 до 20 мА | 5вх= ±1,0 %2) Авых= ±30 мкА | 5доп.вх = ±0,003 %/°С Удоп.вых = ±0,005 %/°С |
| Примечания 1 В таблице указаны максимальные диапазоны преобразований на входе, внутри которых выбираются конкретные рабочие поддиапазоны преобразований. 2 Погрешность каждого преобразователя равна сумме погрешностей по входу и выходу. 3 Но не менее ±0,001 Гц. 4 В «%» от верхней границы диапазона выходного сигнала. | ||||
Таблица 3 - Основные технические характеристики преобразователей
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока (для преобразователей KFD2-UFC-Ex1.D, KFD2-UFT-Ex2.D, KFD2-UFC-1.D, KFD2-UFC-2.D), В - напряжение постоянного тока (для преобразователей KFU8-UFC-Ex1.D, KFU8-UFT-Ex2.D, KFU8-UFC-1.D, KFU8-UFT-2.D), В - напряжение питания переменного тока (для преобразователей KFU8-UFC-Ex1.D, KFU8-UFT-Ex2.D, KFU8-UFC-1.D, KFU8-UFT-2.D), В - частота переменного тока, Гц | от 20 до 30 от 20 до 90 от 48 до 253 от 50 до 60 |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Потребляемая мощность преобразователей, Вт, не более | Зависит от модификации преобразователя |
| Масса, г, не более | 300 |
| Габаритные размеры преобразователей, мм, не более - высота - ширина - длина | 119 40 115 |
| Рабочие условия: - температуры окружающей среды, °С - относительная влажность при температуре +35 °С (без конденсации), % - атмосферное давление, кПа | от -20 до +60 от 5 до 90 от 84,0 до 106,7 |
| Нормальные условия: - температуры окружающей среды, °С - относительная влажность при температуре +35 °С (без конденсации), % - атмосферное давление, кПа | от +18 до +22 от 5 до 90 от 84,0 до 106,7 |
наносится на руководство по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность преобразователей
| Наименование | Обозначение | Количество |
| Преобразователи серии K | Комплектация и количество в соответствии с картой заказа | |
| Руководство по эксплуатации | — | 1 экз. |
| Методика поверки | МП 201-004-2019 | 1 экз. |
осуществляется по документу МП 201-004-2019 «Преобразователи измерительные частоты с гальванической развязкой (барьеры искрозащиты) серии К. Методика поверки», утвержденному ФГУП «ВНИИМС» 11.02.2019 г.
Основные средства поверки:
калибратор многофункциональный и коммуникатор ВЕАМЕХ МС6 (-R), регистрационный номер в Федеральном информационном фонде 52489-13;
мультиметр цифровой прецизионный Fluke 8508А, регистрационный номер в Федеральном информационном фонде 25984-14.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на преобразователи в соответствии с рисунком 2.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к преобразователям измерительным частоты с гальванической развязкой (барьеры искрозащиты) серии К.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
