| Номер в госреестре | 22249-15 |
| Наименование СИ | Излучатели |
| Обозначение типа СИ | ОИ АЧТ 50/1500 |
| Изготовитель | Общество с ограниченной ответственностью «Научно-производственная лаборатория «МЕТРОПИР» (ООО «НПЛ «МЕТРОПИР»), г. Санкт-Петербург |
| Год регистрации | 2015 |
| Срок свидетельства | 27.12.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Излучатели ОИ АЧТ 50/1500 (далее - излучатели) предназначены для воспроизведения радиационной температуры в диапазоне от минус 40 до 1500 °С.
Принцип действия излучателей основан на законах Стефана - Больцмана и Планка, связывающих температуру черного тела и яркость его излучения. Излучатели ОИ АЧТ 50/1500 выпускаются в 6 модификациях: ОИ АЧТ «Деметра», ОИ АЧТ «Деметра-М», ОИ АЧТ «Медея», ОИ АЧТ «Электра», ОИ АЧТ «Электра +», ОИ АЧТ «Гелиос».
Значение температуры полости устанавливается при помощи регулятора, имеющего независимый индикатор. Информация о текущей температуре поступает от встроенного в полость контактного датчика температуры. Для нагрева излучающей полости используется электронагреватель. Для охлаждения - элементы Пельтье (модификация ОИ АЧТ «Деметра», ОИ АЧТ «Деметра-М»). Модификации излучателя различаются диапазонами воспроизводимой температуры, погрешностью воспроизведения (исполнение 1Р - излучатели, соответствующие по метрологическим характеристикам требованиям, предъявляемым к рабочим эталонам 1-го разряда - эталонные излучатели «черное тело» по ГОСТ 8.558-2009, 2Р - излучатели, соответствующие по метрологическим характеристикам требованиям, предъявляемым к рабочим эталонам 2-го разряда - эталонные излучатели «черное тело» по ГОСТ 8.558-2009), габаритными размерами, массой. Кроме того, возможны следующие исполнения корпуса излучателей МБ - моноблок, для всех модификаций кроме ОИ АЧТ «Деметра», ОИ АЧТ «Деметра-М» и раздельное исполнение (РИ). Общий вид излучателей приведен на рисунке 1.
3 4 5

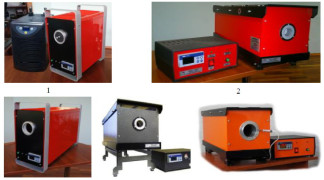

Рисунок 1 - Общий вид излучателей АЧТ 50/1500
1 - ОИ АЧТ «Деметра», ОИ АЧТ «Деметра-М» исполнение РИ; 2 - ОИ АЧТ «Гелиос» исполнение РИ; 3 - ОИ АЧТ «Медея», ОИ АЧТ «Электра», ОИ АЧТ «Электра +», ОИ АЧТ «Гелиос» исполнение МБ; 4 - ОИ АЧТ «Электра», ОИ АЧТ «Электра +» исполнение РИ; 5 - ОИ АЧТ «Медея» исполнение РИ
Излучатели функционируют под управлением регуляторов-измерителей dTron 308 (номер в Государственном реестре средств измерений Российской Федерации 54173-13) имеющих встроенное специальное программное обеспечение, которое является неотъемлемой частью прибора. Программное обеспечение позволяет осуществлять функции сбора, передачи, обработки, хранения калибровочных характеристик и представления измерительной информации.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационное наименование ПО | Metropir |
| Номер версии (идентификационный номер) ПО, не ниже | 192.03.01 |
| Цифровой идентификатор ПО* | нет |
| Другие идентификационные данные (если имеются) | нет |
Степень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Основные метрологические и технические характеристики приведены в таблице 2 и 3.
Таблица 2 - Основные метрологические и технические характеристики
| Наименование характеристики | Модификация ОИ АЧТ 50/1500 | |
| «Деметра» | «Деметра-М» | |
| 1 | 2 | 3 |
| Диапазон воспроизводимой температуры, °С | от минус 30 до 80 | от минус 40 до 110 |
| Доверительные границы погрешности при доверительной вероятности 0,95 для излучателей исполнения 1Р, °С, не более: -для диапазона воспроизводимых температур ниже 0 °С -для диапазона воспроизводимых температур выше 0 °С | ±0,6 ±(0,6+0,0023 4вос) | |
| Доверительные границы погрешности при доверительной вероятности 0,95 для излучателей исполнения 2Р, °С, не более: - для диапазона воспроизводимых температур ниже 0 °С - для диапазона воспроизводимых температур выше 0 °С | ±1,0 ±(1,0+0,00464вос) | |
| Нестабильность поддержания температуры излучателя, °С, не более | ±0,2 | |
| Дрейф температуры излучателя за 15 минут, °С, не более | ±0,2 | |
| Время выхода на режим на нижнем пределе измерения, мин. | 30 | 45 |
| Параметры излучающей полости, мм, не менее - диаметр - глубина | 70 215 | 70 215 |
| Напряжение питания | 220±22В | |
| Частота сети питания | 50±0,5 Гц | |
| 1 | 2 | 3 |
| Габаритные размеры излучателей для РИ, мм, не более: | ||
| тепловой излучатель: | ||
| -длина | 400 | |
| -ширина | 254 | |
| -высота | 488 | |
| охладитель воды: | ||
| -длина | 420 | 448 |
| -ширина | 248 | 330 |
| -высота | 365 | 440 |
| Масса составляющих блоков излучателей для РИ, кг, не | ||
| более: | ||
| тепловой излучатель | 18 | 18 |
| охладитель воды | 15 | 18 |
| Условия эксплуатации: | ||
| - диапазон температуры окружающей среды, °С | от 15 до 25 | |
| - диапазон влажности окружающего воздуха, % | от 20 до 80 | |
| Условия транспортирования и хранения излучателя с | ||
| охладителем: | ||
| - диапазон температуры окружающей среды, °С | от минус 30 до 50 | |
| -диапазон влажности окружающего воздуха при | ||
| температуре 35 °С, % | от 20 до 80 | |
| Время наработки до метрологического отказа, ч, не менее | 10000 | |
| Средний срок службы, лет | 5 | |
Таблица 3 - Основные метрологические и технические характеристики
| Наименование характеристики | Модификация ОИ АЧТ 50/1500 | |||
| «Медея» | «Электра» | «Электра+» | «Г елиос» | |
| 1 | 2 | 3 | 4 | 5 |
| Диапазон воспроизводимой температуры,°С | от 50 до500 | от 100 до 1100 | от 300 до 1250 | от 800 до 1500 |
| Доверительные границы погрешности при доверительной вероятности 0,95 для излучателей исполнения 1Р, °С, не более: | ±(0,6+0,0023 4вос) | |||
| Доверительные границы погрешности при доверительной вероятности 0,95 для излучателей исполнения 2Р, °С, не более: | ±(1,0+0,004б4вос) | |||
| Нестабильность поддержания температуры излучателя, °С, не более | ±0,2 | |||
| Дрейф температуры излучателя за 15 минут, °С, не более | ±0,2 | |||
| Время выхода на режим на нижнем пределе измерения, мин | 30 | 50 | 50 | 100 |
| Напряжение питания, В | 220±22 | |||
| Частота сети питания, Гц | 50±0,5 | |||
| Параметры излучающей полости, мм, не менее: - диаметр - глубина | 70 465 | 50 520 | 50 520 | 32 390 |
| 1 | 2 | 3 | 4 | 5 |
| Габаритные размеры излучателей для | ||||
| МБ, мм, не более: | ||||
| -длина | 800 | |||
| -ширина | 254 | |||
| -высота | 488 | |||
| Габаритные размеры составляющих | ||||
| блоков излучателей для РИ, мм, не | ||||
| более: | ||||
| тепловой излучатель: | ||||
| -длина | 700 | 890 | 890 | 770 |
| -ширина | 240 | 250 | 250 | 255 |
| -высота | 300 | 300 | 300 | 300 |
| блок управления: | ||||
| -длина | 220 | 220 | 220 | 220 |
| -ширина | 290 | 290 | 290 | 290 |
| -высота | 130 | 130 | 130 | 130 |
| согласующее устройство: | ||||
| -длина | 230 | |||
| -ширина | 230 | |||
| -высота | 230 | |||
| Масса, кг, не более | 23 | 21 | 21 | 44 |
| Условия эксплуатации: | ||||
| - диапазон температуры окружающей | ||||
| среды, °С | от 15 до 25 | |||
| - диапазон влажности окружающего | ||||
| воздуха, % | от 20 до 80 | |||
| Условия транспортирования и хранения | ||||
| излучателя: | ||||
| - диапазон температуры окружающей | ||||
| среды, °С | от минус 30 до 50 | |||
| - диапазон влажности окружающего | ||||
| воздуха при температуре 35 °С, % | от 20 до 80 | |||
| Время наработки до метрологического | ||||
| отказа, ч, не менее | 10000 | |||
| Средний срок службы, лет | 5 | |||
наносится на титульный лист руководства по эксплуатации типографическим способом и на излучатель в виде наклейки.
Для моноблочного исполнения (модификации ОИ АЧТ «Медея», ОИ АЧТ «Электра», ОИ АЧТ «Электра+», ОИ АЧТ «Гелиос»):
Излучатель 1 шт.
Сетевой кабель 1 шт.
Руководство по эксплуатации 1 экз.
Методика поверки МП 2412-0044-2014 1 экз. Сумка укладочная 1 шт.
Для раздельного исполнения (модификации ОИ АЧТ «Деметра» и ОИ АЧТ «Деметра-М»):
| Тепловой излучатель | 1 шт. |
| Охладитель воды | 1 шт. |
| Индикатор движения жидкости | 1 шт. |
| Набор соединительных шлангов | 1 компл |
| Сетевой кабель | 2 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки МП 2412-0044-2014 | 1 экз. |
| Сумка укладочная | 2 шт. |
Для раздельного исполнения (модификации ОИ АЧТ «Медея», ОИ АЧТ «Электра», ОИ АЧТ «Электра+»):
Тепловой излучатель 1 шт.
Блок управления 1 шт.
Сетевой кабель 1 шт.
Руководство по эксплуатации 1 экз.
Методика поверки МП 2412-0044-2014 1 экз.
Сумка укладочная 2 шт.
Для раздельного исполнения (модификация ОИ АЧТ «Гелиос»):
Тепловой излучатель 1 шт.
Блок управления 1 шт.
Согласующее устройство 1 шт.
Сетевой кабель 1 шт.
Руководство по эксплуатации 1 экз.
Методика поверки МП 2412-0044-2014 1 экз.
Сумка укладочная 3 шт.
осуществляется по МП 2412-0044-2014 «Излучатели ОИ АЧТ 50/1500. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в ноябре 2014 г.
Основное поверочное оборудование:
Рабочие эталоны единицы температуры 0-го разряда по ГОСТ 8.558-2009;
Рабочие эталоны единицы температуры 1-го разряда по ГОСТ 8.558-2009
Методы измерения изложены в руководстве по эксплуатации «Излучатели ОИ АЧТ 50/1500. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к излучателям ОИ АЧТ 50/1500
1 ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
2 ГОСТ Р 8.566-2012 «ГСИ. Излучатели в виде моделей абсолютно черного тела. Методика поверки и калибровки».
3 ТУ 4211-001-31977823-2013 «Излучатель ОИ АЧТ 50/1500. Технические условия».
оказание услуг по обеспечению единства измерений.
| Зарегистрировано поверок | 1038 |
| Поверителей | 8 |
| Актуальность данных | 17.11.2024 |
