| Номер в госреестре | 22300-20 |
| Наименование СИ | Системы измерений длительности соединений |
| Обозначение типа СИ | СИДС "Протон-ССС" |
| Изготовитель | ООО "Спецстрой-Связь", г.Таганрог |
| Год регистрации | 2020 |
| Срок свидетельства | 25.05.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерений длительности соединений СИДС «Протон-ССС» (далее - СИДС «Протон-ССС») предназначены для измерений и учета длительности телефонных соединений (внутренних, исходящих, входящих, транзитных), обрабатываемых цифровой учрежденческо-производственной АТС «Протон-ССС» (УПАТС «Протон-ССС») с целью получения исходных данных для автоматизированной системы расчета стоимости разговоров с пользователями услуг связи.
Описание средства измерения
Принцип действия СИДС «Протон-ССС» основан на автоматическом учете результатов измерений длительности и подробном учете параметров телефонных соединений.
Конструктивно УПАТС «Протон-ССС» имеет модульное исполнение. СИДС «Протон-ССС» является функциональной (виртуальной) системой, не имеющей собственных блоков и плат и использующей аппаратные и программные средства УПАТС «Протон-ССС».

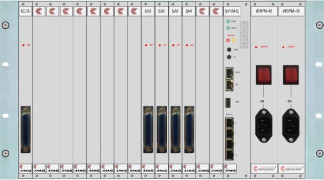

Общий вид УПАТС «Протон-ССС» с СИДС «Протон-ССС» показан на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки
СИДС «Протон-ССС» не имеют собственного программного обеспечения. Работу СИДС обеспечивает встроенное программное обеспечением (ПО) УПАТС «Протон-ССС».
Внешний доступ к установленному ПО отсутствует. Специальных средств защиты от непреднамеренных и преднамеренных изменений ПО не требуется.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 44869489.11159-02 |
| Номер версии (идентификационный номер) ПО | не ниже V4.0 |
| Цифровой идентификатор ПО | Описание |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерений и регистрации длительности телефонных соединений от 1 до 3600 с, с | ±1 |
| Вероятность ошибки регистрации параметров состоявшегося соединения (в том числе определение номера вызывающего абонента «А» и вызываемого абонента «Б»), не более | 0,0001 |
Технические характеристики СИДС «Протон-ССС», такие как масса, габаритные размеры, напряжение питания, потребляемая мощность, показатели надежности отсутствуют, поскольку СИДС «Протон-ССС» является функциональной системой, не имеющей собственных выделенных блоков, плат или самостоятельных программ.
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт.ст.) | от 15 до 35 от 45 до 80 от 84,0 до 106,7 (от 630 до 800) |
наносится на титульный лист руководства по эксплуатации и на титульный лист паспорта УПАТС «Протон-ССС» типографским способом.
Таблица 4 - Комплектность СИДС «Протон-ССС»
| Наименование | Обозначение | Количество |
| Система измерений длительности соединений СИДС «Протон-ССС» в составе УПАТС «Протон-ССС» | КЮГН.465235.006 | 1 шт. |
| Система измерений длительности соединений СИДС «Протон-ССС». Руководство по эксплуатации | КЮГН.465235.006РЭ13 | 1 экз. |
| Системы измерений длительности соединений СИДС «Протон-ССС» Методика поверки | КЮГН.465235.006МП | 1 экз. |
осуществляется по документу КЮГН.465235.006МП «Системы измерений длительности соединений СИДС «Протон-ССС». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 22.04.2019 г.
Основное средство поверки:
- формирователь телефонных соединений «ПРИЗМА-8» (регистрационный номер 17058-98 в Федеральном информационном фонде).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой СИДС «Протон-ССС» с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
Приказ Росстандарта №1621 от 31.07.2018 «Государственная поверочная схема для средств измерений времени и частоты»
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Система измерения длительности соединений (СИДС) "Протон-ССС". Дополнение № 2 к техническим условиям КЮГН.465235.006ТУ2.
