Весы электронные медицинские seca 984, 22351-12

Назначение

Весы электронные медицинские seca 984 (далее — весы) предназначены для определения массы людей.

Описание

Конструктивно весы состоят из грузоприемного устройства (далее — ГПУ), соединительной коробки и электронного весоизмерительного прибора (далее — индикатора).

ГПУ представляет собой четыре механически не связанных подставки-подъемника со встроенными весоизмерительными тензорезисторными датчиками (далее — датчики) и приспособлением для размещения под ножки кровати.

Индикатор закреплен на тележке для транспортировки весов.

Общий вид весов представлен на рисунке 1.

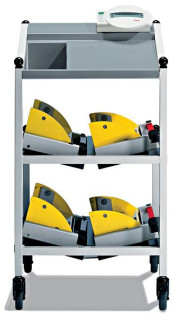

Весы на тележке для    ГПУ весов с соединительной коробкой,

транспортировки    установленные под ножками кровати

Принцип действия весов основан на преобразовании возникающей под действием силы тяжести взвешиваемого тела деформации упругого элемента датчика в аналоговый электрический сигнал, пропорциональный массе. Далее этот сигнал преобразуется в цифровой код и обрабатывается. Измеренное значение массы выводится на дисплей индикатора.

Весы являются многоинтервальными и снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):

-    устройство первоначальной установки нуля — 250 кг (T.2.7.2.4);

-    устройство слежения за нулем (T.2.7.3);

-    устройство выборки массы тары — устройство уравновешивания тары (T.2.7.4.1);

-    многоцелевое использование показывающих устройств (4.4.4);

-    процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1);

Знак поверки в виде наклейки наносится на корпус индикатора рядом с маркировочной табличкой. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

Место пломбировки

Место пломбировки Рисунок 2 — Схема пломбировки от несанкционированного доступа

Программное обеспечение

Программное обеспечение (ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части.

Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ Р 53228-2008 п. 5.5.1 «Дополнительные требования к электронным устройствам с программным управлением. Устройства со встроенным программным управлением». ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Для защиты от несанкционированного доступа и настройки корпус весов пломбируется (рисунок 2). Кроме того, защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Изменение ПО весов через интерфейс пользователя невозможно.

Уровень защиты от преднамеренных и непреднамеренных воздействий «А» по МИ 3286-2010. Идентификационные данные ПО приведены в таблице 1. Идентификационные данные ПО наносятся на маркировочную табличку весов.

Таблица 2

Параметры электропитания:

- от сети переменного тока (при использовании сетевого адаптера):

ВООА +10 %

......................................................................................................220 _i5%

частота, Гц............................................................................................................50±1

- выходное напряжение сетевого адаптера, В..............................................................от 9 до 12

Масса весов, кг, не более................................................................................................25

Знак утверждения типа

наносится на маркировочную табличку, расположенную на корпусе индикатора весов и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Весы.............................................................................................................1 шт.

Руководство по эксплуатации Адаптер сетевого питания......

1 шт. 1 шт.

Поверка

осуществляется по приложению Н «Методика поверки весов» ГОСТ Р 53228-2008, «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Идентификационные данные ПО наносятся на маркировочную табличку весов.

Основные средства поверки: гири, соответствующие классу точности М1 по ГОСТ OIML R 111-1—2009.

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в документе:

«Весы электронные медицинские seca 984. Руководство по эксплуатации», раздел «Использование».

Нормативные и технические документы, устанавливающие требования к весам электронным медицинским seca 984

1.    ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

2.    ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».

3.    Техническая документация фирмы «seca gmbh & co. kg.».

Рекомендации к применению

Осуществление деятельности в области здравоохранения.

Заявитель

Общество с ограниченной ответственностью «СПЕЦИАЛ» (ООО «СПЕЦИАЛ») Юридический адрес: 121352, г. Москва, ул. Кременчугская, д.5, к.1-222 Фактический адрес: 119334, г. Москва, 5-й Донской проезд, д. 15, стр.2 тел.: (495) 232-50-74, (495) 961-00-36
