| Номер в госреестре | 22390-12 |
| Наименование СИ | Весы настольные электронные |
| Обозначение типа СИ | Штрих-принт |
| Изготовитель | ЗАО "Штрих-М", г.Красногорск |
| Год регистрации | 2012 |
| Срок свидетельства | 08.02.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Весы настольные электронные ШТРИХ-ПРИНТ (далее - весы) предназначены для статического измерения массы товаров при прямой продаже населению (торговые весы), с печатанием этикетки с ценой.
Принцип действия весов основан на преобразовании силы тяжести взвешиваемого груза весоизмерительным тензорезисторным датчиком в электрический сигнал, с последующей обработкой его в цифровой вид и выдачи измеренных значений массы на цифровой дисплей (далее дисплей) и печатающее устройство.
Весы состоят из корпуса, грузоприемного устройства, весоизмерительного устройства, блока клавиатуры, дисплея массы, цены и стоимости, встроенного принтера для печати этикеток и интерфейса для стыковки с персональным компьютером (ПК).
Весы имеют следующие конструктивные исполнения:

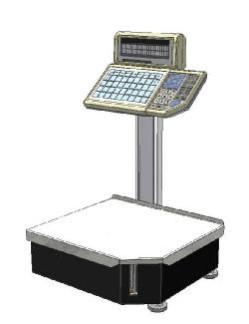

- двусторонние дисплеи и клавиатура закреплены на корпусе весов посредством стойки (обозначение ШТРИХ-ПРИНТ, см. Рисунок 1);
- двусторонние дисплеи закреплены на корпусе весов посредством стойки, клавиатура крепится к передней панели корпуса весов с помощью кронштейна (обозначение ШТРИХ-ПРИНТ М, см. Рисунок 2);
- дисплей и клавиатура крепятся к передней панели корпуса весов с помощью кронштейна (обозначение ШТРИХ-ПРИНТ Ф1, см. Рисунок 3);
- дисплей и клавиатура продавца крепятся к передней панели, дисплей покупателя крепится к задней панели корпуса весов посредством кронштейна, (обозначение ШТРИХ-ПРИНТ Ф11, см. Рисунок 4);
- дисплей и клавиатура продавца крепятся к передней панели корпуса весов с помощью кронштейна, дисплей покупателя крепится на корпусе весов посредством стойки (обозначение ШТРИХ-ПРИНТ ФШ, см. Рисунок 5);
- односторонний дисплей и клавиатура закреплены на корпусе весов посредством стойки (обозначение ШТРИХ-ПРИНТ С, см. Рисунок 6);
- весы с индексом 5 (ШТРИХ-ПРИНТ 5М, ШТРИХ-ПРИНТ 5Ф1, ШТРИХ-ПРИНТ 5ФП, ШТРИХ-ПРИНТ 5ФШ, ШТРИХ-ПРИНТ 5 С) выполняются из пластмассовых деталей (см. рисунки 7... 11).
Рисунок 3 -ВесыПГГРИХ-ПРИНТ Ф1
Весы выпускаются семи модификаций, отличающихся значениями максимальной нагрузки (Max), значениями поверочного деления (е), равными значениям действительной цены деления (d) и имеют индексы: 6-1.2, 6-2, 15-1.2.5, 15-2.5, 15-5, 30-5.10, 30-10. Модификации с индексами: 6-2, 15-5, 30-10 представляют собой однодиапазонные весы (маркировка на табличке весов: Max 6 кг, Max 15 кг, Max 30 кг, е = 2 г, е = 5 г, е = 10 г соответственно), модификации 6-1.2, 15-2.5, 30-5.10 - двухинтервальные весы (маркировка: Max 3/6 кг, Max 6/15 кг, Max 15/30 кг, е = 1/2 г, е = 2/5 г, е = 5/10 г соответственно), модификация 15-1.2.5 - трехин-тервальные весы (маркировка: Max 3/6/30 кг, е = 1/2/5 г).
Весы могут поставляться с вакуумно-флюоресцентными, с жидкокристаллическими, либо со светодиодными дисплеями (индексы: Д1, Д2 и Д3 соответственно).
Весы могут иметь встроенные интерфейсы:
- RS-232 и Ethernet (индекс И1),
- RS-232, Ethernet, Wi-Fi (индекс И2),
- RS-232, Ethernet, USB, SD-memory card (индекс И3),
- RS-232, Ethernet, USB, SD-memory card, Wi-Fi (индекс И4),
- RS-232, Ethernet, USB, Wi-Fi (индекс И5),
- RS-232, Ethernet, SD-memory card, Wi-Fi (индекс И6),
- RS-232, Ethernet, USB (индекс И7),
- RS-232, Ethernet, SD-memory card (индекс И8).
В весах предусмотрены следующие устройства и функции:
- устройство первоначальной установки нуля весов;
- устройство установки нуля и слежения за нулем;
- устройство выборки массы тары;
- устройство предварительного задания массы тары;
- вычисление стоимости товаров по массе и цене;
- вычисление стоимости штучных товаров по количеству и цене за штуку;
- суммирование стоимости товаров при обычном взвешивании и в "штучном" режиме;
- программирование цен товаров и вызов их из энергонезависимой памяти весов;
- запись и хранение в энергонезависимой памяти весов информации о товарах (цена, наименование и другие сведения), ёмкость памяти не менее 3000 товаров;
- печать этикетки со значениями измеренной массы или введенного количества товара, введенной цены и рассчитанной по ним стоимости взвешиваемого товара, его названием и другими сведениями о нём, а также со штрих-кодом, могущим содержать значения измеренной массы, рассчитанной стоимости.
Весы имеют встроенное программное обеспечение (далее ПО), т.е. используется в стационарной аппаратной части с определенными программными средствами, и не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств без нарушения пломбы поверителя.
Метрологически значимая часть ПО осуществляет следующие законодательно контролируемые функции:
- первоначальную установку нуля весов - не более 20 % Max;
- слежения за нулем;
- полуавтоматическую установку нуля весов в диапазоне ± 2 % Max;
- измерение массы;
- выборку массы тары в диапазоне от 0 до 50% Max;
- предварительное задание массы тары в диапазоне от 0 до 50% Max;
- вычисление стоимости товара;
- изменение конструктивных параметров;
- контроль за изменением конструктивных параметров (несбрасываемый счетчик количества изменений конструктивных параметров);
Идентификация и защита метрологически значимой части ПО весов производится с помощью отображаемого на дисплее при включении весов идентификационного наименования, номера версии (идентификационного номера), цифрового идентификатора (контрольной суммы исполняемого кода) ПО, а также контрольного числа несбрасываемого счетчика количества изменений конструктивных параметров и сравнения их со значениями, указанными в таблице 1 в разделах 13 и 15 документа "Весы настольные электронные ШТРИХ-ПРИНТ. Руководство по эксплуатации".
Сведения об идентификационных данных программного обеспечения приведены в таблице 1. Таблица 1
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Программа взвешивающего модуля ШТРИХ-ПРИНТ | SHTRIH-PRINT WM | V.3.8 | 583E | Алгоритм CRC-16 со скрытым полиномом |
Доступ к метрологической части ПО и входу в режим изменения конструктивных параметров защищен от преднамеренных изменений с помощью пломбирования весов посредством нанесения поверителем пломбы на пластичный материал, устанавливаемой на пломбировочную чашку под грузоприемным устройством (см. Рисунки 12 и 13).
Пломба поверителя
Рисунок 12 - Схема пломбировки весов ШТРИХ-ПРИНТ, ШТРИХ-ПРИНТ М, ШТРИХ-ПРИНТ Ф1, ШТРИХ-ПРИНТ ФП, ШТРИХ-ПРИНТ ФШ, ШТРИХ-ПРИНТ С
Рисунок 13 - Схема пломбировки весов ШТРИХ-ПРИНТ 5М, ШТРИХ-ПРИНТ 5Ф1, ШТРИХ-ПРИНТ 5ФЦ ШТРИХ-ПРИНТ 5ФШ, ШТРИХ-ПРИНТ 5С
Контрольная сумма исполняемого кода, контрольное число несбрасываемого счетчика количества изменений конструктивных параметров и пломбирование весов в достаточной мере защищают метрологически значимую часть ПО и конструктивные параметры от преднамеренных и непреднамеренных изменений и соответствуют уровню "С" по МИ 3286-2010.
Значения максимальной нагрузки (Max), минимальной нагрузки (Min), поверочного деления (е), действительной цены деления (d), пределов допускаемой погрешности при первичной поверке (mpe), в соответствующих интервалах взвешивания, и диапазона выборки массы тары, в зависимости от модификации, приведены в таблице 2.
Таблица 2
| Обозначение модификации | Max, кг | Min, кг | e=d, г | Интервал взвешивания | Пределы допускаемой погрешности при первичной поверке, (mpe) г | Диапазон выборки массы тары, г |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 6-1.2 | 3/6 | 0,02 | 1 | от 0,02 до 0,5 кг включ. | ± 0,5 | от 0 до 3000 |
| св. 0,5 до 2 кг включ. | ± 1 | |||||
| св. 2 до 3 кг включ. | ± 1,5 | |||||
| 2 | св. 3 до 4 кг включ. | ± 2 | ||||
| св. 4 кг | ± 3 | |||||
| 6-2 | 6 | 0,04 | 2 | от 0,04 до 1 кг включ. | ± 1 | |
| св. 1 до 4 кг включ. | ± 2 | |||||
| св. 4 кг | ± 3 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| от 0,02 до 0,5 кг включ. | ± 0,5 | |||||
| 1 | св. 0,5 до 2 кг включ. | ± 1 | ||||
| св. 2 до 3 кг включ. | ± 1,5 | |||||
| 15-1.2.5 | 3/6/15 | 0,02 | 2 | св. 3 до 4 кг включ. | ± 2 | |
| св. 4 до 6 кг включ. | ± 3 | |||||
| 5 | св. 6 до 10 кг включ. | ± 5 | ||||
| св. 10 кг | ± 7,5 | |||||
| от 0,04 до 1 кг включ. | ± 1 | от 0 до 7500 | ||||
| 2 | св. 1 до 4 кг включ. | ± 2 | ||||
| 15-2.5 | 6/15 | 0,04 | св. 4 до 6 кг включ. | ± 3 | ||
| 5 | св. 6 до 10 кг включ. | ± 5 | ||||
| св. 10 кг | ± 7,5 | |||||
| от 0,1 до 2,5 кг включ. | ± 2,5 | |||||
| 15-5 | 15 | 0,1 | 5 | св. 2,5 до 10 кг включ | ± 5 | |
| св. 10 кг | ± 7,5 | |||||
| от 0,1 до 2,5 кг включ. | ± 2,5 | |||||
| 5 | св. 2,5 до 10 кг включ | ± 5 | ||||
| 30-5.10 | 15/30 | 0,1 | св. 10 до 15 кг включ | ± 7,5 | ||
| 10 | св. 15 до 20 кг включ. | ± 10 | от 0 до 15000 | |||
| св. 20 кг | ± 15 | |||||
| от 0,2 до 5 кг включ. | ± 5 | |||||
| 30-10 | 30 | 0.2 | 10 | св. 5 до 20 кг включ | ± 10 | |
| св. 20 кг | ± 15 |
Пределы допускаемой погрешности в эксплуатации (у пользователя) равны удвоенному
значению пределов допускаемой погрешности при поверке.
Класс точности по ГОСТ Р 53228-2008..............................................................средний (III)
Диапазон рабочих температур, оС ....................................................от плюс 10 до плюс 40
Относительная влажность при температуре 40 оС, не более.........................................85 %
Влияние устройства установки нуля на результат взвешивания, не более...............±0,25 е
Показания на дисплее массы, г, не более................................................................Max + 9 e
Электрическое питание от сети переменного тока:
+ 22
- напряжением, В.....................................................................................................220- 33
- частотой, Гц.............................................................................................................50 ±1
Потребляемая мощность, В А, не более:............................................................................100
Время прогрева весов, мин, не более ....................................................................................2
Габаритные размеры весов, размеры грузоприемного устройства и масса весов в зависимости от конструктивного исполнения приведены в таблице 3 Таблица 3
| Обозначение исполнения | Габаритные размеры весов (Д х Ш х В), мм, не более | Размеры грузоприемного устройства (Д х Ш), мм, не более | Масса весов, кг, не более |
| 1 | 2 | 3 | 4 |
| ШТРИХ-ПРИНТ | 355 х 460 х 570 | 350х310 | 16 |
| ШТРИХ-ПРИНТ М | 355 х 515 х 465 | 350х310 | 14 |
| ШТРИХ-ПРИНТ 5М | 360 х 438 х 570 | 350х283 | 15 |
| ШТРИХ-ПРИНТ Ф1 | 355 х 440 х 145 | 350х310 | 13,5 |
| 1 | 2 | 3 | 4 |
| ШТРИХ-ПРИНТ 5Ф1 | 360 х 400 х 155 | 350х283 | 12,5 |
| ШТРИХ-ПРИНТ Ф11 | 355 х 485 х 145 | 350х310 | 13,5 |
| ШТРИХ-ПРИНТ 5Ф11 | 360 х 400 х 155 | 350х283 | 12,5 |
| ШТРИХ-ПРИНТ ФШ | 355 х 520 х 465 | 350х310 | 14 |
| ШТРИХ-ПРИНТ 5ФШ | 360 х 438 х 570 | 350х283 | 15 |
| ШТРИХ-ПРИНТ С | 360 х 430 х 645 | 350х310 | 18 |
| ШТРИХ-ПРИНТ 5С | 450 х 438 х 650 | 350х283 | 18,5 |
Долговечность, количество циклов (нагружения/разгружения), не менее...............100000
Знак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и фотохимическим способом на табличку, прикрепленную на корпусе весов.
Весы........................................................................................................................1 экз.
Руководство по эксплуатации..............................................................................1 экз.
ГОСТ Р 53228-2008 "Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания".
"Весы настольные электронные ШТРИХ-ПРИНТ. Руководство по эксплуатации РЭ 4274-00945915116-2011". Раздел 9 "Методы и средства поверки".
Основное поверочное средство - эталонные гири 4-го разряда в соответствии с ГОСТ 8.021-2005 "Государственная поверочная схема для средств измерения массы".
Методы измерений приведены в разделе 9 документа "Весы настольные электронные ШТРИХ-ПРИНТ. Руководство по эксплуатации".
Нормативные документы, устанавливающие требования к весам настольным электронным ШТРИХ-ПРИНТ
ГОСТ Р 53228-2008 "Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания"
ГОСТ 8. 021-2005 "Государственная поверочная схема для средств измерений массы"
Осуществление торговли и товарообменных операций, выполнение работ по расфасовке
товаров.
