| Номер в госреестре | 22426-16 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | ФСТ-03 |
| Изготовитель | НП ОДО "Фармэк", Беларусь, г.Минск. |
| Год регистрации | 2016 |
| Срок свидетельства | 24.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы ФСТ-03 (далее - газоанализаторы) предназначены для непрерывного автоматического измерения объемной доли метана или пропана и (или) массовой концентрации угарного газа, а также довзрывных концентраций горючих газов и паров горючих жидкостей (далее - довзрывных концентраций Ех) в воздухе и выдачи сигнализации о превышении установленных пороговых значений концентраций контролируемых газов.
Газоанализаторы являются многоканальными стационарными приборами непрерывного действия и выпускаются в исполнении «Газоанализаторы ФСТ-03м».
Конструктивно газоанализаторы состоят из блока питания, сигнализации (далее - БПС), и выносных блоков датчиков (далее - БД).
БД имеют квадратную либо цилиндрическую форму с обозначением химической формулы определяемых компонентов CH4, С3Н8, Ех или CO.
БПС имеет два варианта исполнения:
- питание осуществляется от сети переменного тока с номинальным напряжением 230 В и частотой 50 Гц;
- питание осуществляется от источника постоянного напряжения 24 В.
Принцип действия газоанализаторов основан на регистрации изменения сопротивления термокаталитического сенсора при изменении концентрации метана, пропана, а также довзрывных концентрвций Ех и регистрации изменения тока электрохимического сенсора при изменении концентрации оксида углерода.
Довзрывные концентрации Ех измеряются в процентах от нижнего концентрационного предела распространения пламени. Метрологические характеристики довзрывных концентраций Ех нормированы для поверочного компонента гексан. Нижний концентрационный предел распространения пламени (далее - % НКПР) для гексана принят равным 1,0 об. %.
Газоанализаторы обеспечивают:
- одновременное измерение объемной доли метана (пропана), довзрывной концентрации Ех, массовой концентрации оксида углерода;
- возможность одновременного контроля до восьми точек (количество каналов);
- возможность установки двух порогов сигнализации;
- световую и звуковую сигнализацию о превышении концентрации каждого газа установленных порогов сигнализации;
- отображение информации о работоспособности каждого канала;
- защиту сенсора метана (пропана) от газовой перегрузки;
- коммутацию двух внешних электрических цепей для подключения независимых исполнительных устройств;
- возможность обмена информацией с ЭВМ по последовательному интерфейсу RS-232.
Питание БД и передача информации к БПС осуществляется с помощью двухжильного
кабеля с сопротивлением не более 25 Ом.

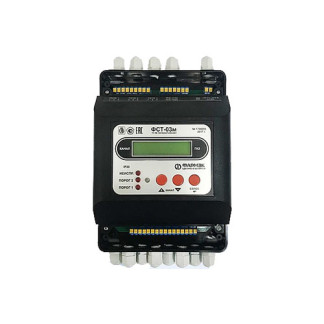

Рисунок 1 а - Внешний вид газоанализатора ФСТ-03м с питанием от источника постоянного
напряжения с номинальным значением 24 В
Схема пломбировки для защиты от несанкционированного доступа и место для нанесения знака поверки в виде поверительного клейма-наклейки приведена на рисунке 2.
| Место пломбировки изготовителем находится под верхней крышкой | Место нанесения знака поверки в виде клейма - наклейки | |
Газоанализаторы ФСТ-03м функционируют под управлением программного обеспечения (далее ПО). Программное обеспечение состоит из двух частей: встроенное ПО блоков датчика и встроенное ПО блока питания и сигнализации.
Структура ПО блока датчика представлена на рисунке 3.
Основные функции встроенного ПО БД следующие:
- определение относительной концентрации измеряемого компонента (точке калибровки концентрации соответствует значение 4096);
- передача измеренного значения в БПС путем частотной модуляции своего тока потребления;
- прием команд калибровки от БПС и запись соответствующих значений в EEPROM.
Основные функции встроенного ПО БПС следующие:
- прием данных относительной концентрации измеряемого компонента от БД, расчет абсолютной концентрации, определение ошибок и аварий;
- отображение расчетных данных на экране газоанализатора;
- управление встроенными пороговыми устройствами (светодиоды, реле, зуммер) и посылку команд для блока релейного расширения;
- связь с внешними устройствами по интерфейсу RS232/RS485;
- управление калибровкой БД, с выдачей команд калибровки по интерфейсу БПС-БД;
- тестирование пороговых устройств путем ввода концентрации измеряемого компонента и задания ошибок, аварий;
- программирование параметров с помощью системы иерархических меню, а именно: выбор
типа БД, задание калибровочной концентрации, задания значения порогов и т. п.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| ПО БПС ФСТ-03 м, ПО БД ФСТ-03 м | |
| Идентификационное наименование ПО | MainCPU.hex |
| Номер версии (идентификационный номер ПО) | Текущая |
| Цифровой идентификатор ПО | 0x12EF |
| Алгоритм вычисления цифрового идентификатора | CRC-16 |
| БД CH4 (C3H8) | |
| Идентификационное наименование ПО | PipCxHx.hex |
| Номер версии (идентификационный номер ПО) | Текущая |
| Цифровой идентификатор ПО | 0x12EF |
| Алгоритм вычисления цифрового идентификатора | CRC-16 |
| Идентификационные данные (признаки) | Значение |
| БД CO | |
| Идентификационное наименование ПО | PipCO.hex |
| Номер версии (идентификационный номер ПО) | Текущая |
| Цифровой идентификатор ПО | 0x24A5 |
| Алгоритм вычисления цифрового идентификатора | CRC-16 |
| БД Ex | |
| Идентификационное наименование ПО | PipEx.hex |
| Номер версии (идентификационный номер ПО) | Текущая |
| Цифровой идентификатор ПО | 0xE426 |
| Алгоритм вычисления цифрового идентификатора | CRC-16 |
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Основные метрологические и технические характеристики приборов приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон измерений: - объемной доли метана, % | от 0 до 2,50 |
| - объемной доли пропана,% - массовой концентрации оксида углерода, мг/м3 | от 0 до 1,00 |
| от 10 до 125 | |
| - довзрывной концентрации Ех, % НКПР | от 0 до 50,0 |
| Диапазон показаний: - объемной доли метана, % | от 0 до 5,00 |
| - объемной доли пропана, % | от 0 до 2,00 |
| - показаний массовой концентрации оксида углерода, мг/м3 | от 0 до 125 |
| - довзрывной концентрации Ех , % НКПР | от 0 до 99,9 |
| Пределы допускаемой основной абсолютной погрешности: - объемной доли метана, % | ±0,25 |
| - объемной доли пропана, % | ±0,10 |
| - довзрывной концентрации Ех, % НКПР | ±5,0 |
| Пределы допускаемой основной относительной погрешности: массовой концентрации оксида углерода, аммиака,% | ±25 |
| Пороги срабатывания сигнализации: «ПОРОГ 1» - объемной доли метана, % | 1,00 |
| - объемной доли пропана, % | 0,40 |
| - довзрывной концентрации Ех, % НКПР | 20,0 |
| - массовой концентрации оксида углерода, мг/м3 | 20 |
| «ПОРОГ 2» - объемной доли метана, % | 5,00 |
| - объемной доли пропана, % | 2,00 |
| - довзрывной концентрации Ех, % НКПР | 99,0 |
| - массовой концентрации оксида углерода, мг/м | 100 |
| Наименование характеристики | Значение характеристики |
| Предел допускаемой вариации показаний 0,5 от пределов основной погрешности. | |
| Пределы допускаемой дополнительной погрешности в диапазонах температур эксплуатации на каждые 10 °С 0,5 от пределов основной погрешности. | |
| Время прогрева, мин, не более | 2 |
| Номинальное время установления показаний Т 0,9 ном и пределы допускаемых отклонений от него, не более, с: - по метану и пропану - по оксиду углерода - по Ех | 15±1 90±1 60±1 |
| Габаритные размеры, мм, не более: - БПС - БД | 220х160х110 130х60х40 |
| Масса должна быть, кг, не более: - БПС - БД | 4,0 0,3 |
| Условия эксплуатации: - диапазон температур, °С - относительная влажность, %, при температуре 25 °С | от - 20 до + 50 98 |
| Условия транспортирования: - диапазон температур, °С - относительная влажность, %, при температуре 25 °С | от - 50 до + 50 95±3 |
наносится химическим способом на лицевую панель газоанализатора и типографским способом на титульный лист паспорта.
Состав комплекта поставки газоанализатора приведен в таблице 3. Дополнительное оборудование, используемое для расширения функциональных возможностей ФСТ-03В приведен в таблице 3.1
Таблица 3
| Наименование | Количество штук |
| Блок питания и сигнализации 220 В | По заказу |
| Блок питания и сигнализации 24 В | По заказу |
| Насадка | 1 |
| Шнур ШВВП-ВП 2х0,5-26-1,7 | 1 |
| Крепежный комплект | 1 |
| Паспорт | 1 |
| Упаковка | 1 |
| Блок датчика метана (пропана) с розеткой РС4ТВ | по заказу |
| Блок датчика оксида углерода с розеткой РС4ТВ | по заказу |
| Блок датчика Ех | по заказу |
| Примечание: соединительные кабели «БПС - БД» в комплект поставки не входят. | |
осуществляется по документу МП.МН 1058-2001 «Газоанализаторы ФСТ-03. Методика поверки» с изменением № 4, утвержденному РУП «БелГИМ» «07» июня 2016 г.
Основные средства поверки:
- ГСО-ПГС №№ 10541-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
приведены в паспорте на газоанализатор ФСТ-03.
ТУ РБ 100162047.025-2001 «Газоанализаторы ФСТ-03. Технические условия».
МП.МН 1058-2001 «Газоанализаторы ФСТ-03. Методика поверки».
