Газоанализаторы ФП11, 22577-21

Назначение

Газоанализаторы ФП11 модификации ФП11.2к (далее газоанализаторы) предназначены для измерения концентраций горючих газов: метана (СНд), пропана (СзНэ) или метана и пропана в воздушной атмосфере и выдачи сигнализации при превышении установленных пороговых значений объемной доли газов.

Область применения - производственные помещения, колодцы, подвалы, скважины и т.д., в которых возможно образование взрывоопасных смесей газов.

Описание

Газоанализаторы представляют собой одноблочный переносной прибор со световой и звуковой сигнализацией, с жидкокристаллическим индикатором, с фиксированным порогом срабатывания сигнализации и принудительной подачей контролируемой среды при помощи встроенного микронасоса.

Калибровка газоанализаторов с термокаталитическим сенсором производится на метан (СНд), пропан (СзНв) или метан и пропан.

Калибровка газоанализаторов септическим инфракрасным сенсором производится на метан (СН4).

Принцип работы газоанализатора с термокаталитическим сенсором на метан и пропан основан на изменении сопротивления термокаталитического сенсора при воздействии на него газа.

Принцип работы газоанализатора с оптическим датчиком основан на измерении величины поглощения инфракрасного излучения молекулами определяемых компонентов.

Электрическое питание автономное - аккумуляторные батареи типа 4 х MS-4/5A1600.

Газоанализаторы соответствуют требованиям ТР ТС 012/2011, ГОСТ 31610.0, ГОСТ 31610.11, ГОСТ IEC 60079-1, имеют маркировку взрывозащиты 1 Ex d ib ПС Т5 Gb для газоанализаторов с термокаталитическим сенсором и 1 Ex ib ПС Т5 Gb для газоанализаторов с оптическим сенсором и предназначены для эксплуатации во взрывоопасных зонах помещений и наружных установок согласно гл.7.3 ПУЭ и другим техническим нормативным правовым актам, регламентирующим применение электрооборудования во взрывоопасных зонах. Взрывозащищенность газоанализатора обеспечивается видами взрывозащиты "Искробезопасная электрическая цепь i" по ГОСТ 31610.11, "Взрывонепроницаемая оболочка" по ГОСТ IEC 60079-1.

Внешний вид газоанализаторов приведен на рисунках 1 и 1а.

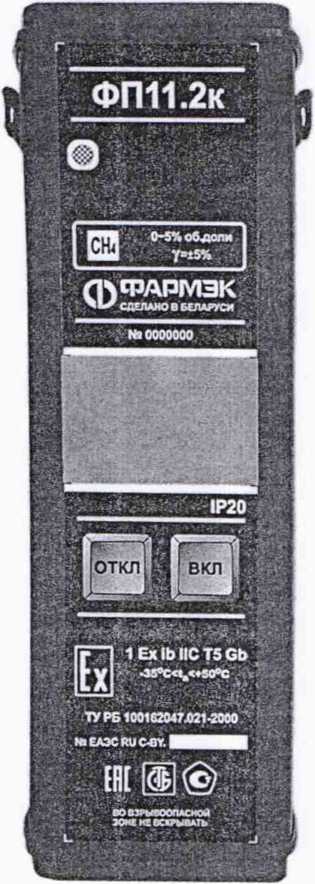

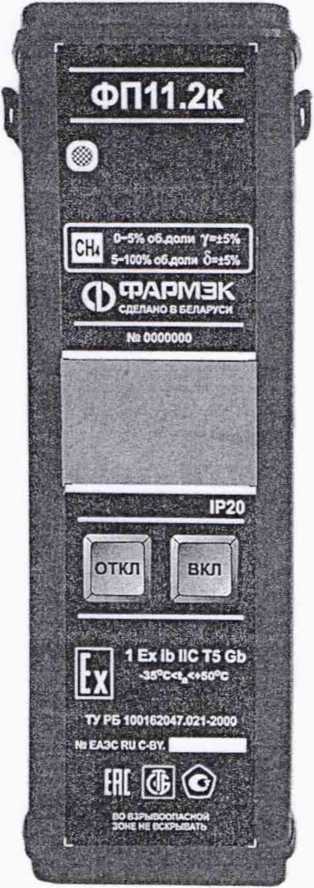

Рисунок 1 - Внешний вид газоанализаторов с оптическим датчиком

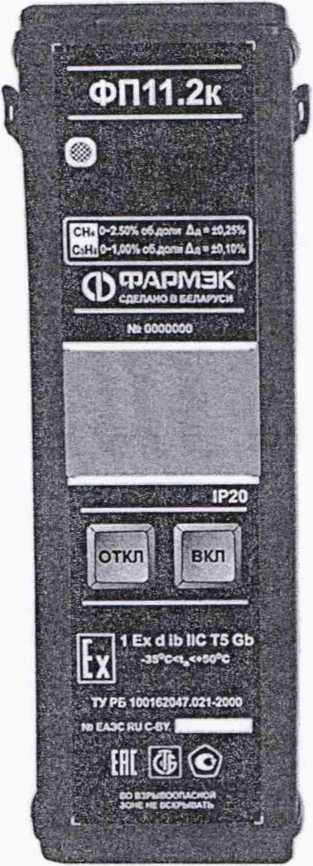

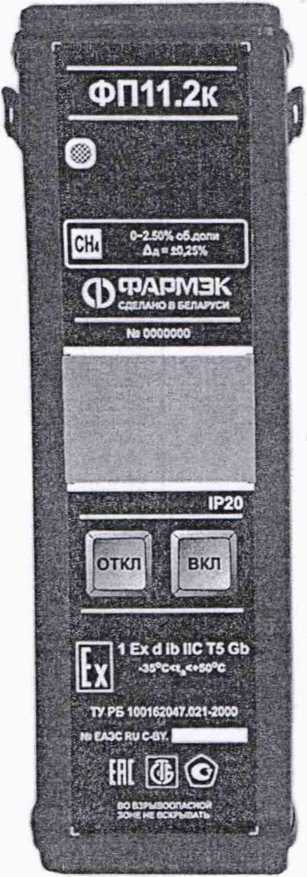

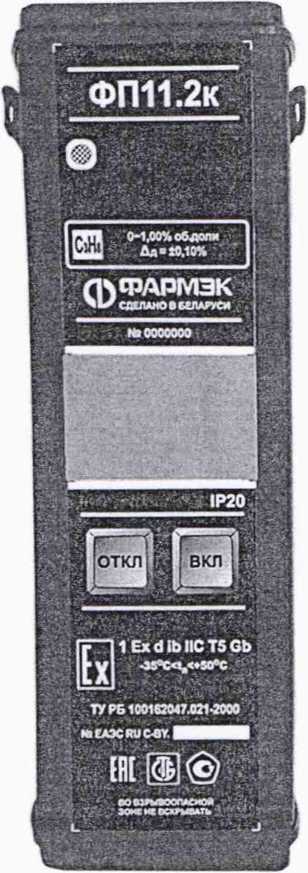

Рисунок 1а - Внешний вид газоанализаторов с термокаталитическим датчиком.

Схема пломбировки для защиты от несанкционированного доступа с указанием места для нанесения знака поверки и места пломбировки изготовителем приведена в приложении А к Описанию типа.

Программное обеспечение

Газоанализаторы функционируют под управлением программного обеспечения (далее ПО), состоящего из двух частей: встроенное ПО газоанализаторов и внешнее ПО.

Основные функции встроенного ПО газоанализаторов следующие:

- изменения концентрации контролируемого газа;

- определение превышения установленных порогов измеряемого газа;

- передача измеренной концентрации и состояния пороговых устройств в управляющий модуль по шине 1 -WIRE;

- определение ошибок и аварийных ситуаций газоанализатора;

- оповещение оператора о концентрации, превышении установленных порогов, ошибках, аварийных ситуациях и разряде аккумуляторной батареи посредством световой и звуковой сигнализации;

- контроль уровня и процесса заряда аккумуляторной батареи; [L \

- управление калибровкой газоанализатора;               ■

- связь с внешним устройством по USB-порту.

Внешнее ПО предназначено для персонального компьютера под управлением ОС Windows. Основные функции внешнего ПО: диагностика и настройка газоанализатора.

Идентификационные данные ПО газоанализаторов приведены в таблице 1.

Таблица 1.                                                                _________

Специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО ФП11,2к и измеренных данных, не требуется.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов приведены в таблицах 2 и 3.

Таблица 2 - Газоанализаторы с термокаталитическим датчиком

Таблица 3 - Газоанализаторы с оптическим датчиком

Номинальная ступень квантования, %:

- в диапазоне измерений от 0 до 5,00

- в диапазоне измерений свыше 5,0 до 100

Предел допускаемой вариации..................................0,5 предела основной погрешности.

Порог срабатывания сигнализации при измерении объемной доли, %:

- метана

- пропана

Пределы дополнительной погрешности измерения объемной доли.ивызванной отклонением температуры окружающей среды от нормальной до любой-в пределах рабочих условий применения на каждые 10 °C.............................0,5 предела основной погрешности.

Время установления рабочего режима, с, не более

\\         «Бенару /

V    у* листов 7 Лист 4

Время выхода на 90 % значение показаний то.э , с, не более:

- для газоанализаторов с термокаталитическими датчиками

- для газоанализаторов с оптическими датчиками

Потребляемая мощность, ВА, не более............................................................................

Напряжение питания постоянного тока, В............................................................от 4,2 до 6,0.

Габаритные размеры (без штанги заборной), мм, не более...............................200x70x37.

Масса, (без штанги заборной), г, не более

Расход анализируемой среды, создаваемый микронасосом, л/мин, не менее

Напряжение холостого хода Uxx аккумуляторной батареи газоанализаторов, В, не более

Ток короткого замыкания 1кз на выходе блока искрозащиты, А, не более

Климатические условия при эксплуатации:

- температура окружающей среды, °C.................................. от минус 35 до плюс 50;

- относительная влажность, %,.........................................98 при температуре 25 °C;

- атмосферное давление, кПа,...........................................................от 84 до 106,7.

Степень защиты, обеспечиваемая оболочками по ГОСТ 14254-2015:

- электронного блока

- блока аккумуляторной батареи.....................................................IP54 категория 2.

Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75

Средняя наработка на отказ, ч, не менее................................................................30000.

Средний срок службы, лет, не менее

Знак утверждения типа

Знак утверждения типа наносится химическим способом на лицевую панель газоанализатора и типографским способом на титульный лист паспорта.

Комплектность

Состав комплекта поставки газоанализатора приведен в таблице 3.

Таблица 3________________

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ РБ 100162047.021-2000 «Газоанализаторы ФП11. Технические условия».

МП.МН 903 -2000. «Газоанализаторы ФП11. Методика поверки».

Заключение

Газоанализаторы ФП11.2к соответствуют требованиям ТХР&-.100162047.021 -2000.

Соответствуют требованиям ТР ТС 020/2011 «Электромагнитная совместимость технических средств (декларация соответствия ТС BY/112 11.01 ТР020 003 31953 от

ii i ,!3»®реиий 7

\\ / .

\\ ^^йстов 7 Лист 5

15.02.2019), TP ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» (сертификат соответствия № ЕАЭС RU С - BY.НА65.В.00388/19 от 05.12.2019).

Межповерочный интервал: не более 12 месяцев; межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 6 месяцев.

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ. Республика Беларусь, г. Минск, Старовиленский тракт, д.93,

Тел. (017) 378-98-13.

Аттестат аккредитации № BY/112 1.0025.
