Расходомеры-счетчики вихревые Взлет ВРС, 22589-12

Назначение

Расходомеры-счетчики вихревые «ВЗЛЕТ ВРС» (далее — расходомеры) предназначены для измерения среднего объемного (массового) расхода, объема (массы) газов, водяного пара и жидкостей.

Описание

Принцип действия расходомеров основан на измерении частоты пульсаций давления, возникающих в потоке газа, пара или жидкости при обтекании неподвижного тела, расположенного в трубопроводе, и преобразовании их в значение среднего объемного расхода и объема.

Расходомеры выпускаются двух модификаций:

ВРС-Г — для измерения среднего объемного (массового) расхода, объема (массы) газов;

ВРС-Ж — для измерения среднего объемного (массового) расхода, объема (массы) жидкостей и водяного пара.

Расходомеры состоят из вихревого преобразователя расхода (ВПР) и корректора [для расходомеров модификации ВРС-Г - корректора газового (КГ), для расходомеров модификации ВРС-Ж - корректора жидкостного (КЖ)].

ВПР содержит неподвижное тело, при обтекании которого образуются пульсации давления в потоке, и чувствительные элементы, которые воспринимают и преобразуют их в электрические сигналы.

Для приведения расхода и объема газа к стандартным условиям, измерения массы (массового расхода) расходомеры в зависимости от исполнения комплектуются преобразователями температуры и давления.

Корректор обрабатывает сигналы с ВПР и преобразователей температуры и давления, выполняет математическую обработку результатов измерений, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти результатов измерений и их вывод на устройства индикации. Корректор может выполняться в виде отдельного блока или конструктивно объединяться с ВПР.

Для работы во взрывоопасных зонах выпускаются взрывозащищенные исполнения расходомеров.

Исполнения расходомеров приведены в таблице 1.

Таблица 1

Программное обеспечение расходомеров является встроенным. Операционная система программного обеспечения после включения питания проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.

Программное обеспечение расходомеров обрабатывает сигналы с первичных преобразователей, выполняет математическую обработку результатов измерений, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти результатов измерений и их вывод на устройства индикации.

Идентификационные данные программного обеспечения расходомеров приведены в таблице 2.

Таблица 2

Программное обеспечение расходомеров не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя.

Программное обеспечение не влияет на метрологические характеристики средства измерений.

Защита программного обеспечения средства измерения от преднамеренных и непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

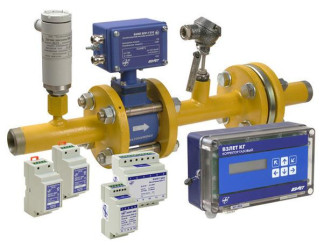

Общий вид расходомеров приведен на рисунке 1.

Для защиты от несанкционированного доступа расходомеры должны быть опломбированы в соответствии с рисунком 2.

1    - пломбировочное отверстие;

2    - пломба.

ВПР    корректор

Рисунок. 2 - Схема пломбировки расходомеров-счетчиков вихревых «ВЗЛЕТ ВРС»

Технические характеристики

Основные технические характеристики расходомеров приведены в таблице 3. Таблица 3

Пределы допускаемой относительной погрешности расходомеров модификации ВРС-Г при измерении, индикации, регистрации, хранении и передаче результатов измерения среднего объемного расхода, объема газа в рабочих условиях составляют ±1,5 %.

Пределы допускаемой относительной погрешности расходомеров модификации ВРС-Г при измерении, индикации, регистрации, хранении и передаче результатов измерения среднего объемного расхода, объема при стандартных условиях, а также массы газа составляют ±2,0 %.

Пределы допускаемой относительной погрешности расходомеров модификации ВРС-Ж при измерении, индикации, регистрации, хранении и передаче результатов измерения среднего объемного расхода, объема жидкости (пара) составляют:

-    ±0,75 %( отношение наибольшего расхода к наименьшему 1/20);

-    ±1,50 %( отношение наибольшего расхода к наименьшему 1/50).

Пределы допускаемой относительной погрешности измерения времени работы в различных режимах составляют ± 0,01%.

Знак утверждения типа

наносится на лицевую панель расходомера методом шелкографии и вносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 4

Поверка

осуществляется по методике, изложенной в разделе «Методика поверки» документа «Расходомеры-счетчики вихревые «ВЗЛЕТ ВРС». Руководство по эксплуатации» В66.00-00.00РЭ, утвержденной ГЦИ СИ ФГУП ВНИИР 20 февраля 2012 года.

Основное поверочное оборудование:

-    установка поверочная для поверки методом измерения среднего объемного расхода (объема) с пределами допускаемой относительной погрешности не более 1/3 пределов допускаемой относительной погрешности поверяемых расходомеров;

-    комплекс поверочный «ВЗЛЕТ КПИ» В64.00-00.00 ТУ, относительная погрешность при измерении силы тока не более ± 0,05 %, абсолютная погрешность при измерении (формировании) количества импульсов не более ± 1 имп., относительная погрешность при измерении (формировании) частоты не более ± 0,1 %; относительная погрешность при формировании сигнала оммического сопротивления не более ± 0,025%;

-    частотомер Ч3-64 ДЛИ 2.721.066 ТУ, относительная погрешность измерения частоты тока не более ± 0,10 %, абсолютная погрешность измерения количества импульсов не более ±

1 имп;

-    вольтметр В7-54/3, основная погрешность измерения силы постоянного тока не более ± 0,0015 %;

-    магазин сопротивлений Р 4831, ГОСТ 23737-79, пределы допускаемого отклонения сопротивления не более ±0,022 %;

-    микрометр трубный с нониусом МТ МТ50-1, ГОСТ 6507-90, предел измерений до 50 мм, цена деления 0,001 мм, погрешность не более 2 мкм;

-    секундомер, ГОСТ 5072-72.

Допускается применение другого оборудования с метрологическими характеристиками, не уступающими характеристикам приведенных средств измерения.

Сведения о методах измерений

Сведения о методах измерения содержатся в документе «Расходомеры-счетчики вихревые «ВЗЛЕТ ВРС». Руководство по эксплуатации» В66.00-00.00РЭ.

Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам вихревым «ВЗЛЕТ ВРС»

ГОСТ 28723-90. Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний.

ГОСТ Р 8.618-2006. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного и массового расходов газа.

ГОСТ 8.374-80. Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений объем-

8    2 3

ного расхода воды в диапазоне от 2,8х10- до 2,8х10- м/с

Технические условия. Расходомеры-счетчики вихревые «ВЗЛЕТ ВРС». ТУ4213-066-44327050-2001 (В66.00-00.00 ТУ).

Рекомендации к применению

-    измерения, предусмотренные законодательством Российской Федерации о техническом регулировании.
