Уровнемеры ультразвуковые Взлет УР, 22590-12

Назначение

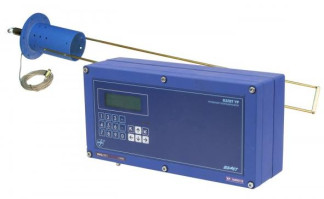

Уровнемеры ультразвуковые «ВЗЛЕТ УР» предназначены для измерения уровня жидких и сыпучих сред.

Описание

Принцип действия уровнемеров основан на измерении времени распространения акустических колебаний от источника излучения до границы раздела сред газ - измеряемая среда и обратно до приемника и определении дистанции от излучающей поверхности до поверхности раздела сред.

Конструктивно уровнемеры состоят из одной или нескольких акустических систем (АС) и блока измерительного цифрового (БИЦ). АС включает в себя пьезоэлектрический преобразователь (ПЭП), предназначенный для излучения и приема ультразвуковых колебаний и зву-ковод. АС комплектуется реперным отражателем или термопреобразователем сопротивления.

БИЦ формирует зондирующие импульсы для ПЭП, принимает и усиливает сигналы от ПЭП, измеряет времена прохождения ультразвукового сигнала в прямом и обратном направлении, осуществляет расчет вычисляемых параметров, информационный обмен с внешними устройствами и архивирование информации.

Программное обеспечение уровнемеров является встроенным. Операционная система программного обеспечения после включения питания проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.

Программное обеспечение уровнемеров предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений и их вывода на устройства индикации.

Идентификационные данные программного обеспечения уровнемеров приведены в таблице 1.

Таблица 1

Программное обеспечение уровнемеров не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя.

Программное обеспечение не влияет на метрологические характеристики средства измерений.

Защита программного обеспечения средства измерения от преднамеренных и непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Для защиты от несанкционированного доступа уровнемеры должны быть опломбированы в соответствии с рисунком 2.

1

2

1    - пломбировочное отверстие;

2    - пломба.

Рисунок. 2 - Схема пломбировки уровнемеров ультразвуковых «ВЗЛЕТ УР»

Технические характеристики

Основные технические характеристики уровнемеров приведены в таблице 2.

Пределы допускаемой основной абсолютной погрешности при измерении уровня в нормальных условиях эксплуатации составляют ± 4 мм.

Знак утверждения типа

наносится на лицевую панель уровнемера методом шелкографии и вносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 4

Поверка

осуществляется по методике, изложенной в разделе «Методика поверки» документа «Уровнемеры ультразвуковые «ВЗЛЕТ УР». Руководство по эксплуатации» В17.00-00.00РЭ, утверждённой ГЦИ СИ ФГУП «ВНИИР» 13 апреля 2012 г.

Основное поверочное оборудование:

-    установка поверочная уровнемерная, ГОСТ 8.477-82;

-    комплекс поверочный «ВЗЛЕТ КПИ», В64.00-00.00 ТУ, время задержки ультразвукового сигнала от 10-3 до 106 мкс, пределы относительной погрешности ± 0,15%;

-    рулетка, 3ПК2-10АНТ-1, цена деления 1 мм, ГОСТ7502-80;

-    частотомер Ч3-64 ДЛИ 2.721.066 ТУ, относительная погрешность измерения частоты не более ± 0,10 %, абсолютная погрешность измерения количества импульсов не более ± 1 имп;

-    магазин сопротивлений Р 4831, ГОСТ 23737-79, пределы допускаемого отклонения сопротивления не более ±0,022 %;

-    вольтметр В7-21 И22.710.004 ТУ, основная погрешность измерения силы тока ±1 0,1 + 0,03 In/Ix |, %, где In, Ix - предел измерения и измеряемое значение силы тока.

Допускается применение другого оборудования с метрологическими характеристиками, не уступающими характеристикам приведенных средств измерения.

Сведения о методах измерений

Сведения о методах измерения содержатся в документе «Уровнемеры ультразвуковые «ВЗЛЕТ УР». Руководство по эксплуатации» В 17.00-00.00 РЭ.

Нормативные и технические документы, устанавливающие требования к уровнемера ультразвуковым «ВЗЛЕТ УР»

ГОСТ 8.477-82. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений уровня жидкости.

В 17.00-00.00 ТУ «Уровнемеры ультразвуковые «ВЗЛЕТ УР». Технические условия».

Рекомендации к применению

-    выполнение государственных учетных операций.
