| Номер в госреестре | 22607-12 |
| Наименование СИ | Копры маятниковые |
| Обозначение типа СИ | PH |
| Изготовитель | "Walter + Bai AG", Швейцария |
| Год регистрации | 2012 |
| Срок свидетельства | 23.08.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Копры маятниковые РН предназначены для измерения энергии разрушения образцов при испытании на двухопорный изгиб, консольный изгиб, ударное растяжение и определения ударной вязкости материалов.
Принцип действия копров маятниковых РН основан на измерении величины энергии, затраченной на разрушение образца при ударе молотом маятника, свободно качающегося в поле силы тяжести. Энергия, затраченная на разрушение образца, определяется как разность потенциальной энергии маятника в начале падения и потенциальной энергии в точке взлёта маятника. Значение потенциальной энергии определяется массой маятника и углом отклонения.

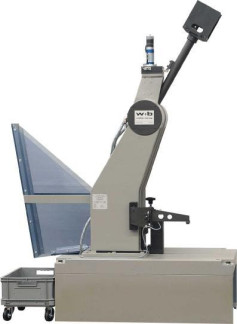

Конструктивно копры маятниковые РН состоят из рамы со стойкой, маятника с молотом, механизма поднятия, отпускания и торможения маятника, датчика угла отклонения маятника, модуля управления и обработки данных.
В верхней части стойки закреплена ось, на которой подвешен маятник с молотом, в котором находится ударный нож и установлен датчик угла отклонения маятника. Датчик угла отклонения определяет угол подъёма маятника до удара и угол взлёта маятника после разрушения образца. Для удержания маятника во взведенном положении имеется фиксирующая защелка.
Испытываемый образец, в зависимости от вида испытаний, крепится на опорах, в зажимных губках или в поперечном ярме, расположенных на раме.
Модуль управления и обработки данных предназначен для управления работой копров маятниковых РН, проведения настройки, калибровки, установки видов испытаний и их параметров, отображения результатов измерений на дисплее и вывода данных на внешние устройства. Конструкция корпуса копров маятниковых РН обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
Копры маятниковые РН выпускаются в девяти модификациях, отличающихся друг от друга диапазоном измерения энергии, габаритными размерами и массой.
Метрологические и технические характеристики копров маятниковых РН приведены в таблице 1.
Таблица 1
| Характеристи ки | Модификации | ||||||||
| РН-15 | РН-25 | РН-50 | РН-75 | РН-150 | РН-300 | РН-450 | РН-600 | РН-750 | |
| Номинальное значение потенциальной энергии маятника, Дж | 15 | 25 | 50 | 75 | 150 | 300 | 450 | 600 | 750 |
| Номинальный вес маятника, кг | 1,96 | 3,26 | 6,53 | 9,8 | 9,983 | 19,964 | 29,946 | 43,84 | 54,8 |
| Пределы допускаемого отклонения потенциальной энергии маятника от номинального значения, % | ± 0,5 | ||||||||
| Потеря энергии при свободном качании маятника за половину полного колебания ,не более, % | ± 0,5 | ||||||||
| Пределы допускаемой абсолютной погрешности измерения энергии, Дж | ±0,15 | ±0,25 | ±0,5 | ±0,75 | ± 1,5 | ± 3,0 | ±4,5 | ±6,0 | ±7,5 |
| Скорость движения маятника в момент удара, м/с | 3,8 | 5,25 | |||||||
| Г абаритные размеры (дхШхВ), мм | 510 х 380 х 720 | 640 х 480 х 1100 | 1120 х 610 х 1240 | 1680 х 910 х 1700 | 1810 х 1020 х 1900 | 2005 х 1110 х 2120 | 2110 х 1120 х 2220 | ||
| Масса, кг | 320 | 460 | 600 | 850 | 1400 | 1600 | |||
| Напряжение питания переменного тока (50Гц), В | 380 | ||||||||
Программное обеспечение (ПО), устанавливаемое в энергонезависимую память модуля
Таблица 2
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Charpy | Charpy_pro | I-2000-WIN-NT | 8CB9C3FF | CRC 32 |
I - метрологически значимая часть ПО;
2000-WIN-NT - метрологически не значимая часть ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений
- А по МИ 3286-2010.
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации типографским способом и на табличку, прикрепленную к боковой поверхности методом офсетной печати.
Комплектность средства измерения приведена в таблице 3. Таблица 3
| Наименование | Кол-во, шт | Примечание |
| Копер маятниковый РН | 1 | Модификация по заказу |
| CD с Руководством по эксплуатации и методикой поверки | 1 | |
| CD с ПО | 1 |
осуществляется по МП ТИнТ 40-2012 «Копры маятниковые РН. Методика поверки», утверждённой ГЦИ СИ ООО «ТестИнТех» 14.06.2012г.
Основные средства поверки:
Квадрант оптический типа - КО-30М, ±180°; ПГ ±30", ТУ3.-3.1387-76;
Динамометр сжатия 2-го разряда - ГОСТ 8.663-09;
Секундомер механический по ТУ 25-1819.0021-90, диапазон (0-60)с. (0-60)мин., с ценой деления 0,2с, с погрешностью не более ±0,2 %
Сведения о методах измерений содержатся в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к копрам маятниковым РН
1 Техническая документация изготовителя «Walter+bai ag».
2 ГОСТ 10708-82 «Копры маятниковые. Технические условия»
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
