Государственный реестр средств измерений

Устройства SITRANS FM Magflo Verificator, 22660-12

22660-12
Для контроля метрологических характеристик расходомеров-счетчиков электромагнитных SITRANS FM Magflo.
Карточка СИ
Номер в госреестре 22660-12
Наименование СИ Устройства
Обозначение типа СИ SITRANS FM Magflo Verificator
Изготовитель "Siemens SAS", Франция
Год регистрации 2012
Срок свидетельства 25.11.2026
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Устройства SITRANS FM Magflo Verificator (далее - устройства) предназначены для контроля метрологических характеристик расходомеров-счетчиков электромагнитных SI-TRANS FM Magflo.

Описание

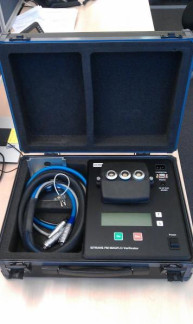

Устройство является переносным прибором, состоящем из: панели управления, дисплея, клеммных разъемов для подключения преобразователя сигналов и первичного преобразователя расходомера-счетчика, а также специальных кабелей.

Устройство формирует ряд калиброванных значений напряжения, соответствующие скоростям потока 0,5; 1,0 и 3,0 м/с в первичном преобразователе расходомера-счетчика электромагнитного, которые подаются на преобразователь сигнала расходомера счетчика. При этом устройство автоматически рассчитывает соответствующие значения выходных токовых и частотных сигналов и измеряет полученные на выходах преобразователя сигналов их значения с последующем вычислением погрешности относительно расчетных значений.

На обмотки электромагнитов расходомера-счетчика подаются импульсы рабочего напряжения и производится сравнение параметров магнитного поля с параметрами, полученными при калибровке расходомера-счетчика на заводе-изготовителе, хранящимися в блоке памяти расходомера.

Для тестирования сопротивления изоляции расходомера-счетчика устройство формирует постоянное опорное напряжение равное 60 В, которое подается на обмотки электромагнитного расходомера-счетчика. В случае если устройство измеряет напряжение тока утечки больше чем 1,67-10 -9 В, регистрируется нарушение сопротивления изоляции.

Устройство обеспечивает регистрацию процессов тестирования и результатов измерений в виде стандартного отчета, а также его вывод на ПК по интерфейсу RS232.

Программное обеспечение

Встроенное программное обеспечение устройства (ПО) используется для измерений значений напряжений подаваемых на первичный преобразователь сигнала счетчика и преобразователь сигналов, а также для визуального отображения процесса проверки на встроенном дисплее. Устройство автоматически рассчитывает соответствующие значения выходных токовых и частотных сигналов и измеряет полученные на выходах преобразователя сигналов их значения, с последующем вычислением погрешности относительно расчетных значений.

Передача результатов полученных устройством осуществляется на ПК по цифровому интерфейсу RS232.

Программирование микроконтроллера электроники устройства производится на производстве. В дальнейшем исключается возможность считывания и изменения ПО за пределами завода-изготовителя как в полевых так и в лабораторных условиях. После проверки метрологических характеристик блоки электроники устройства маркируются соответствующими наклейками.

Класс защиты ПО по МИ 3286-2010 - «А».

Наименование

ПО

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

EMBEDDED SW

A5E01603750A DS:01

1.40

н/о

BIN

Технические характеристики

Диапазон измерений токовых выходных сигналов, мА

0 ... 20, 4. . . 20

Диапазон измерений частотно-импульсных выходных сигналов, кГц

0... 10

Пределы относительной погрешности измерений выходного токового сигнала, %

±1,0

Пределы относительной погрешности измерений выходного частотно-импульсного сигнала, %

±0,5

Диапазон измерений времени нарастания магнитного поля, мс

0,6 . . . 100

Пределы относительной погрешности измерений времени нарастания магнитного поля, %

±1

Диапазон рабочих температур окружающего воздуха, °С

-20... +50

Напряжение питания, В: -от сети переменного тока -от сети постоянного тока

220(+10/-15%), 11. . . 24 11...30

Частота, Гц.

50 ±1

Потребляемая мощность, не менее, ВА

30

Г абаритные размеры, не более, мм

450x350x130

Масса, не более, кг

10,2

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Наименование

Кол-во, шт.

Устройства SITRANS FM MAGFLO Verificator

1

Руководство по эксплуатации

1

Паспорт

1

Методика поверки

1

Поверка

осуществляется по документу МП 22660-03 «Устройства поверочные SITRANS FM MAGFLO Verificator. Методика поверки», разработанной и утвержденной ГЦИ СИ ФГУП «ВНИИМС» в 2003г.

Основное поверочное оборудование:

-поверочные расходомерные установки с пределами допускаемой относительной погрешности ±0,15 %;

-сравнительные расходомеры-счетчики электромагнитные SITRANS FM MAGFLO Ду 50... 150 с относительными погрешностями не более ±0,25 % и ±0, 5 %;

-термометр типа ТЛ-4 с пределами измерений до 100 0 С и ценой деления 0,5° С, по ГОСТ 28498-90;

-    психрометр аспирационный типа М-54;

-    барометр БОП-1 по ТУ ИКЛВ.406525.001.

Сведения о методах измерений

изложены в документе «Устройства SITRANS FM Magflo Verificator», руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к устройствам SITRANS F M MAGFLO Verificator

1.    ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».

2.    ГОСТ 28723-90 «Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний».

3.    ГОСТ Р 8.654-2009 «Требования к программному обеспечению средств измерений. Основные положения».

4.    Техническая документация фирмы-изготовителя.

Рекомендации к применению

Осуществление торговли и товарообменных операций.
