Копры маятниковые RKP, PSW, 22678-14

Для измерений энергии разрушения образцов при их испытаниях на двухопорный ударный изгиб, консольный изгиб и ударное растяжение. Область применения: лаборатории различных отраслей промышленности, проводящие определение механических свойств пластмасс, металлов и других материалов.

Документы

Описание типа

Карточка СИ

Номер в госреестре	22678-14
Наименование СИ	Копры маятниковые
Обозначение типа СИ	RKP, PSW
Изготовитель	"Zwick GmbH & Co. KG", Германия
Год регистрации	2014
Срок свидетельства	05.12.2019
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать

Назначение

Копры маятниковые RKP, PSW (далее по тексту - копры) предназначены для измерения энергии разрушения образцов при испытаниях материалов на двухопорный ударный изгиб, консольный изгиб, ударное растяжение.

Описание

Принцип действия копров заключается в ударном воздействии маятника, свободно качающегося в поле силы тяжести, на испытываемый образец. При этом разность потенциальных энергий маятника в начале его движения и в точке взлета определяет энергию разрушения образца.

Конструкция копров содержит станину, на которой в сдвоенной вертикальной стойке закреплена ось подвеса маятника. Маятник представляет собой штангу, в нижней части которой закреплён молот с ножом. Для задания требуемого значения потенциальной энергии предусмотрена установка одного из маятников, входящих в комплект поставки. В нижней части станины расположены опоры для размещения испытуемого образца. С маятником связана стрелка аналогового индикатора, а также датчик угла поворота, информация от которого обрабатывается и отображается на цифровом дисплее и на дисплее персонального компьютера (ПК) с установленным программным обеспечением (ПО). Копры оснащаются защитной кабиной.

Конструкция корпуса копров обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.

Копры выпускаются в трех модификациях, отличающихся друг от друга номинальным значением потенциальной энергии, габаритными размерами и массой.

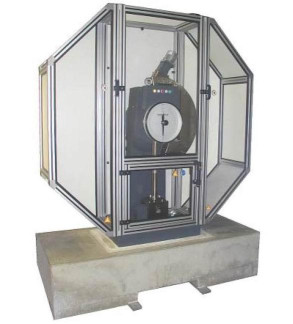

Внешний вид копров маятниковых RKP приведен на рисунке 1.

Программное обеспечение

Внешний вид копров маятниковых PSW приведен на рисунке 2.

Идентификационные данные программного обеспечения представлены в таблице 1.

Таблица 1

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	«testXpert»	«testXpert II»
Номер версии (идентификационный номер) ПО	Не ниже 7.0	Не ниже 1.41
Цифровой идентификатор ПО	---	---

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню “С” по МИ 3286-2010.

Технические характеристики

Метрологические и технические характеристики копров маятниковых RKP и PSW приведены в таблице 2.

Таблица 2

Характеристики	Модификации
Характеристики	RKP 300		RKP 450			PSW 750
Номинальное значение потенциальной энергии маятника (в зависимости от применяемого маятника), Дж	150	300	150	300	450	300	450	600	750
Допускаемое отклонение запаса потенциальной энергии маятника от номинального значения, %	±0,5
Диапазон измерения энергии, Дж	15 120	30 240	15 120	30 240	45 360	30 240	45 360	60 480	75 600
Пределы допускаемой абсолютной погрешности измерения энергии (в зависимости от маятника), Дж	±1,5	±3	±1,5	±3	±4,5	±3	±4,5	±6	±7,5
Потеря энергии при свободном качании маятника за половину полного колебания, не более, %	0,5
Скорость движения маятника в момент удара, м/с	5,0±0,5
Масса, кг	700					780
Габаритные размеры (ДхШхВ), мм	1920x500x2000					2500x1200x2734
Питание, В/Гц	380/50

Условия эксплуатации:

- температура, °С

20±10

60±20

86.106

- относительная влажность, %

- атмосферное давление, кПа

Знак утверждения типа

Знак утверждения типа наносится типографским способом на станину копров маятниковых RKP, PSW и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплектность средства измерения приведена в таблице 3.

Таблица 3

Наименование	Количество, шт	Примечание
Копёр маятниковый	1
Кабина защитная	1
Персональный компьютер с программным обеспечением	1	Поставляется дополнительно по заказу
Комплект кабелей соединительных	1
Руководство по эксплуатации	1
Методика поверки	1
Маятник	По заказу	Поставляется дополнительно по заказу
Опциональные приспособления	По заказу	Поставляются дополнительно по заказу

Поверка

существляется в соответствии с документом МП РТ 2149-2014 «Копры маятниковые RKP, PSW. Методика поверки», утверждённым ГЦИ СИ ФБУ «Ростест-Москва» 27.06.2014 г.

Основные средства поверки:

- Штангенциркуль ШЦ-1-150-0,05, основная погрешность ±0,05 мм, ГОСТ 166-89;

- Угломер типа 4-10, основная погрешность ±10', ГОСТ 5378-88;

- Динамометр, разряд 2 по ГОСТ Р 8.663-09, основная погрешность ±0,12 %;

- Уровень электронный, основная погрешность ±3';

- Секундомер механический, класс 2.

Сведения о методах измерений

Методы измерений содержатся в документе: «Копры маятниковые RKP, PSW. Руководство по эксплуатации»

Нормативные и технические документы, устанавливающие требования к копрам маятниковым RKP, PSW

1. ГОСТ 10708-82 «Копры маятниковые. Технические условия»;

2. ГОСТ 9454-78 «Металлы. Методы испытания на ударный изгиб при пониженной,

комнатной и повышенной температурах»;

3. Техническая документация фирмы «Zwick GmbH & Co. KG», Германия.

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
