Калориметры сжигания с бомбой (жидкостные) В-08МА "К", 22684-13

Назначение

Калориметры сжигания с бомбой (жидкостные) В-08МА «К» предназначены для измерений энергии сгорания твердых, жидких и газообразных топлив, в том числе угля, кокса, нефти и нефтепродуктов, газов в диапазоне от 10 до 40 кДж, в условиях заводских лабораторий и при научных исследованиях.

Описание

Калориметр сжигания с бомбой (жидкостный) В-08МА «К» представляет собой измерительный прибор настольного типа. Калориметр является автоматическим, изопериболического типа, с термостатированной воздушной оболочкой. Изопериболический режим характеризуется тем, что оболочка калориметра поддерживается при постоянной температуре, в то время как температура калориметрического сосуда изменяется за счет энергии, выделяемой в результате сгорания пробы топлива.

Удельная энергия сгорания топлива определяется путем его сжигания в калориметрической бомбе в среде сжатого кислорода. Бомба с анализируемой пробой топлива помещается в калориметрический сосуд. Калориметрический сосуд выполнен герметичным, заполнен калориметрической жидкостью (водой) и стационарно закреплен внутри оболочки. В калориметре изменение температуры калориметрической жидкости, выделившаяся в процессе горения энергия и измеренный заранее энергетический эквивалент (теплоемкость системы) связаны функциональной зависимостью.

Калориметр снабжен двумя встроенными платиновыми преобразователями: первый преобразователь осуществляет измерение температуры воды в калориметрическом сосуде, второй снимает информацию о температуре оболочки. Информация с преобразователей передается на контроллер, который управляет проведением опытов и производит расчет удельной энергии сгорания топлива или энергетического эквивалента калориметра. Конечным результатом является протокол измерений с возможностью просмотра результатов промежуточных измерений.

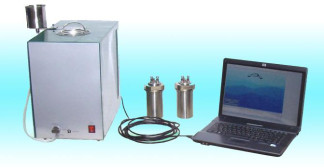

Калориметр сжигания с бомбой (жидкостный) В-08МА «К» состоит из: калориметрического блока со съёмными калориметрическими бомбами и персонального компьютера, оснащенного: операционной системой Windows 7, процессор не ниже Pentium 4, ОЗУ 512 МВ. Программное обеспечение, устанавливается при проведении пуско-наладочных работ.

На передней панели калориметра расположен выключатель сети, кран слива воды со штуцером. На задней панели расположены: сетевой шнур, предохранители и разъем подключения принтера.

Программное обеспечение

Калориметр сжигания с бомбой (жидкостный) В-08МА «К» представляет собой калориметр, подключенный к персональному компьютеру, с установленным программным обеспечением (ПО), позволяющим осуществлять управление процессом измерения энергии сгорания твердых, жидких и газообразных топлив, проводить обработку и передачу данных.

Калориметрический блок снабжен интерфейсом связи с ПК с помощью кабеля USB (входит в комплект калориметра).

В соответствии с разделом 2.6 МИ 3286-2010 уровень защиты программного обеспечения калориметра сжигания с бомбой (жидкостного) В-08МА «К» от непреднамеренных и преднамеренных изменений соответствует уровню «С».

Влияние ПО СИ на метрологические характеристики учтено при нормировании метрологических характеристик.

Идентификационные данные программного обеспечения;

Характеристика    Значение

Диапазон измерений энергии сгорания, кДж    от 10 до 40

Диапазон значений энергетического эквивалента, Дж/К    от 14850 до 15150

Пределы допускаемой относительной погрешности

(расширенной    неопределенности)    значения

энергетического эквивалента    ±0,1

Длительность калориметрического измерения, мин    22

Разрешающая способность измерений температуры, °С    0,0001

Нестабильность температуры статирования оболочки в

течение 30 минут, °С, не более    ±0,05

Бомбы калориметрические

-    выдерживают гидравлическое давление, МПа    10,8

-    герметичны при давлении газа, МПа    3,9 Вместимость калориметрического сосуда, см    325 ±15 Напряжение питания переменного тока, В    220 10-15 Частота, Гц    50±1 Потребляемая мощность, не более, Вт    200 Габаритные размеры калориметра, мм

высота    480

ширина    275

глубина    420 Масса сухого калориметра без комплекта

принадлежностей, кг, не более:    21

Устойчивость к температуре транспортирования    от -50 °С до 50 °С Условия эксплуатации:

диапазон температуры окружающей среды, ° С    от +18 до +25 диапазон относительной влажности окружающего

воздуха, %    до 98

Срок службы, лет    8

Наработка на отказ, ч    2800

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации калориметра методом компьютерной графики и на боковую поверхность прибора в виде наклейки.

Комплектность

Поверка

осуществляется по документу ГОСТ Р 8.789-2012 «ГСИ. Калориметры сжигания с бомбой. Методика поверки».

Основные средства поверки: ГСО 5504-90 «Бензойная кислота “К-3”».

Сведения о методах измерений

Методика измерений приведена в документах:

«Калориметр сжигания с бомбой (жидкостный) В-08МА «К». Руководство по эксплуатации». ГОСТ 147-95 (ИСО 1928-76). «Топливо твердое минеральное. Определение высшей теплоты сгорания и вычисление низшей теплоты сгорания».

ГОСТ 21261-91. «Нефтепродукты. Метод определения высшей теплоты сгорания и вычисление низшей теплоты сгорания».

Нормативные и технические документы, устанавливающие требования к калориметрам сжигания с бомбой (жидкостным) В-08МА «К»

1.    ГОСТ Р 8.667-2009 ГСИ. «Государственная поверочная схема для средств измерений энергии сгорания, удельной энергии сгорания и объемной энергии сгорания (калориметров сжигания) ».

2.    Техническая документация фирмы изготовителя.

Рекомендации к применению

выполнение государственных учетных операций.
