| Номер в госреестре | 22712-12 |
| Наименование СИ | Машины универсальные испытательные |
| Обозначение типа СИ | LF |
| Изготовитель | "Walter + Bai AG", Швейцария |
| Год регистрации | 2012 |
| Срок свидетельства | 23.08.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Машины универсальные испытательные LF предназначены для измерения силы и деформации при испытаниях образцов материалов на растяжение, сжатие и изгиб.
Принцип действия машин универсальных испытательных LF основан на преобразовании деформации испытуемого образца при растяжении, сжатии или изгибе в аналоговый электрический сигнал, пропорциональный измеряемой величине.
Машины универсальные испытательные LF состоят из основания, на котором закреплены нагружающая рама и направляющие колонны с подвижной и неподвижной траверсами, захватами образца на траверсах, гидравлического привода подвижной траверсы, гидростанции гидропривода, датчика силы, датчика перемещения подвижной траверсы, электронного блока управления.
Испытываемый образец закрепляется в клиновых или гидравлических захватах подвижной и неподвижной траверсы. Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком силы, размещенным на подвижной или неподвижной траверсе. Датчик перемещения измеряет перемещение траверсы. Сигналы от датчиков силы и перемещения поступают в блок управления и сбора данных. Перемещение подвижной траверсы осуществляется от отдельного привода и позволяет изменять высоту рабочего пространства. Блок управления и сбора данных предназначен для управления режимами работы машины, обработки, хранения и отображения значений величины силы и деформации. Конструкция корпуса машин универсальных испытательных LF обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
Машины могут быть укомплектованы датчиками продольной и поперечной деформации, которые по виду контакта с испытываемым образцом могут быть контактными и бесконтактными.
Машины универсальные испытательные LF выпускаются в двенадцати модификациях. Модификации LF 100, LF 250, LF 400 снабжены двумя направляющими колоннами, а модификации LF 600, LF 1000, LF 1500, LF 2000, LF 2500, LF 3000, LF4000, LF5000, LF6000 снабжены четырьмя направляющими колоннами. Модификации машин универсальных испытательных LF отличаются наибольшим пределом нагрузки, габаритными размерами, массой.

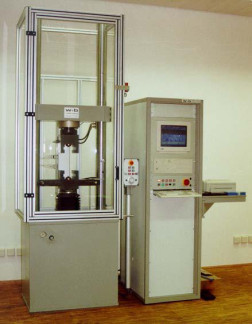

Рисунок 2. Общий вид машины универсальной испытательной LF с четырьмя направляющими
колоннами.
Программное обеспечение (ПО), устанавливаемое в блок управления с загрузочного диска, отображено в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентиф икаци-онное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Dion | Dion_pro | V 4.ХХ* | 3AC34EE6 | CRC 32 |
* 4. - метрологически значимая часть ПО;
ХХ - метрологически не значимая часть ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений
- А по МИ 3286-2010.
Метрологические и технические характеристики машин универсальных испытательных LF приведены в таблице 2.
Таблица 2
| Характеристики | LF 100 | LF 250 | LF 400 | LF 600 | LF 1000 | LF 1500 | LF 2000 | LF 2500 | LF 3000 | LF 4000 | LF 5000 | LF 6000 |
| Наибольшая предельная нагрузка, кН | 100 | 250 | 400 | 600 | 1000 | 1500 | 2000 | 2500 | 3000 | 4000 | 5000 | 6000 |
| Пределы допускаемой относительной погрешности сило-измерителя, % | ± 0,5 | |||||||||||
| Пределы допускаемой относительной погрешности измерения перемещения подвижной траверсы, % | ± 1 | |||||||||||
| Характеристики | LF 100 | LF 250 | LF 400 | LF 600 | LF 1000 | LF 1500 | LF 2000 | LF 2500 | LF LF LF LF 3000 4000 5000 6000 | |
| Максимальная скорость перемещения подвижной траверсы, мм/мин | 220 | 200 | 200 | 210 | 210 | 200 | ||||
| Пределы допускаемой относительной погрешности задания скорости перемещения подвижной траверсы без нагрузки, % | ± 1 | |||||||||
| Высота рабочего пространства без захватов, мм | 800 | 800 | 900 | 1200 | 1400 | 1600 | 1600 | |||
| Габаритные размеры: высота, мм длина, мм ширина, мм | 2485 680 600 | 2870 880 600 | 3175 920 600 | 3390 800 600 | 3740 1020 800 | 4025 1170 1000 | 4200 1400 1170 | 4200 1600 1200 | 4400 1600 1260 | 4400 2600 1830 |
| Масса машины, кг | 1480 | 1850 | 2110 | 2195 | 2450 | 2655 | 2810 | 2850 | 3120 | 3300 3500 4000 |
| Питание: напряжение, В частота, Гц | от 187 до 242 от 49 до 51 | |||||||||
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации типографским способом и на лицевую панель машины методом офсетной печати.
Комплектность средства измерения приведена в таблице 3.
Таблица 3
| Наименование | Кол-во | Примечание |
| Машина универсальная испытательная LF | 1 | Модификация по заказу |
| CD с Руководством по эксплуатации и методикой поверки | 1 | |
| CD с ПО | 1 |
осуществляется по МП ТИнТ 39-2012 «Машины универсальные испытательные LF. Методика поверки», утверждённой ГЦИ СИ ООО «ТестИнТех» 28.05.2012г.
Основные средства поверки:
- динамометры с пределами допускаемой относительной погрешности не более ± 0,12 %;
- измерители длины цифровые с пределом допускаемой относительной погрешности ± 0,3 %;
- секундомер механический с погрешностью не более ± 0,2 %.
Сведения о методах измерений содержатся в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к машинам универсальным испытательным LF
Техническая документация изготовителя.
ГОСТ 28840-90 «Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования»
Лист № 4 Всего листов 4
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 79 |
| Поверителей | 21 |
| Актуальность данных | 17.09.2024 |
