Твердомеры портативные динамические МЕТ-Д1, МЕТ-Д1А, 22736-12

Назначение

Твердомеры портативные динамические МЕТ-Д1, МЕТ-Д1А (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса, Роквелла, Бринелля и Шора D.

Описание

Твердомеры представляют собой портативные приборы, состоящие из электронного блока и динамического датчика.

Принцип работы твердомера основан на измерении отношения скоростей индентора при падении и отскоке от поверхности контролируемого изделия. Отношение скоростей индентора при падении и отскоке определяет твердость материала. Индентор, расположенный в динамическом датчике, представляет собой ударный элемент с твердосплавным сферическим наконечником.

Модификация МЕТ - Д1 имеет электронный блок в пластмассовом корпусе, МЕТ-Д1А - в алюминиевом корпусе. Корпус электронного блока МЕТ-Д1А является пылевлагонепроницаемым, класса защиты IP66. Электронный блок МЕТ-Д1А исполняется на более качественной элементной базе, что обеспечивает экономичный режим работы. Остальные метрологические и технические характеристики у твердомеров одинаковые.

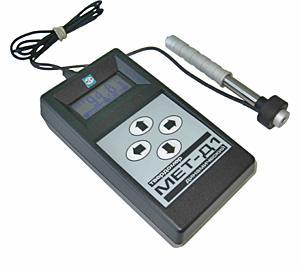

Внешний вид твердомера МЕТ-Д1 приведён на рисунке 1, схема пломбировки от несанкционированного доступа на рисунке 2.

места

пломбировки

Программное обеспечение

Программное обеспечение (ПО) MET-D и MET-DA, встроенное в твердомеры МЕТ-Д1 и МЕТ-Д1А соответственно, разработанное ООО Центр "МЕТ", г. Москва, используется для управления записью, хранением и статистической обработки результатов измерений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню А по МИ 3286-2010.

Идентификационные данные (признаки) ПО приведены в таблице 1:

Таблица 1 - Информация о программном обеспечении твердомера.

Технические характеристики

Метрологические характеристики твердомеров приведены в таблице 2:

Таблица 2 - Метрологические характеристики твердомеров

Масса твердомера МЕТ-Д1, кг, не более...............................................................0,45.

Масса твердомера МЕТ-Д1А, кг, не более..............................................................0,8.

Длина кабеля, соединяющего датчик с электронным блоком, мм, не менее...................1000.

Время одного измерения твёрдости, с, не более....................................................1,5.

Напряжение питания от сети переменного тока частотой от 47 до 53 Гц, В........от 100 до 240.

Напряжение питания от аккумуляторной батареи, В.................................................1,2.

Рабочие условия применения:

температура окружающего воздуха, оС..........................................от минус 10 до 50;

относительная влажность воздуха, при 25 оС, %, не более.........................................90;

атмосферное давление, кПа................................................................от 84 до 106,7.

Технические характеристики датчиков приведены в таблице 3:

Таблица 3 - Технические характеристики датчиков

Технические характеристики электронных блоков приведены в таблице 4:

Таблица 4 - Технические характеристики электронных блоков

Знак утверждения типа

Знак утверждения типа наносится на корпус твердомеров портативных динамических МЕТ-Д1, МЕТ-Д1А в виде наклеиваемой плёнки на титульный лист руководства по эксплуатации МЕТ. 39601863. 009 РЭ типографским или иным способом.

Комплектность

Электронный блок МЕТ-Д1 / МЕТ-Д1А.....................

1 шт. (по заказу). 1 шт. (по заказу). .1 шт. (по заказу) .1 шт. (по заказу) ....1 шт.

.....1 шт.;

.....4 шт.

.... 1 шт.

... 1 шт.

.1 шт.

.....1 шт.

... 1 шт.

..... 2 шт.

.....1 шт.

.....1 шт.

Датчик динамический Д (ДК)..................................

Толкатель для датчика ДК......................................

Кабель для связи датчика Д с электронным блоком.....

Кабель USB для связи с компьютером.......................

Аккумуляторная батарея:

тип NiMh, размер С (для блока МЕТ-Д1)...................

тип АА (для блока МЕТ- Д1 А).................................

Зарядное устройство.............................................

CD-диск с программным обеспечением......................

Свидетельство о поверке........................................

Методика поверки МЕТ - ТП.01 МП........................

Руководство по эксплуатации МЕТ. 39601863. 009 РЭ

Эталонные меры твердости Роквелла......................

Универсальный чехол...........................................

Упаковочная сумка...............................................

Поверка

проводится в соответствии с документом “Твердомеры портативные ультразвуковые МЕТ-У1, МЕТ-У1А, твердомеры портативные динамические МЕТ-Д1, МЕТ-Д1А, твердомеры портативные комбинированные МЕТ-УД, МЕТ-УДА. МЕТ - ТП.01 МП ”, утвержденным ГЦИ СИ ФГУП “ВНИИФТРИ” 24.08.2012 г.

Сведения о методах измерений

Руководство по эксплуатации МЕТ. 39601863. 009 РЭ, п.6.

Нормативные документы, устанавливающие требования к твердомерам портативным динамическим МЕТ-Д1, МЕТ-Д1А.

1    ГОСТ 8.062-85 Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля.

2    ГОСТ 8.064-94 Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер Роквелла.

3    ГОСТ 8.063-2007 Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса.

4    ГОСТ 8.516-2001 Государственная поверочная схема для средств измерений твёрдости металлов по шкале Шора D.

5    ТУ 4271-03-18606393-2012. Твердомеры портативные динамические МЕТ-Д1, МЕТ-

Д1А.

Рекомендации к применению

При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
