| Номер в госреестре | 22908-14 |
| Наименование СИ | Преобразователи измерительные |
| Обозначение типа СИ | ADAM серии 5000 |
| Изготовитель | "Advantech Co., Ltd.", Тайвань |
| Год регистрации | 2014 |
| Срок свидетельства | 05.02.2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Преобразователи измерительные ADAM серии 5000 предназначены для преобразования сигналов от первичных преобразователей температуры, силы постоянного тока, напряжения постоянного тока, электрического сопротивления и других физических величин в значения цифрового кода, преобразования входного сигнала цифрового кода измеряемого параметра в унифицированные сигналы силы и напряжения постоянного тока, а также для работы в составе систем автоматического управления технологическими процессами.
Преобразователи измерительные ADAM серии 5000 (далее - преобразователи), состоят из модулей ввода/вывода модификаций ADAM-5013, ADAM-5017, ADAM-5017H ADAM-5017UH, ADAM-5017P, ADAM-5017P-AE, ADAM-5018, ADAM-5018P, ADAM-5024, ADAM-5080, ADAM-5081 с одним из управляющих модулей этой же серии (ADAM-5510, ADAM-5000/ТСР, ADAM-5000^ ADAM-5000/485, ADAM-5510KW, ADAM-5550KW и др.).
Корпус управляющих модулей изготовлен из пластмассы, имеет от четырех до восьми разъемов для подключения модулей ввода/вывода, интерфейсные разъемы Ethernet, RS-485 и разъемы для питания.
Корпус модулей ввода/вывода изготовлен из пластмассы, на его верхней поверхности расположены разъемы для подключения измерительных цепей и светодиодный индикатор. На задней поверхности корпуса расположен разъем для подключения к управляющем модулю.
Модули ввода ADAM-5013 имеют 3 измерительных канала, предназначены для преобразования входного параметра от первичного преобразователя сопротивления в выходной сигнал измеряемого параметра.
Модули ввода ADAM-5017 имеют 8 измерительных каналов, предназначены для преобразования входного аналогового сигнала силы (требуется внешний резистор 125 Ом) или напряжения постоянного тока в цифровой код.
Модули ввода ADAM-5017Н высокоскоростные имеют 8 измерительных каналов, предназначены для преобразования входного аналогового сигнала силы (резистор встроен) или напряжения постоянного тока в цифровой код.
Модули ввода ADAM-5017UH сверхвысокоскоростные имеют 8 измерительных каналов, предназначены для преобразования входного аналогового сигнала силы (резистор встроен) или напряжения постоянного тока в цифровой код.
Модули ввода ADAM-5017P имеют 8 измерительных каналов, с возможностью установки диапазонов преобразования для каждого канала и предназначены для преобразования входного аналогового сигнала силы (резистор встроен) или напряжения постоянного тока в цифровой код.
Модули ввода ADAM-5017P-AE имеют 8 измерительных каналов, с возможностью установки диапазонов преобразования для каждого канала и предназначены для преобразования входного аналогового сигнала силы (резистор встроен) или напряжения постоянного тока в цифровой код.
Модули ввода ADAM-5018 имеют 7 измерительных каналов, предназначены для преобразования входного аналогового сигнала напряжения постоянного тока от первичного термоэлектрического преобразователя типа J, К, Т, Е, S, R или В, а также входного сигнала силы (при использовании внешнего резистора 125 Ом) или напряжения постоянного тока в цифровой код.
Модули ввода ADAM-5018Р имеют 7 измерительных каналов, с возможностью установки диапазонов преобразования для каждого канала, предназначены для преобразования входного аналогового сигнала напряжения от первичного термоэлектрического преобразователя типа J, К, Т, Е, S, R или В, а также входного сигнала силы (при использовании внешнего резистора 120 Ом) или напряжения постоянного тока в цифровой код.
Модули вывода ADAM-5024 имеют 4 канала аналогового вывода, предназначены для преобразования входного сигнала цифрового кода, в выходной сигнал силы или напряжения постоянного тока.
Модули ввода ADAM-5080 имеют 4 измерительных канала, предназначены для преобразования частоты входного импульсного напряжения первичного преобразователя в цифровой код.
Модули ввода ADAM-5081 высокоскоростные имеют 4 измерительных канала, предназначены для преобразования частоты входного импульсного напряжения первичного преобразователя в цифровой код.
Выходной сигнал преобразователей (кроме модификации 5024) через управляющий модуль, посредством предусмотренного интерфейса, может быть передан на компьютер или управляющий контроллер верхнего уровня системы автоматического управления.

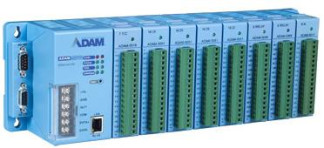

Общий вид преобразователей показан на рисунке 1.
Программное обеспечение (ПО) преобразователей встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированной настройки и вмешательства, приводящим к искажению результатов измерений. Метрологические характеристики контроллеров с учетом погрешности, вносимой ПО, представлены в таблице 2 - таблице 13. Суммарная погрешность приборов с учетом погрешности, вносимой ПО, не превышает пределов допускаемой погрешности.
Математическая обработка измеренных величин с последующим выводом результатов измерений на экран монитора компьютера осуществляется за счет специализированного программного обеспечения ADAM/APAX.NET Utility, которое является сервисным и предназначено для подготовки модулей ввода/вывода APAX-5000 к использованию, а также их техническому обслуживанию в процессе эксплуатации.
Идентификационные данные программного обеспечения преобразователей измерительных ADAM серии 5000 представлены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО преобразователей измерительных ADAM серии 5000.
| Идентификационное наименование ПО | Номер версии ПО | Цифровой идентиф икатор ПО | Алгоритм вычисления цифрового идентификатора ПО |
| 1 | 2 | 3 | 4 |
| ADAM/APAX.NET Utility | 2.05.01 | 0f 49 d8 2b 35 dc f0 49 51 f9 33 99 33 f0 c9 38 | sha1RSA |
| ADAM-5510 | v2.04 | - | - |
| ADAM-5000/TCP | v1.429 | - | - |
| ADAM-5000/485 | v3.27 | - | - |
| ADAM-5510KW | v1.24 | - | - |
| ADAM-5550KW | v1.10 | - | - |
Уровень защиты программного обеспечения СИ от непреднамеренных и преднамеренных изменений «А» по МИ 3286-2010.
Таблица 2 - Основные технические характеристики модулей ввода ADAM-5013
| Тип первичного преобразователя | Диапазоны измеряемой температуры, °С | Диапазоны изменения входного сопротивления, Ом | Диапазоны изменения цифровых значений выходного параметра |
| 1 | 2 | 3 | 4 |
| Pt а=0,00385 | от минус 100 до 100 | от 60,26 до 138,51 | от минус 100 до 100 |
| Pta=0,00385 | от 0 до 100 | от 100,00 до 138,51 | от 0 до 100 |
| Pta=0,00385 | от 0 до 200 | от 100,00 до 175,86 | от 0 до 200 |
| Pt a=0,00385 | от 0 до 600 | от 100,00 до 313,71 | от 0 до 600 |
| Pta=0,00392 | от минус 100 до 100 | от 59,64 до 139,11 | от минус 100 до 100 |
| Pta=0,00392 | от 0 до 100 | от 100,00 до 139,11 | от 0 до 100 |
| Pt a=0,00392 | от 0 до 200 | от 100,00 до 177,05 | от 0 до 200 |
| Pta=0,00392 | от 0 до 600 | от 100,00 до 317,17 | от 0 до 600 |
| Ni | от 0 до 100 | от 100,00 до 161,72 | от 0 до 100 |
| Ni | от минус 80 до 100 | от 66,60 до 200,64 | от минус 80 до 100 |
| Примечания: 1) Пределы допускаемой основной приведенной погрешности преобразования входного сопротивления в выходной параметр, %: ± 0,1; 2) Пределы допускаемой дополнительной погрешности преобразования входного сопротивления, °С /°С: ± 0,025; 3) Входное сопротивление преобразователя, МОм: 2; 4) Подключение термометра сопротивления: 2-х, 3-х или 4-х проводное; Потребляемая мощность (при напряжении питания 24 В), В-А, не более, 1,2. | |||
| Диапазоны изменения входного напряжения или силы постоянного тока | Входное сопротив ление | Диапазон входного напряжения, Umax | Диапазоны изменения цифрового значения выходного параметра | Пределы допускаемой основной приведенной погрешности преобразования |
| 1 | 2 | 3 | 4 | 5 |
| от минус 150 до 150 мВ | 2 МОм | от минус 15 до 15 В | от минус 150 до 150 | ± 0,1 % |
| от минус 500 до 500 мВ | от минус 500 до 500 | ± 0,1 % | ||
| от минус 1 до 1 В | от минус 1 до 1 | ± 0,1 % | ||
| от минус 5 до 5 В | от минус 5 до 5 | ± 0,1 % | ||
| от минус 10 до 10 В | от минус 10 до 10 | ± 0,1 % | ||
| от минус 20 до 20 мА | 125 Ом | от минус 20 до 20 | ± 0,1 % | |
| Примечания: 1) Пределы допускаемой дополнительной погрешности преобразования входного напряжения или силы постоянного тока, %/ °С, ± 0,0035; 2) Погрешности измерения силы постоянного тока для диапазона от минус 20 до 20 мА нормированы без учета погрешности внешнего резистора; 3) Защита от перенапряжения, В: ± 35; 4) Потребляемая мощность (при напряжении питания 24 В), В А, не более: 1,2. | ||||
Таблица 4 - Основные технические характеристики модулей ввода ADAM-5017H
| Диапазоны изменения входного напряжения или силы постоянного тока | Входное сопротив ление | Диапазон входного напряжения, Umax | Диапазоны изменения цифрового значения выходного параметра | Пределы допускаемой основной приведенной погрешности преобразования |
| 1 | 2 | 3 | 4 | 5 |
| от минус 250 до 250 мВ | 20 МОм | от минус 15 до 15 В | от минус 250 до 250 | ± 0,1 % |
| от минус 500 до 500 мВ | от минус 500 до 500 | ± 0,1 % | ||
| от минус 1 до 1 В | от минус 1 до 1 | ± 0,1 % | ||
| от минус 2,5 до 2,5 В | от минус 2,5 до 2,5 | ± 0,1 % | ||
| от минус 5 до 5 В | от минус 5 до 5 | ± 0,1 % | ||
| от минус 10 до 10 В | от минус 10 до 10 | ± 0,1 % | ||
| от 0 до 500 мВ | от 0 до 500 | ± 0,1 % | ||
| от 0 до 1 В | от 0 до 1 | ± 0,1 % | ||
| от 0 до 2,5 В | от 0 до 2,5 | ± 0,1 % | ||
| от 0 до 5 В | от 0 до 5 | ± 0,1 % | ||
| от 0 до 10 В | от 0 до 10 | ± 0,1 % | ||
| от 0 до 20 мА | 120 Ом | от 0 до20 | ± 0,1 % | |
| от 4 до 20 мА | от 4 до20 | ± 0,1 % | ||
| Примечания: 1) Пределы допускаемой дополнительной погрешности преобразования входного напряжения или силы постоянного тока, %/ °С, ± 0,01; 2) Погрешности измерения силы постоянного тока для диапазонов от 0 до 20 мА и от 4 мА до 20 мА нормированы без учета погрешности внешнего резистора; 3) Защита от перенапряжения, В: ± 35; 4) Потребляемая мощность (при напряжении питания 24 В), В-А, не более: 1,8. | ||||
| Диапазоны изменения входного напряжения или силы постоянного тока | Входное сопротивление | Диапазон входного напряжения, Umax | Диапазоны изменения цифрового значения выходного параметра | Пределы допускаемой основной приведенной погрешности преобразования |
| 1 | 2 | 3 | 4 | 5 |
| от минус 10 до 10 В | 2 МОм | от минус 15 до 15 В | от минус 10 до 10 | ± 0,1 % |
| от 0 до 10 В | от 0 до 10 | ± 0,1 % | ||
| от 0 до 20 мВ | от 0 до 20 | ± 0,1 % | ||
| от 4 до 20 мА | 120 Ом | от 4 до 20 | ± 0,1 % | |
| Примечания: 1) Пределы допускаемой дополнительной погрешности преобразования входного напряжения или силы постоянного тока, %/ °С, ± 0,01; 2) Погрешности измерения силы постоянного тока для диапазона от 4 до 20 мА нормированы без учета погрешности внешнего резистора; 3) Потребляемая мощность (при напряжении питания 24 В), В-А, не более: 2,2. | ||||
| Таблица 6 - Основные технические характеристики модулей ввода ADAM-50 | L7P | |||
| Диапазоны изменения входного напряжения или силы постоянного тока | Входное сопротив ление | Диапазон входного напряжения, Umax | Диапазоны изменения цифрового значения выходного параметра | Пределы допускаемой основной приведенной погрешности преобразования |
| 1 | 2 | 3 | 4 | 5 |
| от минус 150 до 150 мВ | 20 МОм | от минус 15 до 15 В | от минус 150 до 150 | ± 0,1 % |
| от минус 500 до 500 мВ | от минус 500 до 500 | ± 0,1 % | ||
| от минус 1 до 1 В | от минус 1 до 1 | ± 0,1 % | ||
| от минус 5 до 5 В | от минус 5 до 5 | ± 0,1 % | ||
| от минус 10 до 10 В | от минус 10 до 10 | ± 0,1 % | ||
| от минус 15 до 15 В | от минус 15 до 15 | ± 0,1 % | ||
| от 0 до 150 мВ | от 0 до 150 | ± 0,1 % | ||
| от 0 до 500 мВ | от 0 до 500 | ± 0,1 % | ||
| от 0 до 1 В | от 0 до 1 | ± 0,1 % | ||
| от 0 до 5 В | от 0 до 5 | ± 0,1 % | ||
| от 0 до 10 В | от 0 до 10 | ± 0,1 % | ||
| от 0 до 15 В | от 0 до 15 | ± 0,1 % | ||
| от минус 20 до 20 мА | 120 Ом | от минус 20 до 20 | ± 0,2 % | |
| от 4 до 20 мА | от 4 до 20 | ± 0,2 % | ||
| Примечания: 1) Пределы допускаемой дополнительной погрешности преобразования входного напряжения или силы постоянного тока, %/ °С, ± 0,01; 2) Погрешности измерения силы постоянного тока для диапазонов от 0 до 20 мА и от 4 мА до 20 мА нормированы без учета погрешности внешнего резистора; 3) Потребляемая мощность (при напряжении питания 24 В), В-А, не более: 1,25. | ||||
| Таблица 7 - Основные технические характеристики модулей ввода ADAM-50 | L7P-AE | |||
| Диапазоны изменения входного напряжения или тока | Входное сопротив ление | Диапазон входного напряжения, Umax | Диапазоны изменения цифрового значения выходного параметра | Пределы допускаемой основной приведенной погрешности преобразования |
| 1 | 2 | 3 | 4 | 5 |
| от минус 150 до 150 мВ | 20 МОм | от минус 15 до 15 В | от минус 150 до 150 | ± 0,1 % |
| от минус 500 до 500 мВ | от минус 500 до 500 | ± 0,1 % | ||
| от минус 1 до 1 В | от минус 1 до 1 | ± 0,1 % | ||
| от минус 5 до 5 В | от минус 5 до 5 | ± 0,1 % | ||
| от минус 10 до 10 В | от минус 10 до 10 | ± 0,1 % | ||
| от минус 15 до 15 В | от минус 15 до 15 | ± 0,1 % | ||
| от 0 до 150 мВ | от 0 до 150 | ± 0,1 % | ||
| от 0 до 500 мВ | от 0 до 500 | ± 0,1 % | ||
| от 0 до 1 В | от 0 до 1 | ± 0,1 % | ||
| от 0 до 5 В | от 0 до 5 | ± 0,1 % | ||
| от 0 до 10 В | от 0 до 10 | ± 0,1 % | ||
| от 0 до 15 В | от 0 до 15 | ± 0,1 % | ||
| от минус 20 до 20 мА | 120 Ом | от минус 20 до 20 | ± 0,2 % | |
| от 4 до 20 мА | от 4 до 20 | ± 0,2 % | ||
| Примечания: 1) Пределы допускаемой дополнительной погрешности преобразования входного напряжения или силы постоянного тока, %/ °С, ± 0,01; 2) Погрешности измерения силы постоянного тока для диапазонов от 0 до 20 мА и от 4 мА до 20 мА нормированы без учета погрешности внешнего резистора; 3) Потребляемая мощность (при напряжении питания 24 В), В-А, не более: 1,25. | ||||
Таблица 8 - Основные технические характеристики модулей ввода ADAM-5018
| Тип первичного пре-обра-зовате-ля | Диапазоны измеряемой физической величины | Диапазоны изменения входного параметра | Пределы допускаемой основной приведенной погрешности преобразования, % |
| 1 | 2 | 3 | 4 |
| J | от 0 до 760 °С | от 0 до 42,922 мВ | |
| К | от 0 до 1370 ° С | от 0 до 54,807 мВ | |
| Т | от минус 100 до 400 ° С | от минус 3,378 до 20,869 мВ | |
| Е | от 0 до 1000 °С | от 0 до 76,358 мВ | |
| S | от 500 до 1750 °С | от 4,234 до 18,504 мВ | |
| R | от 500 до 1750 °С | от 4,471 до 20,878 мВ | ± 0,1 |
| В | от 500 до 1800 °С | от 1,241 до 13,585 мВ | |
| мВ | от минус 15 до 15 мВ | от минус 15 до 15 мВ | |
| мВ | от минус 50 до 50 мВ | от минус 50 до 50 мВ | |
| мВ | от минус 100 до 100 мВ | от минус 100 до 100 мВ | |
| мВ | от минус 500 до 500 мВ | от минус 500 до 500 мВ | |
| В | от минус 1 до 1 В | от минус 1 до 1 В |
| 1 | 2 | 3 | 4 |
| В | от минус 2,5 до 2,5 В | от минус 2,5 до 2,5 В | ± 0,1 |
| мА | от минус 20 до 20 мА | от минус 20 до 20 мА |
Примечания:
1) Пределы допускаемой дополнительной погрешности преобразования напряжения постоянного тока, %/ °С, ± 0,01;
2) Погрешности измерения силы постоянного тока для диапазона от минус 20 до 20 мА нормированы без учета погрешности внешнего резистора;
3) Входное сопротивление, МОм: 2;
4) Потребляемая мощность (при напряжении питания 24 В), В-А, не более: 1,2._
Таблица 9 - Основные технические характеристики модулей ввода ADAM-5018P
| Тип первичного пре-обра-зовате-ля | Диапазоны измеряемой физической величины | Диапазоны изменения входного параметра | Пределы допускаемой основной приведенной погрешности преобразования, % |
| 1 | 2 | 3 | 4 |
| J | от 0 до 760 °С | от 0 до 42,922 мВ | ±0,1 |
| К | от до 1370 °С | от 0 до 54,807 мВ | |
| Т | от минус 100 до 400 °С | от минус 3,378 до 20,869 мВ | |
| Е | от 0 до 1000 °С | от 0 до 76,358 мВ | |
| S | от 500 до 1750 °С | от 4,234 до 18,504 мВ | |
| R | от 500 до 1750 °С | от 4,471 до 20,878 мВ | |
| В | от 500 до 1800 °С | от 1,241 до 13,585 мВ | |
| мВ | от минус 15 до 15 мВ | от минус 15 до 15 мВ | |
| мВ | от минус 50 до 50 мВ | от минус 50 до 50 мВ | |
| мВ | от минус 100 до 100 мВ | от минус 100 до 100 мВ | |
| мВ | от минус 500 до 500 мВ | от минус 500 до 500 мВ | |
| В | от минус 1 до 1 В | от минус 1 до 1 В | |
| В | от минус 2,5 до 2,5 В | от минус 2,5 до 2,5 В | |
| мА | от минус 20 до 20 мА | от минус 20 до 20 мА | |
| Примечания: 1) Пределы допускаемой дополнительной погрешности преобразования напряжения постоянного тока, %/ °С, ± 0,01; 2) Погрешности измерения силы постоянного тока для диапазонов от 4 до 20 мА и от минус 20 до 20 мА нормированы без учета погрешности внешнего резистора; 3) Входное сопротивление каналов измерения напряжения, МОм: 20; 4) Входное сопротивление каналов измерения силы тока, МОм: 120; 5) Потребляемая мощность (при напряжении питания 24 В), В-А, не более: 0,5. | |||
| Параметр | Значение параметра |
| 1 | 2 |
| Диапазон преобразования входного сигнала цифрового кода в выходной сигнал напряжения постоянного тока, В | от 0 до 10 В |
| Диапазон преобразования входного сигнала цифрового кода в выходной сигнал силы постоянного тока, мА | от 0до 20 мА |
| от 0до 20 мА | |
| Пределы допускаемой основной приведенной погрешности преобразования входного сигнала цифрового кода в выходной сигнал напряжения постоянного тока, | ± 0,2 % |
| Пределы допускаемой основной приведенной погрешности преобразования входного сигнала цифрового кода в выходной сигнал силы постоянного тока | ± 0,1 % |
| Пределы допускаемой дополнительной погрешности преобразования сигнала цифрового кода в выходной сигнал, %/°С | ± 0,005 |
| Допустимое сопротивление нагрузки на токовых выходах, Ом | до 500 Ом |
| Потребляемая мощность (при напряжении питания 24 В), В А, не более: | 3,0 |
Таблица 11 - Основные технические характеристики модулей ввода ADAM-5080
| Параметр | Значение параметра |
| 1 | 2 |
| Диапазон преобразования частоты импульсов напряжения переменного тока в цифровой код, Гц | от 0,3 до 1000 |
| Диапазоны изменения цифрового значения выходного параметра | от 0,3 до 1000 |
| Пределы допускаемой основной приведенной погрешности преобразования частоты импульсов напряжения в цифровой код, % | ± 0,1 |
| Пределы допускаемой дополнительной погрешности преобразования частоты импульсов напряжения в цифровой код, %/°С, | ± 0,005 |
| Уровень напряжения логической единицы, В | от 2,3 до 5 |
| Уровень напряжения логического нуля, В | от 0 до 0,8 |
| Потребляемая мощность (при напряжении питания 24 В), В А, не более: | 1,5 |
| Параметр | Значение параметра |
| 1 | 2 |
| Диапазон преобразования частоты импульсов напряжения переменного тока в цифровой код, Гц | от 0,3 до 1000 |
| Диапазоны изменения цифрового значения выходного параметра | от 0,3 до 1000 |
| Пределы допускаемой основной приведенной погрешности преобразования частоты импульсов напряжения в цифровой код, % | ± 0,1 |
| Пределы допускаемой дополнительной погрешности преобразования частоты импульсов напряжения в цифровой код, %/°С, | ± 0,005 |
| Уровень напряжения логической единицы, В | от 2,3 до 5 |
| Уровень напряжения логического нуля, В | от 0 до 0,8 |
| Потребляемая мощность (при напряжении питания 24 В), В А, не более: | 1,5 |
Таблица 13 - Общие технические характеристики модулей ввода ADAM-5013, ADAM-5017, ADAM-5017^ ADAM-5017UH, ADAM-5017P, ADAM-5017P-AE, ADAM-5018, ADAM-5018P, ADAM-5024, ADAM-5080, ADAM-5081_
| Параметр | Значение параметра |
| 1 | 2 |
| Средняя наработка до отказа, ч | 0 5 |
| Габаритные размеры (высота х ширина х глубина), мм, не более | 115 х 31 х 85 |
| Масса преобразователей, кг, не более | 0,25 |
| Средний срок службы, лет | 10 |
| Условия эксплуатации: — диапазон температуры окружающей среды, °С — диапазон атмосферного давления, кПа — относительная влажность воздуха, % | от минус 10 до 70 от 84 до 107 до 95 (без конденсации влаги) |
| Диапазон температуры хранения, °С | от минус 25 до 85 |
Знак утверждения типа наносится на боковую панель преобразователей измерительных ADAM серии 5000 и на эксплуатационную документацию типографским способом.
Комплект поставки преобразователей измерительных ADAM серии 5000 указан в таблице 14.
Таблица 14
| Наименование | Количество |
| Преобразователь измерительный ADAM серии 5000 | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу МП 1701/550-2013 «ГСИ. Преобразователи измерительные ADAM серии 5000. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 1 октября 2013 г.
Перечень основных средств, применяемых при поверке, указан в таблице 15.
Таблица 15 - Основные средства, применяемые при поверке
| Тип прибора | Наименование величины | Предел (диапазон) воспроизведения | Пределы допускаемой абсолютной погрешности (класс точности) |
| Калибратор универсальный Fluke 5520A | Напряжения постоянного тока | 32,99999 В | ± (0,001210-2U + 20 мкВ) |
| Частота | от 0,01 Гц до 2 МГц | ± (2,510-6F + 5 мкГц) | |
| Сила постоянного тока | 32,9999 мА | ± (0,0110-2I + 0,25 мкА) | |
| Электрическое сопротивление | 329,999 Ом | ± (0,009-0,01 ^вых + 0,015Ом) | |
| Магазин сопротивления Р327 | Электрическое сопротивление | 1000 Ом | 0,01/1,5 -10-6 |
| Мультиметр Agilent 34401а | Сила постоянного тока | 100 мА | ± (0,05 10-2I + 0,002-мА) |
| Напряжение постоянного тока | 100 В | ± (0,0045 10-2 U + 0,0006 В) | |
| Примечания: 1. I - значение воспроизводимой (измеряемой) силы тока; 2. U - значение воспроизводимого (измеряемого) напряжения; 3. F - значение воспроизводимой частоты; 4. R - значение воспроизводимого электрического сопротивления. | |||
Методы измерений с помощью преобразователей измерительных ADAM серии 5000 указаны в документе: «Преобразователи измерительные ADAM серии 5000. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным ADAM серии 5000
1) ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия»;
2) Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 308 |
| Поверителей | 6 |
| Актуальность данных | 17.11.2024 |
