| Номер в госреестре | 22945-13 |
| Наименование СИ | Датчики силоизмерительные тензорезисторные |
| Обозначение типа СИ | 4510 ДСТ |
| Изготовитель | ООО Завод "СибТензоПрибор", г.Топки |
| Год регистрации | 2013 |
| Срок свидетельства | 15.02.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Датчики силоизмерительные тензорезисторные 4510 ДСТ (далее - датчики) предназначены для измерения и преобразования действующей на датчик силы в аналоговый нормированный электрический сигнал.
Принцип действия датчика основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика под действием прилагаемой силы. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.

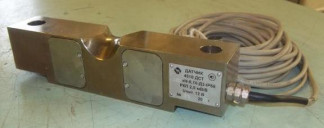

Датчики представляют собой двухопорную балку и состоят из упругого элемента с фольговыми тензорезисторами, соединенными с ним клеевой основой. Тензорезисторы соединены по мостовой схеме, на выходной диагонали которой формируется электрический аналоговый сигнал, пропорциональный измеряемому усилию. Упругий элемент и тензорези-сторы находятся в защитном корпусе. Датчики изготавливаются с кабельным выводом, через который осуществляется соединение датчика со вторичной аппаратурой.
Направление измеряемой силы - деформация сдвига.
Обозначение датчиков 4510 ДСТ -200-0,10-Д3-1Р68 4510 ДСТ - обозначений типа;
200 - номинальное усилие (кН);
0,10 - категория точности по ГОСТ 28836-90;
Д3 - группа исполнения по ГОСТ Р 52931;
IP 68 - степень защиты по ГОСТ 14254.
Категория точности по ГОСТ 28836-90 ................................................ 0,10
Номинальные усилия (РноМ), кН .................................................100,0; 200,0;
Значение рабочего коэффициента передачи (РКП) датчиков при номинальной
нагрузке, мВ/В ..................................................................................................2,0
Значение начального коэффициента передачи (НКП) составляет не более 2,5 % от номинального значения РКП
Значения метрологических характеристик соответствуют указанных в таблице 1.
Таблица 1
| Наименование составляющей погрешности | Пределы допускаемых значений составляющих погрешности, % от номинального значения РКП |
| Систематическая составляющая | ± 0,1 |
| Среднее квадратическое отклонение (СКО) случайной составляющей | ± 0,05 |
| Г истерезис | 0,1 |
| Нелинейность | ± 0,1 |
| Изменение НКП при изменении температуры на 10 °С | ± 0,05 |
| Изменение РКП при изменении температуры на 10 °С | ± 0,05 |
Метрологические характеристики соответствуют пределам допускаемых значений после нагружения датчика в течение 15 мин. усилием 1,25 РНОМ.
Метрологические характеристики соответствуют пределам допускаемых значений после воздействия на датчик номинального усилия в течение 30 мин.
Электрическое сопротивление моста датчика, Ом:
- входное: (760 ± 4,0);
- выходное: (800 ± 8,0)
Электрическое питание осуществляться постоянным током напряжением не выше 12 В и не ниже 5 В
Диапазон рабочих температур, °С................................. от минус 50 до плюс 50
Габаритные размеры датчиков (длина х ширина х высота), мм, не более
.................................................................................................... 267 х 50 х 62
Масса датчика (без учета кабеля), кг, не более:............................................. 5
Классификация по влагоустойчивости (справочно)........................................СН
Степень защиты по ГОСТ 14254 .......................................................... IP68
Значение вероятности безотказной работы за 2000 ч ..................................0,94
Средний срок службы, лет, не менее ........................................................10
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации АЖЕ 2.320.027 РЭ в левой верхней части типографическим способом и на маркировочную табличку, расположенную на корпусе датчика, фотохимическим способом.
Датчик............................................................................................1 шт.
Руководство по эксплуатации (совмещенное с паспортом) АЖЕ 2.320.027 РЭ ..1 экз. Методика поверки ............................................................................1 экз
осуществляется по документу МП 22945-13 «Датчики силоизмерительные тензорезисторные 1909 ДСТ, 4508 ДСТ, 4510 ДСТ. Методика поверки», утвержденному ФГУП «СНИИМ» 07.08.2012 г.
Основное поверочное оборудование: силовоспроизводящие установки по ГОСТ 8.663-2009 с пределами допускаемых доверительных границ относительной погрешности 5 = 0,02%, показывающий измерительный прибор с пределами допускаемой погрешности ±0,02% от измеряемой величины.
Нормативные и технические документы, устанавливающие требования к датчикам силоизмерительным тензорезисторным 4510 ДСТ
1 ГОСТ Р 8.663-2009 «Государственная поверочная схема для средств измерения силы»;
2 ГОСТ 28836-90 «Датчики силоизмерительные тензорезисторные. Общие технические требования и методы испытаний»
3 ТУ 4273-014-92761468-2012 «Датчики силоизмерительные тензорезисторные 4510 ДСТ. Т ехнические условия»
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
