| Номер в госреестре | 23089-16 |
| Наименование СИ | Счетчики электрической энергии переменного тока статические |
| Обозначение типа СИ | Гран-Электро СС-301 |
| Изготовитель | НП ООО "Гран-Система-С", Беларусь, г. Минск |
| Год регистрации | 2016 |
| Срок свидетельства | 27.08.2021 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии переменного тока статические «Гран-Электро СС-301» (далее - счетчики), предназначены для измерения активной или активной и реактивной энергии и мощности прямого и обратного направлений, фазных напряжений и токов в трехфазных трех- и, или четырехпроводных цепях переменного тока с номинальной частотой 50 Гц в условиях умеренного климата.
Принцип действия счетчиков заключается в преобразовании входных напряжений и токов сигнально-цифровым процессором в цифровые коды и их последующей обработке микроконтроллером. Микроконтроллер реализует измерительные алгоритмы и управляет работой всех узлов счетчика.
Счетчики предназначены для подключения к сети переменного тока через измерительные трансформаторы тока или непосредственно.
Структурная схема условного обозначения модификаций счетчиков представлена на рисунках 1 - 4.
Счетчики имеют модификации в зависимости от значения номинального напряжения, номинального (базового) тока, класса точности при измерении активной энергии, типа цифрового интерфейса связи, наличия функции измерения фазных значений напряжения и тока с нормируемыми метрологическими характеристиками, возможности подключения внешнего резервного источника питания, количества телеметрических выходов, типа измеряемой энергии, подсветки индикатора, предельного рабочего температурного диапазона и возможности установки дополнительных функций.
Счетчики имеют основной и дополнительный пароли, аппаратную блокировку, обеспечивающие защиту от несанкционированного перепрограммирования счетчика в условиях эксплуатации.
Счетчики обеспечивают ведение в энергонезависимой памяти архива ошибок, архива состояния сети и архива корректировок.
Конструктивно счетчики имеют оптоэлектронный импульсный и оптический испытательные выходы, а также возможность установки модуля мониторинга и управления нагрузкой и модуля учета потерь. Счетчики имеют возможность установки дополнительных интерфейсов связи: RS-232 (до 2 шт.) и (или) RS-485 (до 2 шт.) и (или) радиомодуля или GSM/GPRS-модема или Ethernet.
Область применения: промышленные предприятия, объекты коммунального хозяйства; как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии.
Внешний вид счетчиков, место пломбирования приведен на рисунке 5.
| «Гран-Электро СС-301 | |
| Тип счетчика |
Номинальный, базовый (максимальный) ток, А:
трансформаторное включение:_
1 (1,5)
5 (7,5)
непосредственное включение:
10(100)
10 (80)
5 (40)
Тип интерфейса связи:
оптический и RS-232
оптический и RS-485
оптический и M-BUS
оптический
Номинальное напряжение, В:
3х57,7/100
(
)
Х
Х
Х
Х
Х
Х
Х
Х
Х
Х
Х
Х
Х
Х
Х
1
5
_5_
Ю
20
0
1
2
3
3х 127/220 3х230/4001
/Y
/U
Класс точности по активной энергии:
0,5S
/0
0,2S
/1
1
Измерение напряжений и токов с нормируемыми метрологическими характеристиками:_
погрешность не нормируется
погрешность измерения U ±0,5 % и I ±0,5 %
погрешность измерения U ±0,5 % и I ±1 %
Диапазон предельных рабочих температур:
от минус 25 °С до 55 °С («стандартный»)
от минус 40 °С до 70 °С («расширенный»)
Телеметрические выходы:
отсутствуют
2 импульсных выхода
4 импульсных выхода
Количество тарифов:
8 тарифов
4 тарифа
Типы измеряемой энергии и мощности:
активная и реактивная по двум направлениям
активная по двум направлениям
активная по одному направлению
Тип дисплея:
/M
/M1
/P
2i
4i
4T
A2
A1
дисплей с подсветкой и нижней рабочей температурой минус 25 °С дисплей с подсветкой и нижней рабочей температурой минус 40 °С
L
L+
| «Гран-Электро СС-301 - Х . ХХХХХ(ХХХХ) | Х | Х | Х | Х | - | Х |
| Тип корпуса: | ||||||
| - с возможностью установки батареи питания без вскрытия корпуса и | K | |||||
| возможностью установки дополнительных интерфейсов | ||||||
| Дополнительные опции: | ||||||
| - дополнительные опции отсутствуют | ||||||
| - внешний резервный источник питания | W | |||||
| - наличие модуля мониторинга и управления нагрузкой | C | |||||
| - наличие модуля учета потерь | F | |||||
| - дополнительный интерфейс | рисунок 2 | |||||
Рисунок 2 - Структурная схема условного обозначения счетчиков (продолжение)
| СС-301-Х.ХХХХХ(ХХХХ)КХХХ | - | Х | |
| Обозначение в соответствии с рисунком 1 | |||
| Дополнительный интерфейс 1: | |||
| - отсутствует | |||
| - интерфейс RS-232 | RS232 | ||
| - интерфейс RS-485 | RS485 | ||
Дополнительный интерфейс 2:
- отсутствует
- интерфейс RS-232
Х
Х
RS232
RS485
- интерфейс RS-485
Радиомодуль (частота 868 МГц):
- отсутствует
- радиомодуль с внутренней антенной
RF
RFext
- радиомодуль с внешней антенной2)
- радиомодуль с внешней активной антенной, где ХХ - длина кабеля антенны в метрах (максимум 100 м);
RFA
XX
- радиомодуль с внешней активной антенной с увеличенной дальностью покрытия3), где ХХ - длина кабеля антенны в метрах (максимум 100 м)
RFB
XX
Т) Данная конфигурация счетчика предусмотрена для установки вне экранированных пространств, дальность покрытия до 100 м.
2) 3) '
Дальность покрытия до 100 м.
Применяется для счетчиков, расположенных в труднодоступных для прохождения радиоволн помещениях, дальность покрытия для данного вида антенн от 100 до 150 метров от точки расположения выносной антенны.
Рисунок 3 - Структурная схема условного обозначения дополнительных интерфейсов счетчиков. Вариант исполнения с радио- и проводными интерфейсами
| СС-301-Х.ХХХХХ(ХХХХ)КХХХ - | Х | Х |
| Обозначение в соответствии с рисунком 1 | ||
| Дополнительный интерфейс: | ||
| - отсутствует | ||
| - GSM-модем (CSD) | GSM | |
| - GSM-модем, (CSD + SMS) | SMS | |
| - GSM/GPRS-модем (CSD + SMS + GPRS) | GPRS | |
| - Ethernet | NET | |
| Функция маршрутизации: | ||
| - отсутствует | ||
| - функция маршрутизации транзит данных через счетчик, оснащенный GSM-модемом или модулем Ethernet, на другие счетчики объединенные в сеть | TX | |
Х
Питание GSM-модема:
- от внешнего источника
- от внутреннего источника
EP
BP

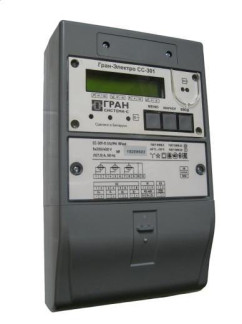

Рисунок 5 - Внешний вид счетчика и места пломбирования счетчика
Программное обеспечение (ПО) счетчиков имеет структуру с разделением на метрологически значимую и метрологически незначимую части. ПО во внутренней памяти микроконтроллера защищается контрольной суммой и контролируется системой диагностики счетчика.
Встраиваемое ПО (прошивка) записывается в микроконтроллер на стадии производства счетчика. Защита от копирования ПО осуществляется на аппаратном уровне: вычитывание памяти программ и памяти данных невозможно. Конечный пользователь не имеет доступа к изменению системных параметров (калибровочные коэффициенты, алгоритмы работы устройства и т.д.). Для защиты несанкционированного изменения настроечных параметров устройства в ПО используется система авторизации пользователя (пароль).
Характеристики программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | BY.СИФП.00033-03 |
| Номер версии (идентификационный номер ПО) | 3.XX |
| Цифровой идентификатор ПО | CRC 32 |
Уровень защиты программного обеспечения и основных данных измерения энергопотребления от непреднамеренных и преднамеренных изменений- «средний» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики счетчиков приведены в таблице 2.
| Таблица 2. | |
| Наименование характеристики | Значение |
| Класс точности: - для активной энергии по ГОСТ 31819.22-2012 - для активной энергии по ГОСТ 31819.21-2012 - для реактивной энергии по ГОСТ 31819.23-2012 | 0,2S или 0,5S; 1; 1 |
| Номинальное напряжение ином, В | 3x57,7/100 3x127/220 3x230/400 |
| Номинальный ток для счетчиков трансформаторного включения 1ном, А | 1 или 5 |
| Базовый ток для счетчиков непосредственного включения 1б, А | 5 или 10 |
| Максимальный ток 1макс, А: - для счетчиков трансформаторного включения - для счетчиков непосредственного включения | 1,5 '!«ом; 8 1б или 10 1б |
| Установленный рабочий диапазон напряжений, В | от 0,9ином до 1,10ином |
| Предельный рабочий диапазон напряжений, В | от 0,8'ином до 1,15ином |
| Стартовый ток при ином и cos ф=1: - для класса точности 0,2S и 0,5S - для класса точности 1 трансформаторного включения - для класса точности 1 непосредственного включения | 0,0011ном; 0,002-1ном; 0,004 1б |
| Частота сети, Гц | 50±2,5 |
| Абсолютная основная погрешность суточного хода часов реального времени, не более, с/суток | ±1 |
| Продолжение таблицы 2. | |
| Наименование характеристики | Значение |
| Диапазон измерения напряжения переменного тока для счетчиков модификации «Гран-Электро СС-301-Х. ХХХ/М(/М 1)Х(ХХХХ)ХХХХ-ХХ-Х» | от °,8'Цном до 1,15'Цном |
| Пределы допускаемой относительной погрешности при измерении напряжения переменного тока для счетчиков модификации «Гран-Электро СС-301-Х. ХХХ/М(/М 1)Х(ХХХХ)ХХХХ-ХХ-Х», % | ±0,5 |
| Диапазон измерения силы переменного тока для счетчиков модификации «Гран-Электро СС-301-Х. ХХХ/М(/М 1)Х(ХХХХ)ХХХХ-ХХ-Х» | от 0,05 1ном (1б) до 1макс |
| Пределы допускаемой относительной погрешности при измерении силы переменного тока, %, для счетчиков модификаций: - «Гран-Электро СС-301-Х. ХХХ/МХ(ХХХХ)ХХХХ-ХХ-Х» - «Гран-Электро СС-301-Х.ХХХ/М 1 Х(ХХХХ)ХХХХ-ХХ-Х» | ±0,5; ±1,0 |
| Количество тарифов | от 1 до 8 |
| Количество тарифных зон | от 1 до 48 |
| Количество тарифных сезонов | 12 |
| Интервал усреднения мощности, мин | 3 и 30 или 3 и 15 |
| Глубина хранения срезов энергии, дней: - при 30 мин интервале усреднения - при 15 мин интервале усреднения | 60; 30 |
| Глубина хранения значений приращения энергии в целом и с разбивкой по 4 или 8 тарифам: - за сутки; - за месяц; - за год. | за текущие и 30 предыдущих за текущий и 23 предыдущих за текущий и 7 предыдущих |
| Глубина хранения значений максимальной мощности за месяц (при 30 мин интервале усреднения) в целом и с разбивкой по 4 или 8 тарифам | за текущий и 23 предыдущих |
| Глубина хранения значений накопленной энергии в целом и с разбивкой по 4 или 8 тарифам: - на начало суток; - на начало месяца; - на начало года | всех дней текущего месяца; текущего и 11 предыдущих месяцев; текущего года и 7 предыдущих лет |
| Время хранения информации при отключении питания | в течение срока службы |
| Корректировка времени за год, мин. | не более 30 |
| Сохранение работоспособности таймера при отключении сетевого питания, лет, не менее | 8 |
| Мощность, потребляемая параллельной цепью, - полная, В-А, не более - активная, Вт, не более | 10,0 2,0 |
| Полная мощность, потребляемая последовательной цепью, В-А, не более | 0,5 |
| Оптоэлектронный импульсный (телеметрический) выход | до 4 |
| Наименование характеристики | Значение |
| Оптический интерфейс | по ГОСТ Р МЭК 61107-2001 |
| Цифровые основные интерфейсы связи | RS-232 или RS-485 или M-BUS |
| Дополнительные цифровые интерфейсы связи (по заказу) | RS-232; RS-485; радио; GSM; GPRS; Ethernet |
| Максимальное значение постоянной счетчика в имп./(кВт-ч) или имп./(квар-ч) в режиме «Телеметрия» в зависимости от модификации | от 1600 до 250 000 |
| Класс защиты от поражения электрическим током по ГОСТ 12.2.091-2002 | II |
| Установленный рабочий диапазон температур, °С | от -25 до +55 |
| Предельный рабочий диапазон температур, °С, для счетчиков модификаций: - «Гран-Электро СС-301-Х.ХХХХ(ХХХХ)ХХХХ-ХХ-Х» - «Гран-Электро СС-301-Х. ХХХХ/Р(ХХХХ)ХХХХ-ХХ-Х» | от -25 до +55; от -40 до +70 |
| Относительная влажность в рабочих условиях, % | до 95 при температуре +30 °С |
| Предельный диапазон температур хранения и транспортирования, °С, для счетчиков модификаций: - «Гран-Электро СС-301-Х.ХХХХ(ХХХХ)ХХХХ-ХХ-Х» - «Гран-Электро СС-301-Х.ХХХХ/Р(ХХХХ)ХХХХ-ХХ-Х» | от -25 до +70; от -40 до +70 |
| Степень защиты, обеспечиваемая оболочками, по ГОСТ 14254-96 | IP51, категория 2 |
| Категория размещения по ГОСТ 15150-69 | 2 |
| Средний срок службы, лет | 24 |
| Средняя наработка на отказ, ч | 150000 |
| Установленная безотказная наработка, ч, не менее | 3500 |
| Г абаритные размеры счетчика с крышкой зажимной коробки, мм, не более | 320x182x90 |
| Масса, кг, не более | 2,0 |
наносится на титульные листы эксплуатационной документации типографским способом и на переднюю панель счетчика методом лазерной гравировки.
Комплект поставки счетчиков приведен в таблице 3.
Таблица 3
| Наименование | Количество, шт. |
| Счетчик электрической энергии переменного тока статический «Гран-Электро СС-301» | 1 |
| Счетчики электрической энергии переменного тока статические «Гран-Электро СС-301». Паспорт | 1 |
| Счетчики электрической энергии переменного тока статические «Гран-Электро СС-301». Руководство по эксплуатации | 1* |
| МП.МН 1008-2001 Счетчики электрической энергии переменного тока статические «Гран-Электро СС-301». Методика поверки | 1* |
Окончание таблицы 3
| Наименование | Количество, шт. |
| Счетчики электрической энергии переменного тока статические «Гран-Электро СС-301». Инструкция оператора по работе с последовательным каналом связи | 1* |
| Счетчики электрической энергии переменного тока статические «Гран-Электро СС-301». Руководство по мониторингу параметров | 1* |
| Счетчики электрической энергии переменного тока статические «Гран-Электро СС-301». Руководство по модулю расширения «Модем GSM» | 1* |
| Счетчик электрической энергии переменного тока статический «Гран-Электро СС-301». Руководство по модулю расширения «Ethernet» | 1* |
| Программа сервиса электросчетчика «Гран-Электро СС-301» (программа для считывания данных) | 1* |
| Программа для параметризации счетчиков «Гран-Электро СС-301» | 1* |
| Упаковка | 1 |
| * Определяется договором на поставку. | |
осуществляется по документу МП. МН 1008-2001 «Счетчики электрической энергии переменного тока статические «Гран-Электро СС-301». Методика поверки», утвержденному БелГИМ в июне 2001 года.
Основные средства поверки::
- установка автоматическая многофункциональная для поверки счетчиков электрической энергии SJJ-1 (Регистрационный № 37404-08);
- универсальная пробойная установка УПУ-10 (Регистрационный № 58589-14);
- частотомер электронно-счетный Ч3-88 (Регистрационный № 35904-07).
Сведения о методах измерения приведены в руководстве по эксплуатации «Счетчики электрической энергии переменного тока статические «Гран-Электро СС-301». Руководство по эксплуатации». СИФП 60.00.000 РЭ.
ГОСТ 31818.11-2012 (МЭК 62052-11:2003) Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
ГОСТ 31819.21-2012 (МЭК 62053-21:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2
ГОСТ 31819.22-2012 (МЭК 62053-22:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S
ГОСТ 31819.23-2012 (МЭК 62053-23:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
ГОСТ Р МЭК 61107-2001 Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными
ТУ РБ 100832277.001-2001 Счетчики электрической энергии переменного тока статические «Гран-Электро СС-301». Технические условия
