| Номер в госреестре | 23271-12 |
| Наименование СИ | Дымомеры |
| Обозначение типа СИ | OPA-100, OPA-8030 |
| Изготовитель | "Brain Bee S.p.A.", Италия |
| Год регистрации | 2012 |
| Срок свидетельства | 09.07.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Дымомеры 0PA-100, 0PA-8030 предназначены для измерения дымности отработавших газов дизельных двигателей.
Принцип действия дымомеров 0PA-100, 0PA-8030 основан на оптико-физическом взаимодействии непрозрачных частиц отработавших газов с оптическим излучением.
Дымомерами 0PA-100, 0PA-8030 измеряется оптическая плотность поглощающего слоя, которая автоматически преобразуется в единицы коэффициента поглощения света (м-1) и единицы коэффициента ослабления света (%).
В качестве источника излучения используется светодиод с длиной волны 565 нм, а приемника - кремниевый фотодиод.
Поглощающая ячейка представляет собой специальную кювету. Для отсечения отработанных газов на выходе кюветы используется воздушный поток, создаваемый специальным вентилятором.
Конструктивно дымомеры 0PA-100, 0PA-8030 изготавливается в виде переносного блока, включающего в себя кювету, блок источника и приёмника света, зеркало, вентиляторы и нагревательный элемент. На передней панели расположено отверстие для присоединения пробоотборного зонда. На задней панели расположены разъём для подключения к блоку анализатору выхлопных газов и порт RS-232.
Управление дымомерами осуществляется при помощи персонального компьютера или портативного терминала.
Схема пломбирования дымомеров ОРА-ЮО, ОРА-8030 от несанкционированного доступа:
*
Для предотвращения несанкционированного доступа к внутренним частям дымоме-ров 0PA-100, 0PA-8030 производится пломбирование специального отверстия на боковой панели в месте обозначенным «А».

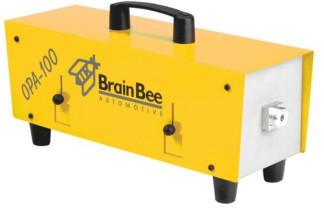

Фотография общего вида дымомеров ОРА-ЮО, ОРА-8030:
*
Программное обеспечение (далее - ПО) предназначено для взаимодействия узлов дымомеровов OPA-100, OPA-8030, обработки, хранения, вывода измеренных данных и управления режимами измерений. Программное обеспечение также обеспечивает автоматическую компенсацию изменения атмосферного давления.
Идентификационные данные программного обеспечения:
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентиф икатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| 0MNIBUS800 | Pitcher | 104.50.2202.1924 | 4613D8D9 | CRC32 |
Программное обеспечение защищено от несанкционированного доступа и соответст
вует уровню защиты «А» в соответствии с МИ 3286-2010.
| Наименование характеристик | Значение |
| Диапазон измерений дымности: - коэффициент поглощения света (k), м-1 - коэффициент ослабления света (N), % | 0 - 9,99 0 - 99,9 |
| Дискретность отсчитывания измерений: - коэффициент поглощения света (k), м-1 - коэффициент ослабления света (N), % | 0,01 0,1 |
| Предел допускаемого значения абсолютной погрешности измерений, не более: - коэффициент поглощения света (k), м-1 в диапазоне (0,0 - 2,5) м-1 в диапазоне (2,5 -9,99) м-1 - коэффициент ослабления света (N), % | ±0,05 ±0,09 ±2 |
| Время выхода на режим (при температуре окружающей среды 20 °С), с, не более: | 300 |
| Напряжение питания, В, постоянного тока: | 12 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | +5...+40 до 90 |
| Габаритные размеры (ДхШхВ), мм, не более | 200x140x430 |
| Масса, кг, не более | 5 |
наносится печатным способом на титульный лист руководства по эксплуатации и наклейкой на корпус.
| Наименование | Количество, ед. |
| Дымомер | 1 |
| Пробоотборный зонд | 1 |
| Кабель передачи данных | 1 |
| Руководство по эксплуатации на русском языке | 1 |
| Методика поверки | 1 |
осуществляется по Р 50.2.065-2009 «Дымомеры оптические. Методика поверки».
Перечень основного оборудования необходимого для поверки:
- комплект нейтральных светофильтров КП-01, Госреестр № 21280-01, пределы допускаемой абсолютной погрешности светового коэффициента направленного пропускания ±0,5 % по коэффициенту ослабления света.
Методика измерений приведена в документе: «Дымомеры 0PA-100, 0PA-8030. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к дымомерам OPA-100, OPA-8030
1. ГОСТ Р 52160-2003 «Автотранспортные средства, оснащенные двигателями с воспламенением от сжатия. Дымность отработавших газов. Нормы и методы контроля при оценке технического состояния»;
2. Технический регламент «О безопасности колесных транспортных средств», утвержден постановлением Правительства Российской Федерации от 10 сентября 2009 г. № 720;
3. Приказ Министерства промышленности Российской Федерации от 06 декабря 2011 г. №1677;
4. ГОСТ Р 41.24-2003 (Правила ЕЭК ООН N24) «Единообразные предписания, касающиеся: 1. Сертификации двигателей с воспламенением от сжатия в отношении дымности;
II. Сертификации автотранспортных средств в отношении установки на них двигателей с воспламенением от сжатия, сертифицированных по типу конструкции; III. Сертификации автотранспортных средств с двигателями с воспламенением от сжатия в отношении дымности; IV. Измерения мощности двигателей»;
- осуществление деятельности в области охраны окружающей среды;
- осуществление мероприятий государственного контроля (надзора).
«Brain Bee S.p.A.», Италия
| Зарегистрировано поверок | 18 |
| Поверителей | 6 |
| Актуальность данных | 17.09.2024 |
