Меры длины концевые плоскопараллельные MarGage 402, MarGage 402C, MarGage 404, MarGage 404C, MarGage 406, MarGage 406C, MarGage 408, MarGage 408C, MarGage 409, MarGage 409C, MarGage 417, MarGage 417C, 23297-12

Назначение

Меры длины концевые плоскопараллельные MarGage 402, MarGage 402С, MarGage 404, MarGage 404С, MarGage 406, MarGage 406С, MarGage 408, MarGage 408С, MarGage 409, MarGage 409С, MarGage 417, MarGage 417С (далее по тексту - концевые меры) предназначены для использования в качестве эталонов сравнения и рабочих эталонов в области линейных измерений, для поверки и градуировки измерительного инструмента и приборов, для настройки приборов для линейных измерений всех типов.

Описание

Концевые меры MarGage 402, MarGage 404, MarGage 406, MarGage 408, MarGage 409, MarGage 417 изготавливаются из специальной стали, обеспечивающей хорошую притираемость к стеклянным пластинам и друг к другу и высокую износостойкость.

Концевые меры MarGage 402С, MarGage 404С, MarGage 406С, MarGage 408С, MarGage 409С, MarGage 417С изгототавливаются из керамики (керамического композита оксида циркония ZrO2 (Circonimar)), который обладает антистатическими, антимагнитными и неэлектропроводными свойствами, благодаря чему керамические меры не притягивают пыль и могут использоваться при наличии магнитных полей.

Концевые меры имеют форму прямоугольного параллелепипеда с двумя плоскими взаимнопараллельными измерительными поверхностями.

Концевые меры выпускаются наборами. Наборы концевых мер различаются между собой количеством и номинальными размерами мер. Концевые меры MarGage 417 и MarGage 417С выпускаются поштучно.

Концевые меры используются по-отдельности или в блоках путем притирки нескольких мер вместе.

Концевые меры выпускаются 4-х классов точности: К и 0 (калибровочные), 1, 2.

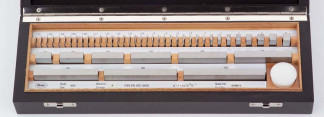

Таблица 1 Наборы концевых мер длины из стали и керамики

Отдельные концевые меры MarGage 417

Отдельные концевые меры MarGage 417С

Допускаемые отклонения длины концевых мер от номинальной при температуре 20 °С и отклонения от плоскопараллельности измерительных поверхностей не превышают значений, указанных в таблице 2.

Таблица 2

Притираемость концевых мер классов точности К и 0 к плоской нижней стеклянной пластине всей измерительной поверхностью должна быть без интерференционных полос и оттенков, наблюдаемых в белом свете. Для концевых мер классов точности 1, 2 притираемость должна быть без интерференционных полос, допускаются оттенки в виде светлых пятен, наблюдаемых в белом свете.

Параметр шероховатости Rz измерительных поверхностей концевых мер < 0,063 мкм по ГОСТ 2789-73.

Края измерительных поверхностей концевых мер закруглены до радиуса, не превышающего 0,3 мм, или имеют фаски не более 0,3 мм.

Концевые меры изготавливаются из стали с температурным коэффициентом линейного расширения 11,5x10-6 К-1, при температуре от 10 до 30 оС, из керамики - 9,5x10-6 K-1.

Допускаемое отклонение от перпендикулярности нерабочих поверхностей относительно измерительных поверхностей соответствует значениям в таблице 4.

Таблица 4

Изменение длины концевых мер в течение года вследствие нестабильности материала не превышают значений, приведенных в таблице 5.

Таблица 5

Требования к стабильности концевых мер во времени обеспечиваются изготовителем при условии, что концевые меры не подвергаются резким температурным воздействиям, вибрациям и ударам, а также влияниям магнитных полей.

Знак утверждения типа

Знак утверждения типа наносится на верхнюю крышку деревянного ящика набора концевых мер с помощью наклейки и в паспорт типографским способом.

Комплектность

Поверка

осуществляется в соответствии с документами по поверке:

МИ 1604-87 « Методические указания. Меры длины концевые плоскопараллельные. Общие требования к методикам поверки»;

МИ 2186-92 «Меры длины концевые плоскопараллельные образцовые 3-4-го разрядов и рабочие классов точности 1-5 длиной свыше 100 до 1000 мм. Методика поверки»;

МИ 2079-90 «ГСИ. Меры длины концевые плоскопараллельные образцовые 3-4-го разрядов и рабочие классов точности 1-5 длиной до 100 мм. Методика поверки»;

ГОСТ 8.367-79 «Меры длины концевые плоскопараллельные образцовые 1-2-го разрядов и рабочие классов точности 00 и 0 длиной до 1000 мм. Методы и средства поверки».

Сведения о методах измерений

Метод измерений изложен в разделе «Порядок работы» паспорта концевых мер.

Нормативные и технические документы, устанавливающие требования к мерам длины концевым плоскопараллельным MarGage 402, MarGage 402С, MarGage 404, MarGage 404С, MarGage 406, MarGage 406С, MarGage 408, MarGage 408С, MarGage 409, MarGage 409С, MarGage 417, MarGage 417С

МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-6 ...50 м и длин волн в диапазоне 0,2...50 мкм»;

Техническая документация фирмы-изготовителя.

Рекомендации к применению

Выполнение работ и (или) оказание услуг по обеспечению единства измерений.
