| Номер в госреестре | 23450-13 |
| Наименование СИ | Вычислители |
| Обозначение типа СИ | ИРВИКОН ВТ-200 |
| Изготовитель | ООО "ИРВИС", г.Москва; ОАО УК "Завод Водоприбор", г.Москва (срок свидетельства: 01.02.2018 г.) |
| Год регистрации | 2013 |
| Срок свидетельства | 08.12.2022 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Вычислители (тепловычислители) ИРВИКОН ВТ-200 (далее вычислители) предназначены для использования в составе теплосчетчика ТС-200 для измерения и учета тепловой энергии, объема, массы, температуры и давления теплоносителя в открытых и закрытых водяных системах теплоснабжения, а также - для измерения и регистрации объема массы, температуры и давления взрывобезопасных жидкостей и температуры воздуха.
Вычислители выполняют следующие функции:
- прием сигналов от преобразователей расхода теплоносителя (жидкости), преобразователей температуры и давления;
- преобразование полученных сигналов в значения объема, массы, расхода, количества тепловой энергии, давления, температуры и разности температур теплоносителя в подающем и обратном трубопроводах;
- регистрация измеренных значений в часовом, суточном и месячном архивах, с этой целью в вычислителе ведется календарь текущего времени;
- непрерывный контроль исправности первичных преобразователей объема (расхода), температуры, давления и линий связи с ними, а также измерение и регистрация времени исправной работы и времени нештатных ситуаций: неисправности измерительных преобразователей и выход измеренных параметров за пределы измерений;
- вывод на цифровой индикатор измеряемых и архивных параметров с условными обозначениями и размерностью;
- передача на внешние устройства (компьютеры, накопительные контроллеры, модемы) посредством интерфейсов RS-485 и (или) RS-232 накопленной измерительной и диагностической информация; для расширения коммуникационных возможностей вычислители могут снабжаться встроенными радиомодулями, модулями USB и модулями Ethernet;
- формирование на импульсных выходах сигналов управления и тревожных сигналов о состоянии узла учета.
В зависимости от количества измерительных каналов вычислители имеет исполнения, приведенные в табл.1 Таблица 1
| Обозначение исполнения вычислителя | Количество каналов измерения | |||
| расхода | температуры | давления | тепловой энергии | |
| ИРВИКОН ВТ-200-3 | 1 - 3 | 1 - 3 | 0 - 3 | 1 |
| ИРВИКОН ВТ-200-6 | 1 - 6 | 1 - 6 | 0 - 6 | 1 - 3 |
Питание вычислителей осуществляется от гальванических элементов (вариант - с автономным питанием), либо от сети переменного тока 220 В с частотой 50 Гц, (вариант - с сетевым питанием). Допускается питание вычислителя от выносного (внешнего) источника питания переменного напряжения (11..12)В, 50 Гц. Длительность непрерывной работы вычислителей с автономным питанием без замены батарей не менее 4 лет.
б)

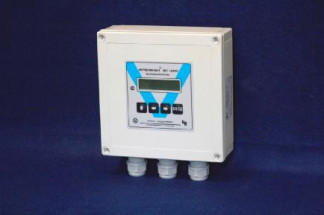

Рисунок 1 - Внешний вид вычислителя: а) - исполнение с тремя измерительными каналами,
б) - исполнение с шестью измерительными каналами (расхода, температуры и давления).
Вычислители имеют встроенное программное обеспечение. Структура программы (основные программные модули и их взаимодействие) приведены на блок схеме рисунка 2.
Основные функции структурных модулей программного обеспечения:
1) Модуль измерения температуры предназначен для управления работой аналогоцифрового преобразователя температуры, приема от него цифровых кодов - результатов преобразования сигналов от термометров, вычисления по ним значений температуры и диагностики исправности датчиков температуры.
2) Модуль измерения давления предназначен для управления работой аналогоцифрового преобразователя давления, приема от него цифровых кодов - результатов преобразования сигналов от датчиков давления, вычисления по ним значений давления и диагностики исправности датчиков давления.
3) Модуль измерения объема, массы и энергии предназначен для счета импульсов от датчиков расхода, вычисление по их количеству и по значениям температуры и давления -объема и массы прошедшего теплоносителя, количества тепловой энергии и текущего массового расхода теплоносителя.
4) Модуль тактирования и измерения времени предназначен для формирования меток времени, по которым инициируется работа модулей измерения температуры, давления измерения текущего расхода, а также - для измерения времени работы и времени нештатных ситуаций вычислителя, и для формирования текущей даты и астрономического времени.
5) Модуль архивирования предназначен для расчетов и хранения средних и итоговых значений всех измеряемых величин, а также ведения журнала событий и хранения времени всех нештатных ситуаций.
6) Модуль вывода данных на дисплей предназначен для визуального отображения на дисплее вычислителя измерительной, диагностической и настроечной информации.
7) Модуль опроса клавиатуры предназначен для декодирования нажатых кнопок клавиатуры и формирование команд управления работой вычислителя.
Программное обеспечение является встроенным и не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя. Программное обеспечение осуществляет ряд диагностических проверок после включения питания, а также регулярную самодиагностику во время работы.
Уровень защиты программного обеспечения от преднамеренных и от непреднамеренных изменений - С по МИ 3286-2010.
Идентификационные данные программного обеспечения вычислителей согласно МИ 3286-2010 приведены в таблице 2 Таблица 2
| Наименование программного обеспечения | Идентиф икаци-онное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная Сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| BT200-3 | VT3 | 12VT3 | FEBEBA45h | CRC-32 |
| BT200-6 | VT6 | 12VT6 | C363D547h | CRC-32 |
Составные части вычислителей обеспечивают защиту от несанкционированного вмешательства в их работу.
В целях предотвращения доступа к узлам регулировки и настройки, а также - к элементам конструкции вычислителя, предусмотрены места пломбирования, указанные на рисунках 3 и 4.
а)
Таблица 3
| 1. Метрологические характеристики | |
| Диапазон измерения температур - Т, оС | от - 50 до +180 |
| Диапазон измерения разности температур - At, оС | от 0 до 150 |
| Минимально допустимая разность температур, для которой нормируется погрешность измерения тепловой энергии - Atmin, оС | 2 |
| Пределы допускаемой относительной погрешности преобразования сигналов преобразователей температуры, расхода и давления в тепловую энергию - 5q, % | ±(0,5 + Atmin/ At) |
| Пределы допускаемой абсолютной погрешности преобразования сопротивления преобразователей температуры в температуру, оС | ±(0,1 + 0,001 |T|) |
| Пределы допускаемой абсолютной погрешности преобразования сигналов преобразователей температуры в разность температур | ±(0,05 + 0,0011 At|) |
| Пределы допускаемой относительной погрешности преобразования импульсов объема в массу воды, % | ± 0,1 |
| Пределы допускаемой приведенной погрешности преобразования сигналов тока или напряжения в давление, %, | ±0,1 |
| Пределы допускаемой относительной погрешности при измерении времени, % | ±0,01 |
| 2. Условия эксплуатации | |
| Температура окружающего воздуха в диапазоне, оС | от -10 до + 60 |
| Относительная влажность воздуха, % при температуре не более 35 оС | не более 95 |
| Атмосферное давление, кПа | 84 - 106,7 |
| Амплитуда вибраций (смещение), мм, на частотах 10 - 35 Гц, не более | 0,35 |
| Изменения напряжения питания сети (при питании от сети переменного напряжения 220 В, 50 Гц), % от номинального значения | от -15 до +10 |
| 3. У словия транспортирования | |
| Температуры окружающего воздуха, оС | от -50 до +50 |
| Относительная влажности воздуха, % (при температуре до 35 оС) | 95 |
| Ударные воздействия - частота, Гц - ускорение удара, м/с2 (при длительности 16 мс) | до 2 98 |
| 4. Степень защиты от пыли и воды, код IP по ГОСТ 14254-96 (по заказу) | IP65 (IP66) |
| 5. Показатели надежности | |
| Среднее время наработки на отказ, ч, не менее | 25000 |
| Срок службы, год | 12 |
| 6. Конструкционные параметры | |
| Габаритные размеры длина, ширина, высота, мм, не более: - исполнение ВТ-200-3 - исполнение ВТ-200-6 | 180х220х65 240х220х100 |
| Масса, кг, не более | 2,0 |
По электромагнитной совместимости вычислители удовлетворяет требованиям ГОСТ Р 51649, ГОСТ Р 51522. Имеется декларация соответствия ГОСТ Р 51649, ГОСТ Р 51522.
наносится на табличке, закрепленный на правой боковой поверхности вычислителя и на титульный лист паспорта.
Комплектность вычислителей приведена в таблице 4.
Таблица 4
| Обозначение Документа | Наименование и условное Обозначение | Количество (шт.) | Примечание |
| ИРВ 3.482.001 | Вычислитель ИРВИКОН ВТ-200 | 1 | Исполнение согласно заказу |
| ИРВ 3.509.001 | Адаптер приборный СОМ | 1 | Поставляются, если оговорено в заказе |
| Адаптер RS485/RS232 | 1 | ||
| Радиомодуль | 1 | ||
| USB-модуль | 1 | ||
| ИРВ 3.482.001 ПС | Паспорт | 1 | |
| ИРВ 3.482.001. РЭ | Руководство по эксплуатации. | 1 | На электронном носителе |
| ИРВ 3.480.001 И1 | Методика поверки | 1 |
осуществляется в соответствии с методикой ИРВ 3.480.001 И1 "Теплосчетчики ИРВИКОН ТС -200. Вычислители ИРВИКОН ВТ-200 методика поверки", утвержденной ФГУП ВНИИМС
31.08.2012 г.
Основные эталоны, используемые при поверке:
- Частотомер электронно-счетный Ч3-63 для проверки погрешности измерения времени, погрешность по частоте кварцевого генератора ±5^10" ;
- Магазины сопротивлений Р4831 для имитации преобразователей температуры. Класс точности 0,02/2х10-6;
- Прибор для поверки вольтметров В1-12 - для имитации преобразователей давления; погрешность 2,5 10-4[к + 1 мкА;
Методика измерений тепловой энергии в открытых системах теплоснабжения приведена в документе «Теплосчетчики ИРВИКОН ТС-200. Руководство по эксплуатации ИРВ 3.480.001 РЭ».
Нормативные и технические документы, устанавливающие требования к вычислителям ИРВИКОН ВТ-200
ГОСТ Р 8.596-2002. Метрологическое обеспечение измерительных систем. Основные положения.
ГОСТ Р 8.642-2008. Метрологическое обеспечение измерительных систем узлов учета тепловой энергии. Основные положения.
ГОСТ Р 51649-2000 Теплосчетчики для водяных систем теплоснабжения ГОСТ Р ЕН 1434-1-2006 Теплосчетчики. Часть 1 Общие технические требования ГОСТ Р ЕН 1434-2-2006 Теплосчетчики. Часть 2 Требования к конструкции ГОСТ Р 52931-2008. «Приборы контроля и регулирования технологических процессов»
ТУ 4218-003-17284317-12 Вычислитель ИРВИКОН ВТ-200. Технические условия.
Осуществление торговли.
Выполнение государственных учетных операций.
| Зарегистрировано поверок | 43 |
| Поверителей | 5 |
| Актуальность данных | 19.11.2024 |
