| Номер в госреестре | 23452-13 |
| Наименование СИ | Теплосчетчики |
| Обозначение типа СИ | ИРВИКОН ТС-200 |
| Изготовитель | ООО "ИРВИС", г.Москва; ОАО УК "Завод Водоприбор", г.Москва (срок свидетельства: 01.02.2018 г.) |
| Год регистрации | 2013 |
| Срок свидетельства | 08.12.2022 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Теплосчетчики ИРВИКОН ТС-200 (далее теплосчетчики) предназначены для измерения и учета тепловой энергии, объема, массы, температуры и давления теплоносителя в открытых и закрытых водяных системах теплоснабжения, для измерения массы, объема, температуры и давления взрывобезопасных жидкостей, а также - температуры воздуха.
Принцип работы теплосчетчиков состоит в измерении объема, температуры и давления теплоносителя в трубопроводах систем теплоснабжения и водоснабжения с последующей обработкой результатов измерения и вычисления потребленной (или отпущенной) тепловой энергии и массы теплоносителя.
Измеренные значения объема, массы, расхода, количества тепловой энергии, давления, температуры и разности температур теплоносителя в подающем и обратном трубопроводах регистрируются в часовом, суточном и месячном архивах. С этой целью в теплосчетчике ведется календарь текущего времени.
Теплосчетчики непрерывно контролируют исправность первичных преобразователей объема (расхода), температуры, давления и линий связи с ними, а также измеряют и регистрируют время исправной работы и время нештатных ситуаций: неисправности измерительных преобразователей и выход измеренных параметров за пределы измерений.
Все измеряемые и архивные параметры выводятся на цифровой индикатор и снабжены условными обозначениями и размерностью.
Посредством интерфейсов RS-485 и (или) RS-232 измерительная и диагностическая информация теплосчетчиков передается на внешние устройства (компьютеры, накопительные контроллеры, модемы). Для расширения коммуникационных возможностей теплосчетчики могут снабжаться встроенными или выносными радиомодулями, модулями USB и модулями Ethernet.
Согласно ГОСТ 8.596-2002 теплосчетчики являются измерительными системами типа ИС-1, с нормированными метрологическими характеристиками измерительных каналов, для установки которых на месте эксплуатации достаточно указаний, приведенных в эксплуатационной документации.
В состав теплосчетчиков входят: вычислитель (тепловычислитель) ИРВИКОН ВТ-200, и средства измерений, зарегистрированные в Госреестре: преобразователи объема (расхода), преобразователи (комплекты преобразователей) температуры, преобразователи давления, типы которых приведены в таблице 1
Таблица1
| Тип преобразователей объема, номер Г осреестра | Тип преобразователей температуры, номер Г осреестра | Тип преобразователей давления, номер Г осреестра |
| ИРВИКОН СВ-200 № 23451-13 СКБ №№ 26343-08 | КТПТР-01, 03, № 46156-10 КТПТР-04, КТПТР-05, № 39145-08 | Метран-22-АС-1, № 17896-05 Метран-49-ДИ, № 19396-08 Метран-55-ДИ, № 18375-08 |
| СХ-15 и СГ-15 «Водомеръ», № 46822-11 ВМХ и ВМГ, № 18312-03 ВХ, ВХС № 38999-08 Zenner-ЕТ № 48241-11 Zenner-М № 48242-11 Zenner- W № 48422-11 ВСГН (ВСТН) № 26405-04 | ТПТ-1,17,19,21,25Р, № 46155-10 ТПТ-7,8,11,13,14,15, № 39144-08 КСТВ, № 47133-11 КТСПР-001, № 41892-09 КТСПТВХ-В, № 24204-03 ТС Метран 2000, № 38550-08 ТС-1088 Элемер, № 18131-09 | ПДТВХ-1, № 43646-10 DМК- 331, № 44736-10 Корунд-ДИ-001, № 47336-11 МИДА-ДИ125, № 17635-03 Курант-ДИ, № 42840-09 PC-28/B, № 48825-12 АИР-10Ц № 31654-09 СДВ, № 28313-11 DMP 330M, № 44736-10 |
В зависимости от количества измерительных каналов теплосчетчики имеют исполнения, приведенные в табл.2 Таблица 2
| Обозначение исполнения теплосчетчика | Количество каналов измерения | |||
| расхода | температуры | давления | тепловой энергии | |
| ИРВИКОН ТС-200-3 | 1 - 3 | 1 - 3 | 0 - 3 | 1 |
| ИРВИКОН ТС-200-6 | 1 - 6 | 1 - 6 | 0 - 6 | 1 - 3 |
Конструктивно вычислители могут быть совмещены с ультразвуковыми преобразователями расхода (компактное исполнение).
Исполнение ТС-200-06 допускает измерение количества тепла реверсивных потоков. При этом измерение тепловой энергии в прямом направлении производится первым каналом измерения тепловой энергии, а в обратном - вторым каналом. Оба канала измерения используют общие преобразователи объема (с функцией реверса), температуры и давления.
Для формирования сигналов управления и сигнализации состояния узла учета теплосчетчики могут иметь до двух импульсных выходов типа «сухой контакт».
Питание теплосчетчиков (исключая преобразователь давления) осуществляется от гальванических элементов (вариант с автономным питанием), либо от сети переменного напряжения 220 В, 50 Гц (вариант с сетевым питанием). Допускается питание вычислителя от внешнего источника питания переменного напряжения (11..12)В, 50 Гц. Длительность непрерывной работы вычислителей теплосчетчиков с автономным питанием без замены батарей не менее 4 лет (при эксплуатации их в нормальных условиях).

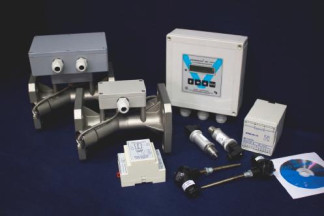

Внешний вид теплосчетчика приведен на рис. 1.
б)
Рисунок 1 - Внешний вид теплосчетчика: а) - исполнение с тремя измерительными каналами, б) - исполнение с шестью измерительными каналами (расхода, температуры и давления.
Вычислители теплосчетчиков имеют встроенное программное обеспечение. Структура программы (основные программные модули и их взаимодействие) приведены на блок схеме рисунка 2.
Основные функции структурных модулей программного обеспечения:
1) Модуль измерения температуры предназначен для управления работой аналогоцифрового преобразователя температуры, приема от него цифровых кодов - результатов преобразования сигналов от термометров, вычисления по ним значений температуры и диагностики исправности датчиков температуры.
2) Модуль измерения давления предназначен для управления работой аналогоцифрового преобразователя давления, приема от него цифровых кодов - результатов преобразования сигналов от датчиков давления, вычисления по ним значений давления и диагностики исправности датчиков давления.
3) Модуль измерения объема, массы и энергии предназначен для счета импульсов от датчиков расхода, вычисление по их количеству и по значениям температуры и давления -объема и массы прошедшего теплоносителя, количества тепловой энергии и текущего массового расхода теплоносителя.
4) Модуль тактирования и измерения времени предназначен для формирования меток времени, по которым инициируется работа модулей измерения температуры, давления измерения текущего расхода, а также - для измерения времени работы и времени нештатных ситуаций теплосчетчика, и для формирования текущей даты и астрономического времени.
5) Модуль архивирования предназначен для расчетов и хранения средних и итоговых значений всех измеряемых величин, а также ведения журнала событий и хранения времени всех нештатных ситуаций.
6) Модуль вывода данных на дисплей предназначен для визуального отображения на дисплее вычислителя измерительной, диагностической и настроечной информации.
7) Модуль опроса клавиатуры предназначен для декодирования нажатых кнопок клавиатуры и формирование команд управления работой вычислителя.
Программное обеспечение является встроенным и не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя. Программное обеспечение осуществляет ряд диагностических проверок после включения питания, а также регулярную самодиагностику во время работы.
Уровень защиты программного обеспечения от преднамеренных и от непреднамеренных изменений - С по МИ 3286-2010.
Идентификационные данные программного обеспечения теплосчетчиков согласно МИ 3286-2010 приведены в таблице 3 Таблица 3
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная Сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| BT200-3 | VT3 | 12VT3 | FEBEBA45h | CRC-32 |
| BT200-6 | VT6 | 12VT6 | C363D547h | CRC-32 |
Составные части теплосчетчиков обеспечивают защиту от несанкционированного вмешательства в их работу.
В целях предотвращения доступа к узлам регулировки и настройки, а также - к элементам конструкции вычислителя, предусмотрены места пломбирования, указанные на рисунке 3.
С’амоклеюшался легко разрушаемая пломба j п готори тел н
От'ГМСК IMItfilMJ 11 LhHCpi I ieJ]H
SC
E ][
| 1 | |
| ПТН | |
—Т2Г
Ш
L
x
4-
Отвсрктнс лл* доступа
/Wto и^ойчат^лй 11
разрешения шшен is память
j2S_—Ж—\........p'
]_JO
| -■ | ||
| J 1 | ||
| = | 1 | |
| — | ... | |
| ; | ||
| I | - |
г
Jl_
Кдд. ШИ \
u_
Рисунок 3 - Места пломбирования крышки и измерительной платы вычислителя.
Другие составные части теплосчетчика: преобразователи объема, температуры и давления, защищены от несанкционированного вмешательства в их работу. Способы защиты и места их пломбирования указаны в описаниях типа и эксплуатационной документации на данные преобразователи.
Диапазоны измерений и пределы допускаемых значений погрешности при измерении параметров теплоносителя и тепловой энергии приведены в таблице 4 Таблица 4
| Измеряемая величина | Диапазон измерений | Пределы допускаемой относительной погрешности, % |
| Тепловая энергия в закрытых тепловых системах теплоснабжения, Гкал (ГДж) | 0 1 0 00 | ±(2+4Atmin/At+0,01GB/G) (Класс С по ГОСТ Р 51649, класс 1 по ГОСТ ЕН 1434-1)1) ±(3+4Atmin/At+0,02GB/G) (Класс В по ГОСТ Р 51649, класс 2 по ГОСТ ЕН 1434-1)2) |
| Измеряемая величина | Диапазон измерений | Пределы допускаемой относительной погрешности, % |
| Масса, т; объем, м3 | 0 - 108 | ±(1+0,01G^G ) , но не более ±5 % 1) ; ±(2+0,02G^G ), но не более ±5 % 2) ±23) |
| Температура теплоносите- о/~' ля, С | 1 - 180 | ±(0,3 + 0,004|t|), оС (абсолютная погрешность) |
| Разность температур, оС | 1-150 | ±(0,1 + 0,002|At|), оС (абсолютная погрешность) |
| Температура воздуха, оС | от -50 до +100 | ±(0,3 + 0,004|t|), оС (абсолютная погрешность) |
| Давление, МПа | 0 - 5 | ±0,6 (приведенная погрешность) |
| Интервалы времени, ч | 0 - 108 | 0,01 |
| П р и м е ч а н и я. 1) - при применении преобразователей расхода класса 1 по ГОСТ Р ЕН 1434-1-2006; 2) - при применении преобразователей расхода класса 2 по ГОСТ Р ЕН 1434-12006; 3) - при применении преобразователей расхода с погрешностью не более ±2% Условные обозначения величин: At, Atmin - разность температур теплоносителя в подающем и обратном трубопроводах и ее минимальное значение, при котором нормирована погрешность теплосчетчика по функции измерения тепловой энергии, Atmin = 2 оС; GB, G - верхний предел измерения преобразователя расхода и измеренное значение расхода, соответственно, т/ч. | ||
Эксплуатационные характеристики теплосчетчиков приведены в таблице 5. Таблица 5
| 1. Условия эксплуатации | |
| Температура окружающего воздуха в диапазоне, оС | от -10 до + 60 |
| Относительная влажность воздуха, % при температуре не более 35 оС | не более 95 |
| Атмосферное давление, кПа | 84 - 106,7 |
| Амплитуда вибраций (смещение), мм, на частотах 10 - 35 Гц, не более | 0,35 |
| Изменения напряжения питания сети (при питании от сети переменного напряжения 220 В, 50 Гц), % от номинального значения | от -15 до +10 |
| 2. Условия транспортирования | |
| о/'ч температуры окружающего воздуха, С | от -50 до +50 |
| относительной влажности воздуха, % (при температуре до 35 оС) | 95 |
| ударные воздействия - частота, Гц - ускорение удара, м/с (при длительности 16 мс) | до 2 98 |
| 3. Степень защиты от пыли и воды, код IP по ГОСТ 14254 | t-96 |
| Вычислитель (по заказу) | 1Р65 (IP66) |
| Первичные преобразователи давления, температуры и расхода, не ниже | 1Р54 |
| 4. Показатели надежности | |
| Среднее время наработки на отказ, ч, не менее | 25000 |
| Срок службы, год | 12 |
По электромагнитной совместимости теплосчетчики удовлетворяют требованиям ГОСТ Р 51649-2000, ГОСТ Р 51522.1-2011. Имеется декларация соответствия ГОСТ Р 51649-2000 и ГОСТ Р 51522.1-2011.
Наибольшие значения массы и габаритные размеры составных частей теплосчетчиков соответствуют значениям, приведенным в таблице 6
| Характеристика состав- | Составные части теплосчетчика | |||
| ной части | Вычислитель | Электронный блок преобразователя объема | Преобразователи давления | Преобразова тели температуры |
| Масса, кг | 2,0 | 2,0 | 1,6 | 1,5 |
| Габаритные размеры: Длина, мм | 240 | 250 | 60 | 100 |
| Ширина, мм | 220 | 250 | 60 | 100 |
| Высота, мм | 100 | 250 | 160 | 1000 |
наносится на табличке, закрепленный на правой боковой поверхности вычислителя и на титульный лист паспорта.
Комплектность теплосчетчиков приведена в таблице 6.
Таблица 6
| Обозначение Документа | Наименование и условное Обозначение | Количество (шт.) | Примечание |
| ИРВ 3.480.001 ИРВ 3.482.001 | Теплосчетчик ИРВИКОН ТС-200 в составе - вычислитель ИРВИКОН ВТ-200 - преобразователи объема - преобразователи температуры - преобразователи давления | 1 | Исполнение согласно заказу комплектуются согласно заказу |
| ИРВ 3.509.001 | Адаптер приборный СОМ | 1 | Поставляются, если оговорено в заказе |
| Адаптер RS485/RS232 | 1 | ||
| Радиомодуль | 1 | ||
| USB-модуль | 1 | ||
| ИРВ 3.480.001 ПС | Паспорт | 1 | |
| ИРВ 3.480.001. РЭ | Руководство по эксплуатации. | 1 | На электронном носителе |
| ИРВ 3.480.001 И1 | Методика поверки | 1 |
осуществляется в соответствии с методикой ИРВ 3.480.001 И1"Теплосчетчики ИРВИКОН ТС -200. Вычислители ИРВИКОН ВТ-200 методика поверки", утвержденной ФГУП ВНИИМС
31.08.2012 г.
Основные эталоны, используемые при поверке:
- поверочная расходомерная установка с относительной погрешностью 0,1-0,5 %, для поверки преобразователей объема;
- Частотомер электронно-счетный Ч3-63 для проверки погрешности измерения времени, погрешность по частоте кварцевого генератора ±5^10" ;
- Магазины сопротивлений Р4831 для имитации преобразователей температуры. Класс точности 0,02/2х10-6;
- Прибор для поверки вольтметров В1-12 - для имитации преобразователей давления; погрешность 2,5 10-4[к + 1 мкА;
Методика измерений тепловой энергии в открытых системах теплоснабжения приведена в документе ИРВ 3.480.001 РЭ «Теплосчетчики ИРВИКОН ТС-200. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к теплосчетчикам ИРВИКОН ТС-200
ГОСТ Р 8.596-2002. Метрологическое обеспечение измерительных систем. Основные положения.
ГОСТ Р 8.642-2008. Метрологическое обеспечение измерительных систем узлов учета тепловой энергии. Основные положения.
ГОСТ Р 51649-2000 Теплосчетчики для водяных систем теплоснабжения ГОСТ Р ЕН 1434-1-2006 Теплосчетчики. Часть 1 Общие технические требования ГОСТ Р ЕН 1434-2-2006 Теплосчетчики. Часть 2 Требования к конструкции ГОСТ Р 52931-2008. «Приборы контроля и регулирования технологических процессов»
ТУ 4218-002-17284317-12 Теплосчетчик ИРВИКОН ТС-200. Технические условия.
Осуществление торговли.
Выполнение государственных учетных операций.
