Государственный реестр средств измерений

Электроды мембранные ЭМ-I-01 (ЭМ-I-01СР), ЭМ-CN-01 (ЭМ-CN-01СР), 23481-14

Для измерения активной концентрации ионов I- и CN- в водных растворах т пульпах, не образующих осадка и пленки на мембране электродов, для использования в лабораторной практике и в промышленных условиях в паре с любым вспомогательным электродом.
Документы
Карточка СИ
Номер в госреестре 23481-14
Наименование СИ Электроды мембранные
Обозначение типа СИ ЭМ-I-01 (ЭМ-I-01СР), ЭМ-CN-01 (ЭМ-CN-01СР)
Изготовитель ОАО "Гомельский завод измерительных приборов", Беларусь, г.Гомель
Год регистрации 2014
Срок свидетельства 20.08.2019
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Электроды мембранные ЭМ-1-01(ЭМ-1-01СР), ЭМ-CN-Ol (ЭМ-CN-Ol СР) предназначены для измерений активности (концентрации) ионов I" и CN- в водных растворах и пульпах, не образующих осадки и пленки на мембране электродов и могут применяться как в промышленных, так и в лабораторных условиях в паре с любым вспомогательным электродом.

Описание

Измерения основаны на возникновении разности потенциалов на границе ионоселективной мембраны и измеряемого раствора. Значение разности потенциалов пропорционально значению р1 (pCN) раствора.

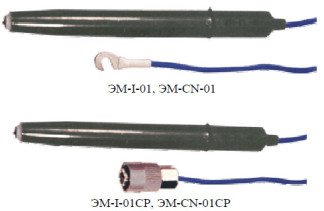

Электроды состоят из корпуса - трубки из полистирола, в нижнюю часть которой вклеена ионоселективная мембрана. Сверху в корпус ввинчен йодсеребряный токоотводящий полуэлемент. Внутри корпуса -приэлектродный раствор. Провод электродов ЭМ-I O1, ЭМ-CN-O! оканчивается наконечником, провод электродов ЭМ-I O1CP, ЭМ-CN-O^P - вилкой кабельной.

Любой из электродов в присутствии ионов Г в растворе работает как йодидный электрод , в присутствии ионов CN- - как цианидный. При наличии в растворе обоих ионов измеряет их суммарную активность.

Технические характеристики

3

Потенциал в контрольных растворах KI (NaCN) моляльностью 110" моль/кгН2О относительно электрода сравнения хлорсеребряного образцового 2-го разряда при температуре 25оС, мВ, для электродов:

ЭМ4-01 (ЭМ-Ю1СР)

ЭМ-CN -01 (ЭМ-CN-O^)

минус(165 ±12) минус(150 ±12)

Линейный диапазон градуировочной (электродной) характеристики, pI (pCN)

1 - 5

Крутизна градуировочной (электродной) характеристики, мВ/pI (pCN) при температуре:

25 оС 50 оС

Отклонение градуировочной (электродной) характеристики от линейности при температуре (25 и 50) оС не более, мВ,

57,1 ± 3,9 61,9 ± 4,2

± 12

Электрическое сопротивление электродов при температуре 20 оС, МОм

от 0,03 до 1,5

Изменение потенциала электродов с изменением рН измеряемой среды, не более, мВ, для ионов:

I- в пределах (1 - 12,5) рН CN- в пределах (9,5 - 12,5) рН

± 12 ± 12

Изменение значений потенциалов электродов в растворах с содержанием ионов Br- или SCN- при превышении их концентрации над концентрацией ионов I- не менее, чем в 1000 раз, не превышает, мВ

± 12

Отклонение потенциала, установившегося за 30 с от равновесного не превышает, мВ

± 6

Вероятность безотказной работы электродов за наработку 1000 ч

0,8

Габаритные размеры электродов, мм, не более

-    диаметр

-    длина без учета выводного проводника

-    длина выводного проводника Масса электродов, г, не более

ЭМ-1-01, ЭМ-CN^

ЭМ-1-0ЮР, ЭМ-CN-01CP

13

130

3000

40

65

Условия измерений:

-    температура анализируемой среды, оС - от 5 до 50

-    давление анализируемой среды, кПа - от 84 до 106

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

электрод - 1 шт.;

руководство по эксплуатации - 1 шт.; паспорт - 1 шт.

Поверка

осуществляется по документу Р 50.2.034-2004 «Электроды ионоселективные для определения активности (концентрации) ионов в водных растворах. Методика поверки».

Средства поверки перечислены в документе Р 50.2.034-2004.

Сведения о методах измерений

Приведены в руководстве по эксплуатации «Электроды мембранные ЭМ-1-01 (ЭМ-1-01 СР), ЭМ- CN-01 (ЭМ- СК-01СР)».

Нормативные и технические документы, устанавливающие требования к электродам мембранным ЭМ-1-01 (ЭМ-1-01СР, ЭМ- CN-01 (ЭМ- С^01СР)

ГОСТ 27987-88 «Анализаторы жидкости потенциометрические ГСП. Общие технические условия»

Технические условия ТУ 25.05.1688-79, Республика Беларусь

Р 50.2.034-2004 «Электроды ионоселективные для определения активности (концентрации) ионов в водных растворах. Методика поверки».

Рекомендации к применению

- вне сферы государственного регулирования.

Зарегистрировано поверок 1
Поверителей 1
Актуальность данных 04.12.2024
