| Номер в госреестре | 23512-16 |
| Наименование СИ | Машины универсальные испытательные |
| Обозначение типа СИ | TIRAtest 2800 |
| Изготовитель | "TIRA GmbH", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 16.12.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины универсальные испытательные TIRAtest 2800 (далее по тексту - машины) предназначены для измерения силы и деформации при испытаниях материалов и изделий на растяжение, сжатие и изгиб в режиме статического и малоциклового нагружения.
Машины состоят из основания, на котором закреплены винтовые и направляющие колонны с подвижной и неподвижной траверсами, силового привода подвижной траверсы, датчиков силы (количество - в зависимости от количества зон испытаний), нескольких сменных датчиков силы (по заказу), вспомогательных устройств для нагружения, поддержки, фиксации или захвата испытуемых образцов, датчика перемещения подвижной траверсы, электронного блока управления.
В зависимости от модификации машины могут иметь одну или две независимых зоны испытаний, располагающихся над и под подвижной траверсой.
Для измерений испытываемый образец устанавливается при помощи вспомогательных устройств в зоне испытаний таким образом, что один конец образца связан с подвижной траверсой, другой - либо с неподвижной траверсой, либо с основанием, через датчик силы.
Электродвигатель силового привода через винтовые колонны и преднагруженные шариковинтовые пары перемещает подвижную траверсу по направляющим колоннам, обеспечивая приложение нагрузки и деформирование испытуемого образца. Скорость приложения нагрузки или перемещения подвижной траверсы задается электронным блоком управления.
Сила, прикладываемая к образцу, измеряется датчиком силы, имеющимся в каждой зоне испытаний. Датчики силы могут работать как на растяжение, так и на сжатие.
Датчик перемещения измеряет линейное перемещение подвижной траверсы, соответствующее деформации образца под воздействием приложенной нагрузки.
Сигналы от датчиков силы и перемещения поступают в электронный блок управления. Электронный блок управления измеряет и регистрирует выходные электрические аналоговые сигналы датчиков силы и перемещения, обрабатывает, хранит и анализирует полученную информацию, отображает значения силы и деформации, формирует сигналы управления. Управление работой машины, обработка, анализ и отображение результатов измерений осуществляется программным обеспечением (ПО), установленным на персональный компьютер (ПК).
Машины имеют порты для подключения дополнительных средств измерений (датчиков продольной и поперечной деформации).
Пломбировка машин не предусмотрена.
Машины универсальные испытательные TIRAtest 2800 выпускаются в 20 модификациях, отличающихся типом электронного блока управления (E22 или E58), диапазонами измерений силы и перемещения, размерами и количеством рабочих зон, массой и габаритными размерами.

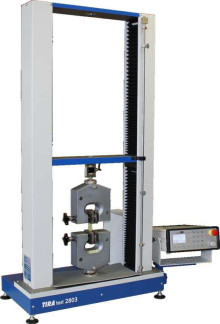

Внешний вид машин показан на рисунке 1.
а) б)
Программное обеспечение предназначено:
- для управления функциями работы машин;
- для обработки результатов измерений в процессе работы.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TIRAtest System |
| Номер версии ПО | 5.0.0.0 и выше |
| Цифровой идентификатор ПО | 57666F8511029D102294CBE346AEFBE5825CB28BD |
Уровень защиты ПО - «высокий» в соответствии с Р 50.2.077 - 2014.
Таблица 2 - Метрологические и технические характеристики машин универсальных испытательных TIRAtest 2800
| Модификация | Диапазоны измерений силы, кН (*) | Пределы допускаемой относительной погрешности измерений силы, % | Диапазон измерений перемещения, мм | Пределы допускаемой погрешности измерений перемещения | Высота, мм, не более | Ширина, мм, не более | Глубина, мм, не более | Масса, кг, не более |
| TT2803 E22 | от 0,01 до 1 от 0,02 до 2 от 0,03 до 3 | ±0,5 | 0 до 960 | абсолютной ±0,1 мм в диапазоне от 0 до 10 мм включ., относительной ±1 % в диапазоне св. 10 мм | 1250 | 630 | 430 | 95 |
| TT2803 E58 | 0 до 960 | 1250 | 630 | 430 | 95 | |||
| TT2805 E22 | от 0,01 до 1 от 0,02 до 2 от 0,03 до 3 от 0,04 до 4 от 0,05 до 5 | от 0 до 1000 | 1410 | 720 | 600 | 210 | ||
| TT2805 E58 | от 0 до 1000 | 1410 | 720 | 600 | 210 | |||
| TT2810 E22 | от 0,01 до 1 от 0,02 до 2 от 0,03 до 3 от 0,04 до 4 от 0,05 до 5 от 0,1 до 10 | от 0 до 1000 | 1410 | 720 | 600 | 231 | ||
| TT2810 E58 | от 0 до 1000 | 1410 | 720 | 600 | 231 | |||
| TT2820 E22 | от 0,02 до 2 от 0,03 до 3 от 0,04 до 4 от 0,05 до 5 от 0,1 до 10 от 0,2 до 20 от 0,25 до 25 | от 0 до 1000 | 1430 | 720 | 600 | 282 | ||
| TT2820 E58 | от 0 до 1000 | 1430 | 720 | 600 | 282 | |||
| TT2850 E22 | от 0,05 до 5 от 0,1 до 10 от 0,2 до 20 от 0,25 до 25 от 0,4 до 40 от 0,5 до 50 | от 0 до 1000 | 2030 | 720 | 600 | 552 | ||
| TT2850 E58 | от 0 до 1000 | 2030 | 720 | 600 | 552 | |||
| TT28100 E22 | от 0,1 до 10 от 0,2 до 20 от 0,5 до 50 от 1 до 100 | от 0 до 1100 | 2050 | 1050 | 700 | 834 | ||
| TT28100 E58 | от 0 до 1100 | 2050 | 1050 | 700 | 834 | |||
| TT28300 E22 | от 0,5 до 50 от 1 до 100 от 1,5 до 150 от 2 до 200 от 2,5 до 250 от 3 до 300 | от 0 до 1250 | 2250 | 1250 | 900 | 1840 | ||
| TT28300 E58 | от 0 до 1250 | 2250 | 1250 | 900 | 1840 |
| Модификация | Диапазоны измерений силы, кН (*) | Пределы допускаемой относительной погрешности измерений силы, % | Диапазон измерений перемещения, мм | Пределы допускаемой погрешности измерений перемещения | Высота, мм, не более | Ширина, мм, не более | Глубина, мм, не более | Масса, кг, не более |
| TT28500 E22 | от 1 до 100 от 1,5 до 150 от 2 до 200 от 2,5 до 250 от 3 до 300 от 4 до 400 от 5 до 500 | ±0,5 | от 0 до 1550 | абсолютной ±0,1 мм в диапазоне от 0 до 10 мм включ., относительной ±1 % в диапазоне св. 10 мм | 2550 | 1500 | 1050 | 3870 |
| TT28500 E58 | от 0 до 1550 | 2550 | 1500 | 1050 | 3870 | |||
| TT28600 E22 | от 1,5 до 150 от 2 до 200 от 2,5 до 250 от 3 до 300 от 4 до 400 от 5 до 500 от 6 до 600 | от 0 до 1750 | 2800 | 1550 | 1050 | 4031 | ||
| TT28600 E58 | от 0 до 1750 | 2800 | 1550 | 1050 | 4031 | |||
| TT281300 E22 | от 2 до 200 от 2,5 до 250 от 3 до 300 от 4 до 400 от 5 до 500 от 6 до 600 от 13 до 1300 | от 0 до 2300 | 3700 | 1750 | 1300 | 7510 | ||
| TT281300 E58 | от 0 до 2300 | 3700 | 1750 | 1300 | 7510 | |||
| У словия эксплуатации | ||||||||
| - температура, °С | от +15 до +25 | |||||||
| - относительная влажность, % | от 40 до 80 | |||||||
| Средняя наработка на отказ, ч | 20000 | |||||||
| (*) - в зависимости от установленных датчиков силы | ||||||||
наносится на переднюю поверхность корпуса машины в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность машин
| Машина универсальная испытательная TIRAtest 2800 (модификация по заказу) | 1 шт. |
| Персональный компьютер с программным обеспечением (*) | 1 шт. |
| Руководство по эксплуатации «Машины универсальные испытательные TIRAtest 2800. Руководство по эксплуатации» | 1 экз. |
| Методика поверки РТ-МП-2797-445-2016 «Машины универсальные испытательные TIRAtest 2800. Методика поверки» | 1 экз. |
| Датчик силы дополнительный (*) | ** |
| Вспомогательные принадлежности (*) | 1 комплект |
| * - комплектуется по требованию заказчика, ** -количество в зависимости от модели машины и требований Заказчика. | |
осуществляется по документу РТ-МП-2797-445-2016 «Машины универсальные испытательные TIRAtest 2800. Методика поверки», утвержденному ФБУ «Ростест-Москва» 5 сентября 2016 г. Основные средства поверки:
- динамометр, разряд 2 по ГОСТ 8.640-2014, основная погрешность ±0,12 %;
- система лазерная измерительная XL-80, Рег. № 35362-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
1 ГОСТ Р 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений
силы
2 ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
3 Техническая документация фирмы TIRA GmbH, Германия
| Зарегистрировано поверок | 24 |
| Поверителей | 8 |
| Актуальность данных | 19.09.2024 |
