| Номер в госреестре | 23729-15 |
| Наименование СИ | Акселерометры низкочастотные линейные |
| Обозначение типа СИ | АЛЕ 048 |
| Изготовитель | АО "НИИ физических измерений" (НИИФИ), г.Пенза |
| Год регистрации | 2015 |
| Срок свидетельства | 03.11.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Акселерометры низкочастотные линейные АЛЕ 048 (далее - акселерометры) предназначены для измерения низкочастотных линейных ускорений
Акселерометр является средством измерений низкочастотных линейных ускорений в установленном частотном диапазоне измерений.
Акселерометр состоит из объединенных в моноблок чувствительного элемента (ЧЭ) и электронного преобразователя (ЭП).
ЧЭ акселерометра содержит дифференциальный емкостный преобразователь перемещения, дифференциальный магнитоэлектрический преобразователь выходного тока акселерометра в момент. Подвижной пластиной дифференциального емкостного преобразователя является металлический маятник, а неподвижными пластинами - напыленные на кварцевое стекло металлизированные слои.
Блок электроники содержит блок питания, высокочастотный генератор для запитки емкостного преобразователя перемещения, предварительный усилитель, одновременно выполняющий функции фазочувствительного выпрямителя, усилитель постоянного тока, фильтр нижних частот и схему термокомпенсации.
Акселерометр работает следующим образом: при действии ускорения в направлении измерительной оси маятник отклоняется от своего нейтрального положения, приводя к изменению емкостей емкостного преобразователя перемещения, которое преобразуется в электрическое напряжение, усиливается в усилителе постоянного тока и подается в обмотку обратного преобразователя. Ток, протекающий по обмотке, взаимодействуя с полем постоянного магнита, приводит к появлению момента, стремящегося возвратить маятник в исходное состояние.
Акселерометр в зависимости от диапазона измерений, коэффициента преобразования, частотного диапазона измерений (ЧДИ) имеет классификацию в соответствии с таблицей 1.

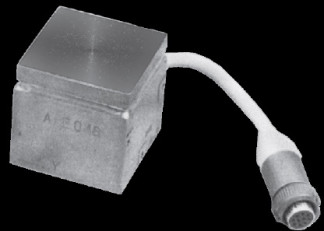

Общий вид акселерометра представлен на рисунке 1.
Габаритно-установочные размеры акселерометра представлены на рисунке 2.
Таблица 1 — Классификация акселерометров
| Обозначение | Маркировка акселерометра | Диапазон измерений, м/с2 | Коэффициент преобра- 2 зования, Вс /м | ЧДИ, Гц | |
| 1 | 2 | 3 | 4 | 5 | |
| СДАИ.402139.020 | АЛЕ 048 | ±5,6-8 | ±5,6 | от 0,401778 до 0,491062 | 0-8 |
| -01 | АЛЕ 048 | ±11-16 | ±11 | от 0,204543 до 0,249997 | 0-16 |
| -02 | АЛЕ 048 | ±22-16 | ±22 | от 0,102276 до 0,125004 | 0-16 |
| -03 | АЛЕ 048 | ±45-32 | ±45 | от 0,049995 до 0,061105 | 0-32 |
| -04 | АЛЕ 048 | ±90-32 | ±90 | от 0,024993 до 0,030547 | 0-32 |
| -05 | АЛЕ 048-1 | ±5,6-8 | ±5,6 | от 0,401778 до 0,491062 | 0-8 |
| -06 | АЛЕ 048-1 | ±11-16 | ±11 | от 0,204543 до 0,249997 | 0-16 |
| 1 | 2 | 3 | 4 | 5 | |
| -07 | АЛЕ 048-1 | ±22-16 | ±22 | от 0,102276 до 0,125004 | 0-16 |
| -08 | АЛЕ 048-1 | ±45-32 | ±45 | от 0,049995 до 0,061105 | 0-32 |
| -09 | АЛЕ 048-1 | ±90-32 | ±90 | от 0,024993 до 0,030547 | 0-32 |
| -10 | АЛЕ 048 | 0+90-32 | от 0 до 90 | от 0,049995 до 0,061105 | 0-32 |
| -11 | АЛЕ 048-1 | 0+90-32 | от 0 до 90 | от 0,049995 до 0,061105 | 0-32 |
| -12 | АЛЕ 048 | -20+40-128 | от минус 20 до 40 | от 0,078480 до 0,095920 | 0-128 |
| -13 | АЛЕ 048 | ±6-32 | ±6,0 | от 0,401778 до 0,491062 | 0-32 |
| -14 | АЛЕ 048-1 | ±11-64 | ±11 | от 0,204543 до 0,249997 | 0-64 |
| -15 | АЛЕ 048 | ±22-32 | ±22 | от 0,102276 до 0,125004 | 0-32 |
| -16 | АЛЕ 048 | -20+40-64 | от минус 20 до 40 | от 0,078480 до 0,095920 | 0-64 |
| -17 | АЛЕ 048-1 | ±11-32 | ±11 | от 0,204543 до 0,249997 | 0-32 |
| -18 | АЛЕ 048-1 | ±22-32 | ±22 | от 0,102276 до 0,125004 | 0-32 |
| -19 | АЛЕ 048-1 | -20+40-64 | от минус 20 до 40 | от 0,078480 до 0,095920 | 0-64 |
| -20 | АЛЕ 048-1 | -20+40-128 | от минус 20 до 40 | от 0,078480 до 0,095920 | 0-128 |
| -21 | АЛЕ 048-1 | ±6-32 | ±6,0 | от 0,401778 до 0,491062 | 0-32 |
| -22 | АЛЕ 048 | ±11-32 | ±11 | от 0,204543 до 0,249997 | 0-32 |
| -23 | АЛЕ 048 | ±11-64 | ±11 | от 0,204543 до 0,249997 | 0-64 |
| -24 | АЛЕ 048 | -10+50-32 | от минус 10 до 50 | от 0,078480 до 0,095920 | 0-32 |
| -25 | АЛЕ 048 | -10+50-64 | от минус 10 до 50 | от 0,078480 до 0,095920 | 0-64 |
| -26 | АЛЕ 048-1 | -10+50-32 | от минус 10 до 50 | от 0,078480 до 0,095920 | 0-32 |
| -27 | АЛЕ 048-1 | -10+50-64 | от минус 10 до 50 | от 0,078480 до 0,095920 | 0-64 |
| -28 | АЛЕ 048 | ±180-32 | ±180 | от 0,012501 до 0,015279 | 0-32 |
| -29 | АЛЕ 048-1 | ±180-32 | ±180 | от 0,012501 до 0,015279 | 0-32 |
| -30 | АЛЕ 048 | ±45-64 | ±45 | от 0,049995 до 0,061105 | 0-64 |
| -31 | АЛЕ 048 | ±45-128 | ±45 | от 0,049995 до 0,061105 | 0-128 |
| -32 | АЛЕ 048-1 | ±45-64 | ±45 | от 0,049995 до 0,061105 | 0-64 |
| -33 | АЛЕ 048-1 | ±45-128 | ±45 | от 0,049995 до 0,061105 | 0-128 |
| -34 | АЛЕ 048 | ±220-200 | ±220 | от 0,010224 до 0,012496 | 0-200 |
| -35 | АЛЕ 048-1 | ±220-200 | ±220 | от 0,010224 до 0,012496 | 0-200 |
| -36 | АЛЕ 048 | ±22-128 | ±22 | от 0,102276 до 0,125004 | 0-128 |
| -37 | АЛЕ 048-1 | ±22-128 | ±22 | от 0,102276 до 0,125004 | 0-128 |
| -38 | АЛЕ 048 | ±180-128 | ±180 | от 0,012501 до 0,015279 | 0-128 |
| -39 | АЛЕ 048-1 | ±180-128 | ±180 | от 0,012501 до 0,015279 | 0-128 |
| -40 | АЛЕ 048 | ±90-128 | ±90 | от 0,024993 до 0,030547 | 0-128 |
| 1 | 2 | 3 | 4 | 5 | ||
| -41 | АЛЕ 048-1 | ±90-128 | ±90 | от 0,024993 до 0,030547 | 0-128 | |
| -42 | АЛЕ 048 | -10+50-128 | от минус 10 до 50 | от 0,078480 до 0,095920 | 0-128 | |
| -43 | АЛЕ 048-1 | -10+50-128 | от минус 10 до 50 | от 0,078480 до 0,095920 | 0-128 | |
| -44 | АЛЕ 048 | -20+40-32 | от минус 20 до 40 | от 0,078480 до 0,095920 | 0-32 | |
| -45 | АЛЕ 048-1 | -20+40-32 | от минус 20 до 40 | от 0,078480 до 0,095920 | 0-32 | |
| -46 | АЛЕ 048 | ±6-16 | ±6,0 | от 0,401778 до 0,491062 | 0-16 | |
| -47 | АЛЕ 048-1 | ±6-16 | ±6,0 | от 0,401778 до 0,491062 | 0-16 | |
| -48 | АЛЕ 048 | ±22-64 | ±22 | от 0,102276 до 0,125004 | 0-64 | |
| -49 | АЛЕ 048-1 | ±22-64 | ±22 | от 0,102276 до 0,125004 | 0-64 | |
| -50 | АЛЕ 048 | ±2,8-32 | ±2,8 | от 0,803286 до 0,981794 | 0-32 | |
| -51 | АЛЕ 048-1 | ±2,8-32 | ±2,8 | от 0,803286 до 0,981794 | 0-32 | |
| -52 | АЛЕ 048 | -40+20-64 | от минус 40 до 20 | от 0,078480 до 0,095920 | 0-64 | |
| -53 | АЛЕ 048-1 | -40+20-64 | от минус 40 до 20 | от 0,078480 до 0,095920 | 0-64 | |
| -54 | АЛЕ 04 | -20+70-64 | от минус 20 до 70 | от 0,049995 до 0,061105 | 0-64 | |
| -55 | АЛЕ 04 | -70+20-64 | от минус 70 до 20 | от 0,049995 до 0,061105 | 0-64 | |
Рисунок 2 - Габаритно-установочные размеры
Метрологические и технические характеристики представлены в таблице 2.
Таблица 2
| Диапазоны измерений, м-с"2 | ±2,8; ±5,6; ±6,0; ±11; ±22; ±45; ±90; ±180; ±220; от минус 20 до 40; от минус 40 до 20; от 0 до 90; от минус 10 до 50; от минус 20 до 70; от минус 70 до 20 |
| Частотные диапазоны измерений, Гц | 0-8; 0-16; 0-32; 0-64; 0-128; 0-200 |
| Значение начального уровня выходного напряже | |
| ния при отсутствии измеряемого ускорения, В, | |
| для диапазонов измерений: от 0 до 90 | 0±0,3 |
| м/с2 | 3,0±0,3 |
| ±2,8; ±5,6; ±6,0; ±11; ±22; ±45; ±90; ±180; ±220 м/с2 | 2,150±0,150 |
| от минус 20 до 40 м/с2 | 3,850±0,150 |
| от минус 40 до 20 м/с2 | 1,000±0,150 |
| от минус 10 до 50 м/с2 | 1,500±0,150 |
| от минус 20 до 70 м/с2 | 4,500±0,200 |
| от минус 70 до 20 м/с2 | |
| Коэффициент преобразования, Вс2/м | |
| ±2,8 м/с2 | от 0,803286 до 0,981794 |
| ±5,6 м/с2 | от 0,401778 до 0,491062 |
| ±6,0 м/с2 | от 0,401778 до 0,491062 |
| ±11 м/с2 | от 0,204543 до 0,249997 |
| ±22 м/с2 | от 0,102276 до 0,125004 |
| ±45 м/с2 | от 0,049995 до 0,061105 |
| ±90 м/с2 | от 0,024993 до 0,030547 |
| от 0 до 90 м/с2 | от 0,049995 до 0,061105 |
| от минус 10 до 50 м/с2 | от 0,078480 до 0,095920 |
| от минус 20 до 40 м/с2 | от 0,078480 до 0,095920 |
| от минус 40 до 20 м/с2 | от 0,078480 до 0,095920 |
| ±180 м/с2 | от 0,012501 до 0,015279 |
| от минус 20 до 70 м/с2 | от 0,049995 до 0,061105 |
| от минус 70 до 20 м/с2 | от 0,049995 до 0,061105 |
| ±220 м/с2 | от 0,010224 до 0,012496 |
| Пределы среднего квадратического отклонения нелинейности градуировочной характеристики (погрешность аппроксимации), % | ±0,1 |
| Пределы допускаемой основной приведенной погрешности, % | ±0,2 |
| Пределы допускаемой приведенной погрешности в интервале изменения температуры окружающей среды от минус 50 °С до плюс 50 °С, % | ±0,2 |
| Масса акселерометра, кг, не более | 0,175 |
| Напряжение питания, В | от 23 до 34 |
| Ток потребления, мА, не более | 65 |
наносится на титульных листах эксплуатационной документации офсетным способом.
В комплект поставки должны входить:
- акселерометр низкочастотный линейный;
- формуляр СДАИ.402139.020 ФО;
- техническое описание и инструкция по эксплуатации СДАИ.402139.020ТО;
- методика поверки СДАИ.402139.020 МП.
осуществляется в соответствии с документом СДАИ.402139.020 МП «Акселерометры низкочастотные линейные АЛЕ 048. Методика поверки», утвержденным ОАО «НИИФИ»
24.07.2015 г.
Оптическая делительная головка ОДГЭ-5 (диапазон (0 - 360n) град, погрешность ±(5+5sina/2) сек); комбинированный прибор Ц-4353 (диапазон (0 - 5000 кОм), погрешность ±1,5%); источник питания постоянного тока Б5-49 (диапазон 0,1 - 99,9 В, 0,001 - 0,999 погрешность ±(0,5%иуст +0,1%Umax) В, ±(1,0%1уст +0,2%Imax) мА); вольтметр универсальный В7-16А (диапазон (0 - 1000) В, класс точности (0,05/0,05 - 0,1/0,1)).
Методика измерений содержится в техническом описании и инструкции по эксплуатации СДАИ.402139.020ТО.
Нормативные и технические документы, устанавливающие требования к акселерометрам низкочастотным линейным АЛЕ 048
Технические условия СДАИ.402139.020 ТУ.
1. Нормативный документ, устанавливающий требования к акселерометрам низкочастотным линейным АЛЕ 048 - Технические условия СДАИ.402139.020 ТУ.
2. Нормативный документ, устанавливающий требования к методам испытаний акселерометров низкочастотных линейных АЛЕ 048 - Технические условия СДАИ.402139.020 ТУ.
3. Нормативный документ на государственную поверочную схему -ГОСТ 8.577-2002 «ГСОЕИ. Государственная поверочная схема для средств измерений линейных ускорений и плоского угла при угловом перемещении твердого тела».
| Зарегистрировано поверок | 2132 |
| Поверителей | 1 |
| Актуальность данных | 08.12.2024 |
