| Номер в госреестре | 23733-15 |
| Наименование СИ | Акселерометры низкочастотные линейные |
| Обозначение типа СИ | АЛЕ 050 |
| Изготовитель | АО "НИИ физических измерений" (НИИФИ), г.Пенза |
| Год регистрации | 2015 |
| Срок свидетельства | 03.11.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Акселерометры низкочастотные линейные АЛЕ 050 (далее - акселерометры) предназначены для измерения низкочастотных линейных ускорений
Акселерометр является средством измерений низкочастотных линейных ускорений в установленном частотном диапазоне измерений.
Акселерометр состоит из чувствительного элемента (ЧЭ) и электронного преобразователя (ЭП), объединенных в моноблок.
ЧЭ представляет собой дифференциальный конденсатор, подвижная пластина которого выполнена анизотропным травлением в монокристаллическом кремнии, а неподвижные - напылением металлической пленки на стекле. Соединение пластин ЧЭ электростатическое.
ЭП содержит блок питания, высокочастотный генератор для управления ключами, преобразователь «С - U», состоящий из усилителя заряда и интегратора и выполненный по схеме на переключаемых конденсаторах, фильтр нижних частот и масштабирующий усилитель.
Акселерометр АЛЕ 050 работает следующим образом. При действии на акселерометр измеряемого ускорения в направлении измерительной оси, подвижная пластина дифференциального конденсатора смещается относительно ее исходного положения, вследствие чего изменяются его емкости. Изменение емкостей преобразовывается в преобразователе «С - U» в пропорциональное изменение постоянного напряжения, которое поступает на вход фильтра нижних частот, формирующего динамические характеристики акселерометра.
Акселерометр в зависимости от диапазона измерений, коэффициента преобразования, частотного диапазона измерений (ЧДИ) имеет классификацию в соответствии с таблицей 1.
Общий вид акселерометра представлен на рисунке 1.
Габаритно-установочные размеры акселерометра представлены на рисунке 2.
Таблица 1 — Классификация акселерометров
| Обозначение | Маркировка акселерометра | Диапазон измерений, м/с2 | Коэффициент преобразования, Вс /м | ЧДИ, Гц | |
| 1 | 2 | 3 | 4 | 5 | |
| СДАИ.402139.024 | АЛЕ 050 | ±5,6 0,1-8 | ±5,6 | от 0,401778 до 0,491062 | 0,1-8 |
| -01 | АЛЕ 050 | ±5,6 0,1-16 | ±5,6 | от 0,401778 до 0,491062 | 0,1-16 |
| -02 | АЛЕ 050 | ±11 0,1-16 | ±11 | от 0,204543 до 0,249997 | 0,1-16 |
| -03 | АЛЕ 050 | ±11 0,1-32 | ±11 | от 0,204543 до 0,249997 | 0,1-32 |
| -04 | АЛЕ 050 | ±11 0,1-50 | ±11 | от 0,204543 до 0,249997 | 0,1-50 |
| -05 | АЛЕ 050 | ±22 0,1-16 | ±22 | от 0,102276 до 0,125004 | 0,1-16 |
| -06 | АЛЕ 050 | ±22 0,1-32 | ±22 | от 0,102276 до 0,125004 | 0,1-32 |
| -07 | АЛЕ 050 | ±45-32 | ±45 | от 0,049995 до 0,061105 | 0-32 |
| -08 | АЛЕ 050 | ±45-64 | ±45 | от 0,049995 до 0,061105 | 0-64 |
| -09 | АЛЕ 050 | ±90-16 | ±90 | от 0,024993 до 0,030547 | 0-16 |
| -10 | АЛЕ 050 | ±90-32 | ±90 | от 0,024993 до 0,030547 | 0-32 |
| -11 | АЛЕ 050 | ±90-64 | ±90 | от 0,024993 до 0,030547 | 0-64 |
| -12 | АЛЕ 050 | ±100-50 | ±100 | от 0,022500 до 0,027500 | 0-50 |
| -13 | АЛЕ 050 | -11+22 0,1-50 | от минус 11 до 22 | от 0,136323 до 0,166617 | 0,1-50 |
| -14 | АЛЕ 050 | ±5,6 0,1-32 | ±5,6 | от 0,401778 до 0,491062 | 0,1-32 |
| -15 | АЛЕ 050 | -20+40-32 | от минус 20 до 40 | от 0,074997 до 0,091663 | 0-32 |
| -16 | АЛЕ 050 | ±30-32 | ±30 | от 0,088200 до 0,107800 | 0-32 |
Метрологические и технические характеристики представлены в таблице 2.
Таблица 2
| Диапазоны измерений, м-с"2 | ±5,6; ±11; ±22; ±30; ±45; ±90; ±100; от минус 11 до 22; от минус 20 до 40 |
| Частотные диапазоны измерений, Гц | 0,1-8; 0,1-16; 0,1-32; 0,1-50; 0,1-64 |
| Значение начального уровня выходного напряжения при отсутствии измеряемого ускорения, В, для диапазонов измерений: | |
| от минус 11 до 22 м/с2 ; от минус 20 до 40 м/с2 | 2,0±0,3 |
| ±30 м/с2 | 0,0±0,3 |
| для остальных диапазонов измерений | 3,0±0,3 |
| Коэффициент преобразования, Вс2/м | |
| ±5,6 м/с2 | от 0,401778 до 0,491062 |
| ±11 м/с2 | от 0,204543 до 0,249997 |
| ±22 м/с2 | от 0,102276 до 0,125004 |
| ±30 м/с2 | от 0,088200 до 0,107800 |
| ±45 м/с2 | от 0,049995 до 0,061105 |
| ±90 м/с2 | от 0,024993 до 0,030547 |
| ±100 м/с2 | от 0,022500 до 0,027500 |
| от минус 11 до 22 м/с2 | от 0,136323 до 0,166617 |
| от минус 20 до 40 м/с2 | от 0,074997 до 0,091663 |
| Пределы среднего квадратического отклонения нелинейности градуировочной характеристики (погрешность аппроксимации), % | ±0,5 |
| Пределы допускаемой основной приведенной погрешности, % | ±0,5 |
| Пределы допускаемой приведенной погрешности в интервале изменения температуры окружающей среды от минус 50 °С до плюс 50 °С, % | ±0,3 |
| Масса акселерометра, кг, не более | 0,1 |
| Напряжение питания, В | ±(12,0±0,6) |
| Суммарный ток потребления, мА, не более | 30 |
наносится на титульных листах эксплуатационной документации офсетным способом.
В комплект поставки должны входить:
- акселерометр низкочастотный линейный;
- формуляр СДАИ.402139.024 ФО;
- руководство по эксплуатации СДАИ.402139.024РЭ;
- методика поверки СДАИ.402139.024 МП.
осуществляется в соответствии с документом СДАИ.402139.024 МП «Акселерометры низкочастотные линейные АЛЕ 050. Методика поверки», утвержденным ОАО «НИИФИ»
27.07.2015 г.
Источник питания постоянного тока Б5-49 [диапазон 0,1 - 99,9 В, 0,001 - 0,999 погрешность ±(0,5%иуст +0,1%Umax) В, ±(1,0%!уст +0,2%Imax) мА]; вольтметр универсальный В7-16А [диапазон (0 - 1000) В, класс точности (0,05/0,05 - 0,1/0,1)]; комбинированный прибор Ц-4353 [диапазон (0 - 5000 кОм), погрешность ±1,5%]; осциллограф универсальный двухканальный С1-82 [ диапазон 6 мВ - 40 В; 6 мВ - 20 В, 6 мВ - 300 В; 6мВ - 150 В, 0,1 мкс - 1с, погрешность ±3%]; генератор сигналов специальной формы Г6-27 [диапазон 0,001 Гц - 1 МГц, погрешность ± (2 - 3)% ]; мультиметр Agilent 34401A [диапазон (0 - 1000) В, погрешность ±(0,0035 - 0,005)%]; оптическая делительная головка ОДГЭ-5 диапазон (0 - 360n) град, погрешность ±(5+5sina/2) сек].
Методика измерений содержится в руководстве по эксплуатации СДАИ.402139.024РЭ.
Нормативные и технические документы, устанавливающие требования к акселерометрам низкочастотным линейным АЛЕ 050
Технические условия СДАИ.402139.024 ТУ.
1. Нормативный документ, устанавливающий требования к акселерометрам низкочастотным линейным АЛЕ 050 - Технические условия СДАИ.402139.024 ТУ.
2. Нормативный документ, устанавливающий требования к методам испытаний акселерометров низкочастотных линейных АЛЕ 050 - Технические условия СДАИ.402139.024 ТУ.

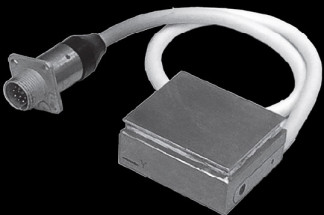

Рисунок 1 - Общий вид акселерометра
3. Нормативный документ на государственную поверочную схему -ГОСТ 8.577-2002 «ГСОЕИ. Государственная поверочная схема для средств измерений линейных ускорений и плоского угла при угловом перемещении твердого тела».
| Зарегистрировано поверок | 46 |
| Поверителей | 1 |
| Актуальность данных | 19.11.2024 |
