Весы конвейерные АВП-К, 23738-14

Назначение

Весы конвейерные АВП-К (далее - весы) предназначены для непрерывного взвешивания материала, перемещаемого ленточным конвейером.

Описание

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести транспортируемого конвейером груза, в аналоговый электрический сигнал. Аналоговые электрические сигналы с весоизмерительного тензорезисторного датчика и датчика перемещения поступают во вторичный прибор, где эти сигналы измеряются, обрабатываются и выдаются в виде информации о суммарной массе взвешиваемого материала, текущей производительности.

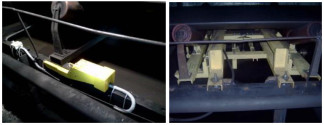

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), включающего одну (рисунок 1) или две весоизмерительные роликоопоры и рычажную систему (рисунок 2), датчика перемещения (индуктивный ДПИ-8 или оптический ДПО-32) и вторичного прибора. Вторичный прибор включает блок обработки информации БОИ-02 с пультом оператора ПО-02 (рисунок 3) или индикатор ВК-2010К (рисунок 4).

ГПУ включают в себя следующие типы датчиков: датчик весоизмерительный тензоре-зисторный PW16 (Госреестр № 21172-09) или датчик весоизмерительный тензорезисторный Z6 (Госреестр №15400-07).

Для работы в условиях низких температур блоки БОИ-02 и ВК-2010К устанавливаются в шкаф с системой температурной стабилизации.

Панель оператора индикатора ВК-2010К (рисунок 4) может быть вынесена в другое помещение на расстояние до 150 метров.

Место нанесения знака поверки и схемы пломбирования приведены на рисунках 3 и 4.

Весы выпускаются в различных модификациях, отличающихся между собой шириной ленты конвейера, количеством весовых роликоопор, типом вторичного прибора.

Обозначение модификаций: АВП-К-W-n-F-V, где

W - ширина ленты конвейера;

п - количество весовых роликоопор (1 или 2);

Р - тип вторичного прибора (Б - БОИ-02 с ПО-02, В - индикатор ВК2010К);

V - количество весоизмерительных датчиков (1 или 2).

Программное обеспечение

Программное обеспечение (далее - ПО) блока БОИ-02 и индикатора ВК-2010К является метрологически значимым, встроено в аппаратную часть и неизменно в процессе эксплуатации весов.

Защита ПО от непреднамеренных и преднамеренных воздействий по МИ 3286-2010:

-    для блока БОИ-02 - уровень "A";

-    для индикатора ВК-2010К - уровень "C".

Интерфейсы блоков БОИ-02 и индикаторов ВК-2010К служат для передачи результатов взвешивания на периферийные устройства, выдачи управляющих сигналов на приборы или исполнительные механизмы и являются непригодными для замены или модификации ПО индикаторов.

Несанкционированная модификация ПО индикатора ВК-2010К проверяется путем сравнения значения контрольной суммы исполняемого кода ПО прибора со значением, зафиксированным в настоящем описании типа. Контрольная сумма рассчитывается по всей области памяти исполняемого кода ПО по алгоритму электронной подписи CRC-16.

Регистрация попыток изменения калибровки весов реализована в блоке БОИ-02 и индикаторе ВК-2010К с помощью несбрасываемого счетчика калибровок, увеличивающимся на единицу каждый раз при попытке изменения метрологически значимых параметров. Показания несбрасываемого счетчика фиксируются в свидетельстве о поверке и/или паспорте на весы на стадии поверки.

Идентификационные данные ПО и значение контрольной суммы отображаются на дисплее индикатора ВК-2010К при включении питания или пульте оператора ПО-02. Данные ПО приведены в таблице 1.

Таблица 1

Идентификационные данные, а также процедура идентификации программного обеспечения приведены в разделе 2 Руководства по эксплуатации на весы, часть 2.

Технические характеристики

Диапазоны значений линейной плотности материала, дискретность отсчета суммирующего устройства, габаритные размеры грузоприемного устройства (ГПУ), масса весов приведены в таблице 2.

Таблица 2

Характеристика взвешиваемого материала:

максимальный размер куска, мм.....................................................................400

Пределы допускаемой относительной погрешности, % от измеренной массы: ±0,5; ±1,0; ±1,5; ±2,0 Наименьший предел взвешивания составляет 0,1 массы материала, взвешиваемого на конвейерных весах в течение 1 часа при наибольшей линейной плотности

Минимальная длина конвейера, м...................................................................10

Скорость движения ленты, м/с, не более...........................................................5

Длина весоизмерительного участка, мм:

-    с одной весовой роликоопорой...................................................................1000

-    с двумя весовыми роликоопорами....................................................................2000

Угол наклона ленты конвейера, градус, не более.................................................20

Угол наклона боковых роликов роликоопор, градус, не более................................30

Расстояние от ГПУ до вторичного прибора, м, не более:

-    БОИ-02...................................................................................................10

-    весового индикатора ВК-2010К...................................................................100

Длина линии связи блока БОИ-02 и пульта оператора ПО-02, м, не более..............1000

Выходной аналоговый сигнал постоянного тока, мА..................................................4-20

Диапазон рабочих температур, °С

-    для грузоприемного устройства:

■    с датчиками Z6...................................................от минус 30 до +40

■    с датчиками PW16............................................. от минус 10 до +40

■    с датчиками PW16 и термокожухами......................от минус 30 до +40

-    для Б0И-02, ВК-2010К, ПО-2........................................................от +5 до.. +35

-    для БОИ-02, ВК-2010К, ПО-2 со шкафом термостатированным.....от минус 30 до +40

Электропитание от сети переменного тока:

-    напряжение питания, В..............................................................220 (-15 %...+10%)

-    частота, Гц..........................................................................................50 (±2%)

Потребляемая мощность с учетом термокожухов, В А, не более.........................500

Вероятность безотказной работы за 2000 часов..............................................0,96

Средний срок службы, лет........................10

Знак утверждения типа

Знак утверждения типа наносят на специальную табличку на корпусе блока обработки информации или индикатора офсетным способом, на титульный лист руководства по эксплуатации - типографским способом.

Комплектность

Поверка

Поверка весов производится в соответствии с ГОСТ 8.005-2002 «Весы непрерывного действия конвейерные. Методика поверки».

Перечень основных средств поверки (эталонов), применяемых для поверки:

-    весы для статического взвешивания среднего (Ш) класса точности по ГОСТ OIML R 76-1-2011;

-    рулетка по ГОСТ 7502-98;

-    секундомер по ТУ 25-1894.003-90 «Секундомеры механические. Технические условия» Сведения о методиках (методах) измерений

«Весы конвейерные АВП-К-W-n-F-V. Руководство по эксплуатации. Часть 1. АВИТ.404631.001-17 РЭ1», раздел 2 «Использование весов по назначению».

Нормативные и технические документы, устанавливающие требования к весам конвейерным АВП-К

ГОСТ 8.021-2005 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы

ГОСТ 30124-94 Весы и весовые дозаторы непрерывного действия. Общие технические требования.

ТУ 4274-005-45591961-13 Весы конвейерные АВП-К. Технические условия

Рекомендации к применению

Осуществление торговли и товарообменных операций.
